Азот в стали. Влияние азота на свойства стали. Азот в стали в процессе ее производства, страница 4

Азот в стали. Влияние азота на свойства стали. Азот в стали в процессе ее производства , страница 4

и медленно охлажденное. Твердые растворы нитрида Fe₂N (a) Fe₄N (б).

На рисунок 7 представлена диаграмма состояния железо — азот, построенная по данным других исследователей. На ней α и γ обозначают твердые растворы азота в объемно- и в гранецентрированной решетках железа, а γ’-, ε- и ξ — нитриды, существующие в этом интервале концентраций. γ’-фаза существует в сравнительно узкой гомогенной области и отвечает содержанию азота примерно 6%.

Рисунок 7. Диаграмма состояния железо – азот.

Рентгеноструктурными исследованиями установлено, что этот нитрид имеет кубическую гранецентрированную решетку и в идеальном случае соответствует составу Fe₄N. ε-фаза охватывает широкую область концентраций. Она обладает гексагональной плотноупакованной решеткой. Структура ξ-фазы, которой подходит структурная формула Fe₂N — орторомбическая. В табл. 1 приведены сведения о периодах решетки и областях гомогенности отдельных фаз, изображенных на диаграмме состояния.

Внедрение атомов азота деформирует кристаллическую решетку α-железа, период его решетки при комнатной температуре увеличивается в среднем на (3,17 ± 0,28) • 10 — 3 А на каждую 0,1% растворенного азота. Поэтому при охлаждении пересыщенных растворов из них выделяются метастабильные фазы: γ’ -фаза (Fe₄N) в интервале 590 — 300°С и α"-фаза (Fe₁₆N₂) ниже 200°С (на диаграмме состояния она не показана). Последняя фаза образуется и при разложении нитроцементита в той же температурной области.

Таблица 1. Фазы в системе железо – азот

Возможные в этих системах метастабильные равновесия выражаются уравнениями:

(5) и (6)

Можно получить эти фазы и азотируя железо аммиаком при низких температурах (выше 200°С), так как химический потенциал азота в аммиаке выше, чем в молекуле N₂.

Нитрид Fe₄N (γ’-фаза) гомогенен в узком интервале концентраций азота (5,30 — 5,75%). Низший нитрид (α"-фаза) имеет тетрагональную объемноцентрированную решетку, расположение атомов железа в которой то же, что и в решетке α-железа. Поэтому, для образования зародышей α"-фазы требуется значительно меньшая энергия активации, чем для зародышей γ’ -фазы.

При разложении твердого раствора частицы α"-фазы располагаются в виде тонких пластин (дисков), видимых при увеличении 40000 и ориентированных по плоскости (100), параллельной соответствующей габитусной плоскости феррита. Ниже 300°С выделение γ’-фазы еще заторможено, т. е. равновесие реакции (6) метастабильно не только к газовой фазе, но и по отношению системы α-твердый раствор — γ’-фаза. С повышением температуры первоначальные образования α"-фазы превращаются в γ-фазу, и количество растворенного в железе азота изменяется по реакции (5). Согласно исследованиям, в холоднокатаном чистом железе частицы нитрида Fe₄N ориентированы близко к плоскости (012).

Из диаграммы состояния (см. рисунок 7) видно, что между богатым железом твердым раствором и γ’-фазой образуется эвтектоид, называемой браунитом (см. рисунок 6). Структура браунита редко выявляется так четко, как структура перлита, он скорее напоминает троостит.

Наиболее известным структурным признаком содержащего азот железа являются иглы нитридов, которые можно легко распознать в азотированном электролитическом железе (см. рисунок 5). Еще яснее они видны на рисунок 8. Эти иглы нитридов, образующиеся преимущественно внутри зерен, в основном состоят из γ’-фазы; из рисунок 9 видно, что азот проникает преимущественно по границам зерен. На этом рисунке ясно различаются скопления нитридов по границам зерен, в то время как внутри зерен наблюдаются только мелкораспределенные иглы этой фазы.

ДИАГРАММА СОСТОЯНИЯ ЖЕЛЕЗО – УГЛЕРОД

ДИАГРАММА СОСТОЯНИЯ ЖЕЛЕЗО – УГЛЕРОД – графическое построение в координатах состав (концентрация примеси или примесей) – температура. Для металлических сплавов наиболее широко применяется бинарная диаграмма железо-углерод, которая схематически изображена на рисунке. При большом количестве примесей диаграммы многомерны, например, при добавлении в сталь одного легирующего элемента соответствующая тройная диаграмма состояния является объемной.

Диаграмма состояния железо – углерод приведена на рисунке. Линии на диаграмме отделяют области существования различных жидких и твердых фаз. Диаграмма построена по данным экспериментальных исследований структуры железоуглеродистых сплавов (сталей и чугунов) после (или в процессе) медленного нагрева и охлаждения.

Читайте так же:

Распиловочный стол для ручной циркулярной пилы

Шкала концентрации углерода на диаграмме доведена только до 6,67% С, т.к. сплавы с большей концентрацией углерода не имеют практического применения.

На диаграмме есть области существования следующих фаз: жидкости (Ж), аустенита (А), цементита (Ц), феррита (Ф).

Жидкий раствор углерода в железе существует при температурах выше линии АВСD на диаграмме, химическое соединение Fe₃C (Ц) цементит соответствует правой области диаграммы и составу 6,67% С, в смеси с другими составляющими цементит может существовать на всем поле диаграммы состояния.

Аустенит (А) – твердый раствор углерода в g -железе может содержать до 1,7%С и существовать при температурах выше 723° С.

Феррит (Ф) – твердый раствор углерода в a -железе может содержать не более 0,03%С.

Жидкие фазы (аустенит и феррит) при различных температурах могут содержать различное количество углерода.

Проводя на диаграмме вертикаль, соответствующую составу исследуемого сплава, можно определить как качественно, так и количественно фазовый состав сплава при различных температурах.

Превращения при нагреве и охлаждении сталей и чугунов в соответствии с диаграммой состояния можно разделить на безвариантные (нонвариантные), проходящие при постоянной температуре, и одновариантные (моновариантные), происходящие в некотором интервале температур.

К безвариантным превращениям относятся:

По линии HJB на диаграмме феррит и жидкость (расплав) переходят в аустенит (перитектическое превращение).

По линии ECF жидкость превращается жидкости в аустенит и цементит (эвтектическое превращение).

По линии PSK аустенит превращается в феррит и цементит (эвтектоидное превращение).

Безвариантные превращения соответствуют горизонтальным линиям на диаграмме состояния.

Пунктирные горизонтали соответствуют магнитным превращениям в феррите (точка Кюри 770° С, линия МО), когда феррит переходит из ферромагнитного в парамагнитное состояние, и соответствующему переходу в цементите.

Одновариантные превращения соответствуют областям на диаграмме состояния и разделяются на первичные превращения, в которых одна из фаз является жидкостью, и вторичные превращения в твердом состоянии.

Т.к. диаграмма состояния соответствует нагреву и охлаждению в равновесных условиях, на ней нет метастабильной фазы – мартенсита, возникающей при быстром охлаждении (закалке) от температур, выше температуры образования аустенита (723° С).

Выбор режима термической обработки сплавов при научных исследованиях и в технологических процессах основывается на диаграмме состояния железо-углерод.

1. Диаграмма железо—цементит

Диаграмма железо—цементит охватывает состояние железоуглеродистых сплавов, которые содержат до 6,67 % углерода.

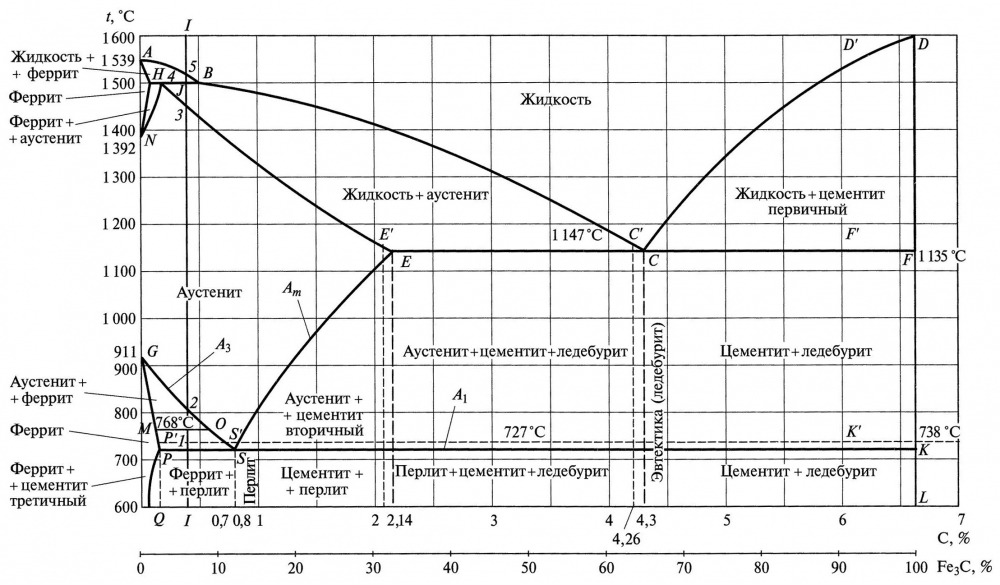

Рис. 7. Диаграмма состояния железоуглеродистых сплавов (сплошные линии – система Fe—Fe ₃ C; штриховые – система Fe—C)
