Как сделать шлифовальный станок гриндер своими руками из стиральной машинки

Как сделать шлифовальный станок гриндер своими руками из стиральной машинки

Гриндер станок своими руками с двигателем от стиралки – чертежи и подробные фото сборки станка.

Метки: гриндер своими руками

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Основные материалы:

  • электродвигатель от стиральной машины;
  • уголок 30х30 мм;
  • уголок 50х50 мм;
  • 2 натяжных ролика ГРМ;
  • стальная полоса 40 мм;
  • дверная петля;
  • болт М8 с барашком;
  • шлифовальная лента;
  • выключатель света;
  • кнопка дверного звонка;
  • пружина растяжения или резиновое кольцо.

Простейший гриндер без токарки из двигателя от стиралки

Принцип работы

Конструкция состоит из трех основных элементов.

  • Мотор.
  • Шлифовальная лента.
  • Ролики. Различают главный и второстепенные.

Основным элементом механизма является мотор и привод, они подают вращательный момент на ролики, которые крутят ленту. Комплектующие вы можете сделать из металла, из фанеры и пластика.

Схема

Гриндеры различают стационарные и ручные. В конструкцию стационарного гриндера входит стол с зажимами, который можно установить где угодно. Также стол способен изменять угол наклона и поворачиваться на 180 градусов. В качестве мотора подойдут двигатель от стиральной машины, дрели, болгарки. Главное это количество оборотов.

Производительность станка зависит от устройства ленточного механизма и от количества заготовок. Если вы планируете использовать длинную ленту, то вам нужен мощный мотор.

Также в изделиях предусмотрены зажимы, на тот случай если натяжение ленты ослабеет. В качестве зажимов выступают обычные болты или пружинный механизм. Ролики в готовом изделии должны быть установлены вертикально друг к другу. Если изменить местоположение роликов есть риск порвать ленту.

Очень важно правильно выбрать ленту. Так как от данного элемента будет зависеть скорость заточки изделия. Ленты различают по длине, по ширине и по зернистости.

Лента для гриндера должна соответствовать следующим условиям:

  • Материал, из которого сделаны ленты, должен быть эластичным.
  • Лучше использовать тканевую основу.
  • Нужен качественный абразивный материал.
  • Должна выдержать скорость более 1500 оборотов в минуту.

При работе необходимо иметь в виду физические свойства обрабатываемых деталей. Так как от этого зависит скорость работы изделия. При изготовлении шлифовальной машины в качестве «сердца» прибора используют двигатели от электроприборов, например мотор из стиральной машины, болгарки.

Особенности конструкции

Для изготовления самодельного гриндера мастер будет использовать подошву старой ленточной шлифовальной машины. Это удобно тем, что шлифовальные ленты можно будет покупать готовые, а не клеить их самостоятельно.

Самодельный гриндер с двигателем от стиральной машины

Передающим механизмом будут служить ремни и ролики системы приводов вспомогательных агрегатов автомобиля. Обратите внимание, что ремень ГРМ зубчатый, однако в данном случае мастер будет использовать не зубчатую, а гладкую сторону ремня.

Самодельный гриндер с двигателем от стиральной машины

Что такое гриндер и для чего используется

Гриндером называется шлифовально-заточный станок, который оснащается ленточным абразивом. Такая конструкция незаменима в домашних мастерских, и в любом гараже для нее найдется достойное применение. Самодельный гриндер по своим функциональным возможностям превосходит шлифовальные машины. Главная особенность заключается в возможности проведения обработки торцов изделий и высоком удобстве работы с мелкими деталями.

Гриндер необходим для финишной обработки поверхностей деталей, когда нужно убрать различного рода шероховатости и мелкие дефекты. Такая подготовка проводится перед окрашиванием или покрытием детали лаком.

Гриндер может использоваться с лентами разной зернистости, что существенно расширяет сферу его применения. Меняя ленту на станке, можно работать с деревом, сталью и цветными металлами.

Конструктивные и функциональные особенности этого самодельного станка позволяют легко обрабатывать поверхности различной формы. С ручным инструментом выполнить такую работу не получится.

Основные этапы работ

Первым делом автор изготавливает ведущий шкив. И для этого он использует фанеру толщиной 20 мм. Делаем разметку и вырезаем электролобзиком круг необходимого диаметра. Потом в нем надо просверлить отверстие.

Читайте так же:
Как сделать лебедку в гараже своими руками

Самодельный гриндер с двигателем от стиральной машины

Шкив необходимо будет насадить на вал электродвигателя, для фиксации автор использует клей. Потом нужно будет подключить регулятор оборотов.

Самодельный гриндер с двигателем от стиральной машины

Диаметр шкива из фанеры оказался немного большим, и поэтому автор стачивает лишнее при помощи столярного резца. В итоге диаметр был уменьшен до 70 мм, и биение удалось свести к минимуму.

Самодельный гриндер с двигателем от стиральной машины

Гриндер из болгарки

Самый простой вариант гриндера, который можно изготовить самостоятельно. Такой аппарат применяется для шлифовки сварочных швов. Но если закрепить гриндер на столе, то с помощью него можно заточить ножи и различные режущие инструменты.

Схема

Смотрите видео

Let’s block ads! (Why?)

Гриндер из шлифовальной машины

В данном случае нам понадобится шлифовальная машина.

Шлифовальная машина

Собираем основание для крепления машины.

Крепление

В конструкции необходимо сделать отверстие под проводку. И вот шлифовальная машина готова.

Делаем отверстие

Поворотный столик для работы гриндера

Если вы хотите добиться равномерной заточки, изделия необходимо жестко закреплять по отношению к ленте. В таком случае на помощь приходят поворотные столики. Представляют собой металлическую пластину длиной 15×30 сантиметров и шириной 5×10 сантиметров. Стол должен двигаться вперед назад, иметь регулировку наклона. Есть столы, которые могут поворачиваться на 90 градусов. Если вам это необходимо, можете сделать и такие опции. Но осуществить их сложно.

Клеим ленту для гриндера своими руками

Нам понадобятся следующие материалы:

  • Клей ПВА, также подойдет и обычный супер клей.
  • Струбцины прижимные.
  • Наждачная бумага.

Определяем необходимую ширину ленты. Отрезаем нужное количество бумаги. Абразивный слой убираем с краев ленты. На пустые места приклеиваем кусочек ткани, используем прижимные струбцины. Ждем застывания, после отрываем кусок ткани. Вот что должно получиться:

Лента

После используем наждачную бумаги меньшей зернистости. И клеим вровень к абразивной части.

Абразивная часть

Мы изготовили надежную и прочную ленту для гриндера самостоятельно.

Чтобы правильно выбрать ленту для аппарата необходимо верно рассчитать размер шкива, ориентируясь на обороты двигателя и скорости вращения ленты. Если лента медленно движется, при обработке она может повреждать обрабатываемую поверхность. А если лента быстрая, абразивная часть сотрется, при этом ничего не обработав.

Ролики для гриндера

Это, наверное, самая сложная часть работы. Как правило, для обычной ленточной машины делают четыре ролика. С размерами от 60 до 160 миллиметров. Ролики делают из металла, лучше всего подойдет сталь или титан. Размеры роликов зависят от размеров абразивной ленты. Саму конструкцию делают из металла или дерева. Главное обеспечить хорошее крепление роликов к рабочему основанию. Сами ролики должны иметь форму «бочонка», так они лучше держат ленту. В данном случае желательно создать чертеж. Не исключено, что за помощью вы обратитесь к токарям. Чтобы добиться надежной и качественной работы гриндера не экономьте на изготовлении роликов.

Схема

Мы разобрали, как сделать гриндер самостоятельно, используя разные типы приводов. Многие чертежи рассчитаны под конкретную задачу, не факт что они подойдут вам. Комплектующие вы можете приобрести в строительных магазинах или сделать самостоятельно. При работе с гриндером соблюдайте технику безопасности. При изготовлении некоторых деталей, например роликов, не стоит на них экономить. Иногда лучше заказать их у профессионалов.

Самодельный фрезер из двигателя от стиральной машины

Хотите иметь собственный токарный и фрезерный станок? Не обязательно отправляться в магазин за покупкой, можно изготовить самодельный токарный станок из двигателя стиральной машины.

Из этой статьи вы узнаете, как изготовить основные части устройства, выполнить их сборку и подключить станок.

Как сделать токарный и фрезерный станок из стиральной машины

Собираем инструменты и материалы

Чтобы сделать своими руками станок, придется найти все комплектующие, произвести расчеты, собрать и надежно зафиксировать конструкцию. Начинаем процесс с подготовки. Несложно догадаться, что «сердцем» самодельного фрезера станет двигатель стиралки-автомата. Подойдет коллекторный или асинхронный мотор, который аккуратно вытаскивается из машинки и зачищается. Помимо движка понадобятся:

  • толстая фанера или ЛДСП;
  • переходник на вал мотора (лучше заказать у токаря);
  • две металлические трубы;
  • резьбовая шпилька;
  • шуруповерт;
  • ножовка по металлу;
  • саморезы;
  • поворотное колесо;
  • металлические уголки;
  • поролон.
Читайте так же:
Переходник hdmi тюльпан своими руками схема

Для более точной работы рекомендуется найти регулятор оборотов от электрического отбойного молотка с подключенным датчиком Холла. С его помощью легче контролировать интенсивность обработки дерева и постепенно наращивать мощь мотора. Очень пригодятся метр, изолента, отвертки и плоскогубцы. Как только все необходимо подготовлено, можно приступать к сборке.

Как сделать токарный и фрезерный станок из стиральной машины Как сделать токарный и фрезерный станок из стиральной машины Основные узлы токарного станка

Изготовление ручного фрезера

Далее автор отрезает болгаркой кусок пластины прямоугольной формы и вырезает в нем квадратное отверстие. Затем штоки амортизаторов надо будет приварить к этой стальной пластине. Потом нужно сделать защитный кожух для патрона.

Это на тот случай, если вдруг патрон слетит с вала, то чтобы не полетел в неизвестном направлении. Ну а вообще лучше использовать не сверлильный, а цанговый патрон.

В конце останется только сделать механизм для регулировки фрезера по высоте и установить кнопку включения (ее можно снять со старой электрической дрели). Подробнее о том, как сделать ручной фрезер из двигателя от стиральной машины-автомат, смотрите в видеоролике на сайте.



Делаем станок

Габариты будущего самодельного фрезерного станка по дереву из мотора машинки автомат определяются размерами имеющегося движка. Поэтому измеряем деталь со всех сторон и начинаем собирать трехстенный стол из фанеры или ЛДСП. Высота коробки должна в 3-4 раза превосходить длину двигателя, дно следует поднять на 5-7 см от уровня пола, а в крышке заранее проделать отверстие под люфту мотора. Всю конструкцию прочно скрепляем саморезами и уголками. Приступаем к сборке.

  1. Устанавливаем цангу для зажима фрез.
  2. Закрепляем ее на валу специальным переходником.
  3. Монтируем в дно коробки гайку.

основу для станка можно собрать и так

Важно! Для более удобного использования на рабочей поверхности можно установить специальные панели для регулировки толщины делаемых кромок и выемок.

Собираем станок

Дальше проверяем работоспособность агрегата. Надеваем защитные очки и перчатки, вкручиваем подходящую фрезу, настраиваем высоту двигателя и испытываем станок. Главное, не забываем о технике безопасности и соблюдаем повышенную осторожность.



Дровокол

Для начала стоит подготовить:

  • заранее выточенный на токарном станке конус с резьбой;
  • вал на одном конце которого нарезана резьба;
  • два подшипника в корпусе;
  • втулку под подшипники;
  • шкив;
  • втулку под шкив;
  • гаечки и шайбочки с болтами.

В виде моторчика может выступать, естественно, двигатель от старой машинки. Стоит также отметить, что чем массивней шкив, тем мощнее будет дровокол.

Сперва вал стоит посадить во втулку, а затем собрать вал на подшипники. После надежно скрепляем конус с валом распорочными болтами таким образом, чтобы болты зашли в потаены в конусе. Затем насаживается шкив на вал и зажимается через контргайку шайбой. Всю механику располагают и крепят на пластине из листовой стали. В конце потребуется изготовить станину, расположить на ней двигатель от старой стиральной машинки автомат и натянуть ремень между шкивом моторчика и валом.



Насколько эффективна самоделка?

Несмотря на кажущуюся хлипкость конструкции, изготовленный фрезерный станок даст фору промышленному оборудованию. За счет регулятора оборотов мотор от стиральной машины держится на заданной скорости и позволяет аккуратно выполнить задуманный объем работ. Так, с помощью такого нехитрого устройства можно:

  • проводить простую обработку;
  • создавать различные пазы;
  • выпиливать технологические выемки;
  • закруглить кромочные края.

Нет ограничений и для обрабатываемой древесины. «Поддаются» самодельной машине даже твердые породы деревьев, например, бук, дуб, ясень или орех. Так что вывод один – сделать своими руками из стиралки-автомата многофункциональный фрезер для бытового использования вполне реально, если ответственно подойти к сборке, не забывая о расчетах и безопасности.

Интересное:

  • Токарный станок по дереву из двигателя от стиральной машины
  • Как сделать станок из двигателя от стиральной машины
  • Двигатель от стиральной машины на велосипед
  • Гриндер из мотора от стиральной машины своими рукам
  • Самодельная бетономешалка из стиральной машины
  • Ремонт двигателя стиральной машины LG своими руками

2 комментария читателей

  1. 11.03.2019 в 04:46

Где вы там увидали датчик холла? Там тахо.

Перчатки при работе с фрезером, да у Вас лишние пальцы.

Станок из двигателя от стиральной машины автомат Станок из двигателя от стиральной машины автомат Станок из двигателя от стиральной машины автомат

Как изготовить станину

Под самодельный токарный станок подходит каркас из дерева. Высокой жесткости не требуется, ведь обрабатывать предстоит не металл. Стандартные габариты самодельного станка, как правило, составляют 90 на 50 на 45 по длине, ширине и высоте соответственно. На таком станке возможно обрабатывать заготовки длиной в двадцать сантиметров и диаметром в двадцать пять.

Разберемся, как правильно сделать станину:

  1. пару уголков располагаем на ровной поверхности, направив полки друг к другу;
  2. для параллельности их размещения используем вкладыши через каждые пять сантиметров;
  3. направляющие в торцевых участках фиксируются уголками;
  4. детали соединяются струбцинами и привариваются;
  5. станина укрепляется на верстак или колоду.

Альтернативным решением для такой станины может быть основание из металла, как более жесткое и прочное. Чтобы изготовить центры под установку заготовки, понадобится помощь токаря.



ЧПУ-стол

На десерт — не станок, но полезная и интересная самоделка для станка, а именно — прочная и вместительная станина с полками. Если у вас еще нет станка с ЧПУ, вы можете построить ее раньше и использовать как рабочий верстак.

Эван и Кейтлин, владельцы сайта EvanAndKatelyn.com, обновили свой стол для станка с ЧПУ, добавив функциональности и вместительности.

Изделие собиралось полностью на винтовых соединениях, без применения клея, чтобы сохранить возможность легкой переделки и апгрейда.

Использованные инструменты и комплектующие:

  • Кнопка остановки;
  • Фиксатор роликов;
  • Зенковка и биты;
  • Дрель;
  • Электрическая отвертка;
  • Пила;
  • Станок X-Carve;
  • Четвертьдюймовая концевая фреза с твердосплавным покрытием;
  • Четвертьдюймовая твердосплавная 4-канальная фреза с шариковым наконечником;
  • Средства защиты органов слуха.

Шаг 1: подготовка

Шаг первый — удалить все со старого стола, начиная со станка и заканчивая кучей других вещей, лежащих там, и частично разобрать его. Было полностью разобрано все, кроме двух больших полок 120 х 120 см, которые укрепили, сделав основой нового стола.

Шаг 2: укрепление полок

Были использованы угловые скобки на четырех внутренних углах и L-образные скобки вдоль поперечной балки, проходящей вдоль нижней стороны.

На фото ниже: сравнение усиленной полки с недоделанной.

Шаг 3: отрезать лишнее

Первоначально было 4 стойки, поднимающиеся над верхней частью стола, потому что планировалась дополнительная полка над станком. Эту идею забраковали, решив оставить две стойки из четырех.

Их укрепили угловыми скобами.

Для закрепления полки добавили небольшие деревянные подставки.

На них поместили полку и укрепили ее еще большим количеством скобок.

Тест на прочность.

Шаг 4: пегборд — панель для инструментов

В обновленный предмет мебели стоило добавить как можно больше места для хранения, и одной из расширяющих его возможности деталей стала перфорированная панель, в отверстиях которой закрепляются держатели для инструментов. На панели вырезали углы электролобзиком.

Смотрите подробнее в видео. Дальше ее просто прикрутили.

Шаг 5: нижние полки

Для хранения в нижней части надо было оставить как можно больше места, т.к. там хранится настольная пила и барабанный шлифовальный станок. Для хранения материалов тоже было нужно много места, так что решено было добавить полку, но сделать ее легко удаляемой. Пригодились заготовленные для ножек деревянные бруски и лист фанеры.

Ножки прикрепили к фанерному листу угловыми скобами, получившуюся полку вставили в нижнюю часть. Ее легко снять, когда снова понадобится хранилище полной высоты.

Шаг 6: верхние полки

В старой станине была верхняя полка для компьютера, работающего со станком, и для разных мелких вещей. Там оставалось еще место, и под этой полкой решили сделать еще одну. Это также помогло прикрыть розетки и проводку для станка.

Верхнюю полку положили на торцы стоек и прикрутили.

Во второй полке лобзиком вырезали углы под ножки.

И также закрепили ее уголками.

Шаг 7: последние штрихи

На пегборд добавили лоточки для хранения отверточных бит и прочих мелочей.

На торец прикрутили табличку с надписью “Назови меня”, которая впоследствии будет заменена именем, придуманным подписчиками на YouTube.

Наконец, в стол вернули все, что лежало в его предшественнике.

Все фотографии принадлежат авторам проектов.



Гриндер из двигателя от стиральной машины

Гриндер из двигателя от стиральной машины

Самодельный гриндер из двигателя от стиральной машины сделанный своими руками.

Этот самодельный шлифовальный станок, пригодится в любой мастерской, сделан он из двигателя от стиральной машины. Подробный процесс изготовления можно посмотреть на этих пошаговых фото.

За основу самоделки, взят двигатель от пришедшей в негодность стиральной машины, выбрасывать такой мотор не стоит, он ещё долго послужит.

Первым делом автор вырезал площадку основание для станка, из куска толстой листовой стали размером 220 х 310 мм.

Гриндер из двигателя от стиральной машины

Натяжные ролики для наждачной ленты будут сделаны из фанерных заготовок.

Гриндер из двигателя от стиральной машины

Заготовки из фанеры склеиваем между собой и ставим под пресс.

Гриндер из двигателя от стиральной машины

Гриндер из двигателя от стиральной машины

Затем изготовим крепления для роликов.

Гриндер из двигателя от стиральной машины

По центру фанерных роликов сверлим отверстие под ось и подшипники.

Гриндер из двигателя от стиральной машины

Далее, автор покрыл ролики шовным герметиком.

Гриндер из двигателя от стиральной машины

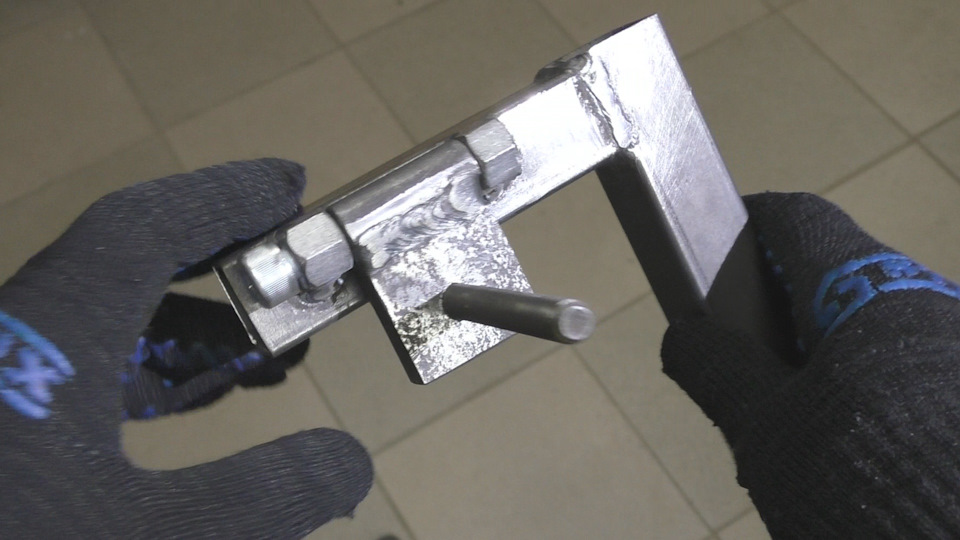

Сделал механизм регулировки ленты.

Гриндер из двигателя от стиральной машины

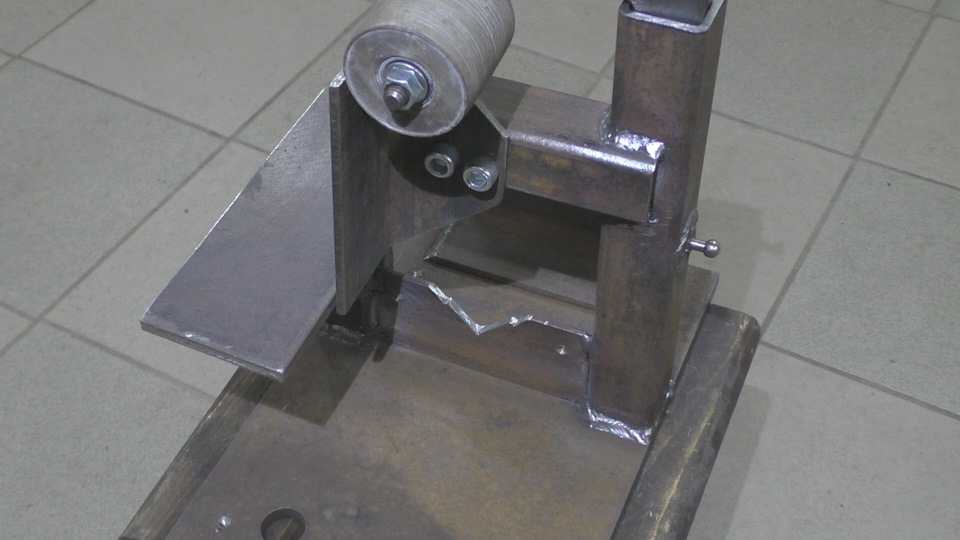

Изготовил прижимной столик для ленты.

Гриндер из двигателя от стиральной машины

Изготовил крепление для двигателя.

Гриндер из двигателя от стиральной машины

Гриндер из двигателя от стиральной машины

Для натяжки наждачной ленты — установлен мебельный упор.

Гриндер из двигателя от стиральной машины

Покраска деталей станка.

Гриндер из двигателя от стиральной машины

Гриндер из двигателя от стиральной машины

Ролик фиксируется винтом на шпонке вала двигателя.

Гриндер из двигателя от стиральной машины

Одеваем на ролики наждачную ленту.

Гриндер из двигателя от стиральной машины

Гриндер из двигателя от стиральной машины

Также автор установил выключатель для электродвигателя. Самодельный гриндер готов к работе.

Гриндер из двигателя от стиральной машины

Гриндер из двигателя от стиральной машины

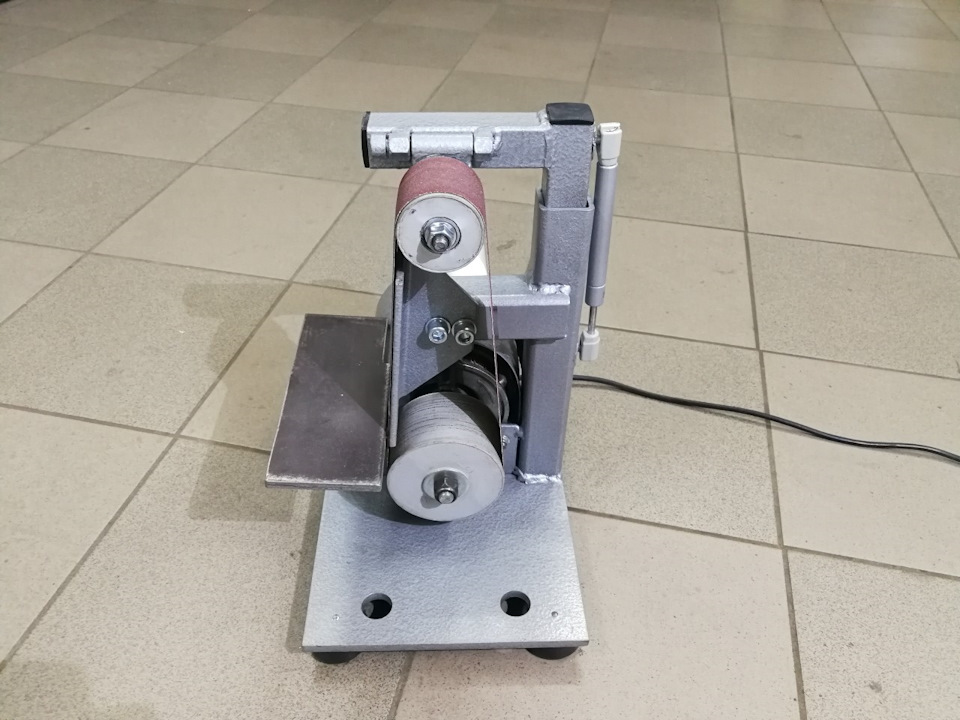

Гриндер удачно прошёл испытания и занял своё место в мастерской. Получился вполне приличный шлифовальный станок из двигателя стиральной машины, сделать его своими руками сможет каждый желающий.

Гриндер из двигателя от стиральной машины

Если у вас заинтересовала эта самоделка, рекомендуем посмотреть это видео, где подробно показан процесс изготовления гриндера своими руками.

Гриндер из двигателя от стиральной машины

Всем привет! Классная самоделка которая пригодится в любой мастерской, это самодельный ГРИНДЕР из двигателя от старой стиральной машины. Подробный процесс изготовления можно посмотреть в ролике.

FakeHeader

Comments 71

А какие диаметры роликов не подскажешь .Спасибо

Ага, я сделал гриндер из старого металла и мотора. Ничего дорогого нет. 5$ токарю за два ролика. Водт самая дорогая статья расходов. И не надо мне говорить, что надо чпу и т. д. Всё очень просто и не сложно. Тот, кто работал на гриндере, никогда его не на что не поменяют. Это факт! И сделать его не сложно! Вот Вам наглядный пример автора и моя конструкция.

И мой друг madman тоже сделал себе. Можно глянуть на его канале. Автору привет от моего канала "Гараж 13/3" и славного города Полоцк.

подскажите какие диаметры роликов . Спасибо

подскажите! а длинна ленты какая получилась? сами ее клеите или готовую в магазе берете?

Зачтено))) А вот нижнюю часть обратную станка не покрасил))) Краски пожалел?

Слышал, что для Гриндеров важна скорость движения ленты.
Ножи можно точить на нем?

Да это так! Всё зависит от абразива и обрабатываемого материала. Готовлю гриндер с изменяемыми оборотами + охлаждение ленты (бывает и так надо).

т.е. чтобы сделать такой станок, надо купить дрель, коронки, пресс, токарный станок, болгарку, клей, болты и гайки, мотор от стиралки, деловой металл (который кстати продается хлыстами по 6м не меньше) ну конечно же сварочный аппарат, краску, заглушки кнопку, провода. По моему дешевле купить за 2р готовый станок.

гиндер за 2 рубля? ну ну )) удачи в покупке
а вообще не понятно что ты делаешь в этой группе. Купить можно вообще все.

Китайские так и стоят не профессиональные. Видать цена от региона и страны еще зависит. Если бы делалось реально из говна и палок как у Робинзона я бы не слова не сказал. Но когда используют фрезерный станок это ппц, еще бы на ЧПУ бы делали и потом показывали какие они Кулибины.

т.е. чтобы сделать такой станок, надо купить дрель, коронки, пресс, токарный станок, болгарку, клей, болты и гайки, мотор от стиралки, деловой металл (который кстати продается хлыстами по 6м не меньше) ну конечно же сварочный аппарат, краску, заглушки кнопку, провода. По моему дешевле купить за 2р готовый станок.

А зачем тебе гриндер, если он тебе не нужен? Лучше всего вообще ничего не делать, пиво таранка и танчики, вот истинное счастье "настоящего" мужика! А автору репост и уважуха, вот на таких мастерах мир держится. Тут не гриндер важен, а то что человек умеет свои руки по назначению использовать и голову также.

Базара мало что мастер хороший, я не спорю, но имея под рукой станки и все инструменты интересного в этом мало, всё тоже самое сделает любой человек с прямыми руками у себя в гараже имея только дрель и болгарку на много дешевле и лучше. В общем я ничего сверх естественного не увидел. На заводах слесаря делают запчасти и не кто не кричит что они герои. Обычные токари делают кучу сложных деталей на заказ. Давайте всем мастерам похлопаем, особенно автослесарям, которые иногда такие ребусы решают при починке автомобилей, что сами себе удивляются.

т.е. чтобы сделать такой станок, надо купить дрель, коронки, пресс, токарный станок, болгарку, клей, болты и гайки, мотор от стиралки, деловой металл (который кстати продается хлыстами по 6м не меньше) ну конечно же сварочный аппарат, краску, заглушки кнопку, провода. По моему дешевле купить за 2р готовый станок.

А разве дело только в покупке?

т.е. чтобы сделать такой станок, надо купить дрель, коронки, пресс, токарный станок, болгарку, клей, болты и гайки, мотор от стиралки, деловой металл (который кстати продается хлыстами по 6м не меньше) ну конечно же сварочный аппарат, краску, заглушки кнопку, провода. По моему дешевле купить за 2р готовый станок.

У меня такой получился, из полипропиленовых труб и дсп. На все ушло меньше 10$. Можно сделать из того что есть, необязательно все покупать.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
