Блок питания шуруповерта из старого компьютера

Блок питания шуруповерта из старого компьютера

Не нужно отчаиваться, если аккумулятор или зарядное устройство вашего шуруповерта вышли из строя, в то время как вам необходимо закончить срочную работу. Если у вас есть ненужный компьютерный блок питания, то после несложной доработки его можно использовать для подключения этого инструмента к сети электрического тока.

Переделка блока питания с компьютера своими руками

Блок питания для шуруповерта

При работе со средней нагрузкой потребляемый ток значительно меньше пускового. Усредненный ток пуска различных шуруповертов с рабочим напряжением 12В приблизительно равен 18А. Предположим, что максимальный ток не превысит 20А. Тогда, так как P=U×I, вас устроит блок питания мощностью от 240Вт с выходным током не менее 20А. Теперь, когда вы знаете, какой преобразователь подойдет для питания вашего «Шурика», остается только немного доработать его.

  • Пометьте выход +12В и «землю». Определить их можно даже без тестера. Общий провод имеет изоляцию черного цвета. Питание +12В – желтого.
  • Отпаяйте от платы БП выходные жгуты и удалите их вместе с разъемами. Оставьте только два провода – черный и зеленый.
  • Замкните оставленные провода между собой и заизолируйте соединение. Это нужно для имитации сигнала запуска БП с материнской платы.
  • К выходу +12В и к «земле» припаяйте 2 отрезка многожильного медного провода.
  • Выведите их из корпуса через отверстие для жгутов.
  • Сетевой кабель подключите к штатному гнезду блока питания.

Подключение

Подключение

Устанавливать параллельно моторчику конденсатор емкостью несколько десятков тысяч микрофарад, как советуют некоторые мастера, не следует. Во-первых, при пусковом токе около 20 А от него будет мало прока. Во-вторых, он затруднит запуск блока питания. Если же при постепенном нажатии на пусковую кнопку патрон разгоняется и вращается нормально, а после резкого старта шуруповерта происходит остановка двигателя, значит, срабатывает защита БП по току. Удалять из устройства ее не следует, нужно только повысить порог отключения. Как это сделать на практике, зависит от конструкции вашего БП. Теоретически нужно ослабить на ее входе сигнал, пропорциональный выходному току.

  1. Разберите корпус неисправной батареи. Для этого при помощи крестовой отвертки или звездочки выверните саморезы из днища и снимите его;
  2. Удалите из корпуса аккумуляторы;
  3. В днище сделайте отверстие для проводов;
  4. Вставьте в него провода;
  5. Зачистите их концы, облудите и, соблюдая полярность, припаяйте к контактам на торце корпуса;
  6. Провода в отверстии зафиксируйте при помощи клеящего пистолета. А если у вас его нет, то намотайте на них несколько витков изоленты со стороны корпуса и вытяните провода так, чтобы днище делило намотку пополам;
  7. Соберите корпус, поставив днище на место, и вверните на место саморезы;
  8. Установка доработанного корпуса в рукоять шуруповерта закончена. Теперь вставьте вилку сетевого шнура в розетку 220В. Включите клавишу выключателя БП и, нажав на пусковую кнопку «Шурика», проверьте, все ли вы правильно сделали.
Читайте так же:
Марки многожильных медных проводов

Целесообразность

Конечно, работать инструментом с коротким проводом далеко не так удобно как с аккумуляторным. Но переделка не займет у человека, владеющего навыками электромонтажа, много времени. Зато позволит закончить срочную работу. А затем не спеша решать, что делать с шуруповертом – ремонтировать его или выбрасывать и покупать новый. Постоянно работать таким инструментом вряд ли захочется, гораздо удобнее будет дешевая китайская электродрель с сетевым удлинителем. К тому же, при длительной работе блок питания заметно нагревается. Для того чтобы он остыл, нужно периодически делать перерывы в работе, что сказывается на результате.

Как переделать шуруповерт для работы от сети 220в или внешнего источника

Как переделать шуруповерт для работы от сети

Для чего нужна переделка шуруповерта своими руками?

Зачем нужно что-то менять в аккумуляторном шуруповерте и в каких случаях это становится необходимым? Те, кто читает эту статью, скорее всего умеют обращаться с этим инструментом и знают его преимущества. Шуруповертом удобно пользоваться в самых труднодоступных местах, пока не разрядится батарея. В этом – и первый недостаток данного устройства. При чем в более дешевом инструменте аккумулятор выработает свой ресурс циклов зарядки – это является вторым недостатком.

Здесь нужно понимать, что производители могут экономить – так же, как и вы, и это весьма обычный подход. Если покупать новый аккумулятор, то его цена будет вполне сопоставима с ценой нового шуруповерта. Однако есть более выгодный вариант – это переделать аккумуляторный инструмент на шуруповерт от сети 220 В своими руками.

Блок питания для шуруповерта своими руками из готового БП

Кто хорошо знаком с радиоподелками, то ему без труда можно собрать по схеме блок питания для шуруповерта. Трансформатор можно взять от старого лампового телевизора. Но такое решение будет немного громоздким.

схема блока питания

Чтобы собрать блок питания для шуруповерта своими руками 12В, который будет помещен на место аккумуляторов, нужно приобрести новый блок питания нужных нам параметров и размеров. Такое устройство можно легко найти в магазине радиодеталей или на радиорынке. Берем с собой корпус и отправляемся на примерку. Когда мы найдем подходящий источник питания, его нужно отделить от корпуса.

шуруповерта своими руками из готового БП

После этого его следует поместить в коробку от аккумуляторов нашего инструмента. При этом нужно убедиться в надежном закреплении всех компонентов. Если есть необходимость – нужно удлинить провода, которыми соединяется плата управления и трансформатор. Важно помнить, что в случае касания схемы к металлическим частям трансформатора при работе устройства случится короткое замыкание.

шуруповерта своими руками из готового БП

Корпус имеет достаточно большие размеры, поэтому рекомендуется разнести плату и трансформатор, чтобы получить лучшее охлаждение. Даже с самым качественным блоком питания уровень нагрузки будет высоким, и в результате можно получить перегрев.

Оптимальным решением станет закрепление дополнительных радиаторов на силовых управляющих микросхемах. Нужно взять шуруповерт, долго поработать им, отключить от сети и потрогать радиодетали на плате управления.

Читайте так же:
Питание шуруповерта от блока питания компьютера

Вам сразу станет ясно, для каких элементов нужен отвод тепла. Чтобы обеспечить вентиляцию, мы можем в корпусе просверлить отверстия.

Чтобы самостоятельно переделать блок питания, требуется совсем немного времени. При этом покупка модуля обойдется несравнимо дешевле, чем восстановление аккумуляторной батареи.

шуруповерта своими руками из готового БП

Схема питания своими руками

Те, кто с паяльником на «ты», могут использовать данный материал как инструкцию. Это схему реализовали на доноре, это балласт к галогеновому прожектору 150 Вт. То, что выделено цветом, является добавленными компонентами.

в корпус батареи

Добавлено выходной трансформатор, который использовался в старом компьютерном блоке питания – с него взяли и диоды Шоттки. Средняя точка вторичной обмотки расположена между парой, с витками в каждой по 12 штук. Так как данную схему нельзя запустить без нагрузки, то мы на выходе имеем постоянно включенную лампу накаливания 15 Вт. Здесь же мы имеем реализованную схему подсветки.

Блок питания легко помещен в корпус батареи.

в корпус батареи

В результате вышла удачная и недорогая конструкция – ее изготовление даже можно ставить на поток. Учитывая, в каком количестве сегодня предлагаются дешевые китайские шуруповерты, спрос на наше устройство будет обеспечен.

Подключаем к внешнему блоку питания

Шуруповерт от сети своими руками можно переделать из аккумуляторного в несколько способов – когда используется:
зарядка от ноутбука;

зарядка от ноутбука

компьютерный блок питания;

компьютерный блок питания

аккумулятор от автомобиля;

аккумулятор от автомобиля

блок питания галогеновой лампы;

блок питания галогеновой лампы

китайская плата блока питания на 24 В.

китайская плата блока питания на 24 В

Замена старых банок аккумуляторов новыми

Как заменить старые элементы – пошаговое описание действий:
1. Раскрываем корпус аккумулятора.

Как заменить старые элементы – пошаговое описание

2. Достаем старые элементы, помещаем вместо них новые и перепаиваем между собой.

Как заменить старые элементы – пошаговое описание

3. Собираем аккумулятор и закрываем крышку корпуса.
4. Устанавливаем обновленный аккумулятор в шуруповерт своими руками. Если нужно, батарею заряжаем.

Переделка аккумуляторного шуруповерта в сетевой: всего 30 минут и вам больше не нужно будет заряжать аккумулятор ⚡

Переделываем аккумуляторный шуруповерт

Когда аккумуляторный шуруповерт служит вам верой и правдой долгие годы, то неизбежно возникают проблемы с зарядкой аккумуляторных батарей. Купить новую батарею зачастую не только затратно, а и порой просто невозможно найти соответствующую модель. Мы предлагаем вам способ «оживления» шуруповерта без покупки батареи. С помощью сетевого питания он станет практически «бессмертным».

Содержание:

Материалы для работы

Для того, чтобы переделать аккумуляторный шуруповерт в сетевой, вам понадобятся:

  • блок питания 12 В – 30 А;
  • резиновый молоток; ;
  • пила;
  • пластиковая труба ø20 мм;
  • шлифовальный станок;
  • кусачки;
  • паяльник;
  • двужильный электропровод желаемой длины;
  • изолента;
  • термокембрики;
  • зажигалка;
  • отвертка;
  • карандаш и линейка;
  • нож;
  • натфиль.

Шаг 1. Разбираем корпус аккумуляторного блока

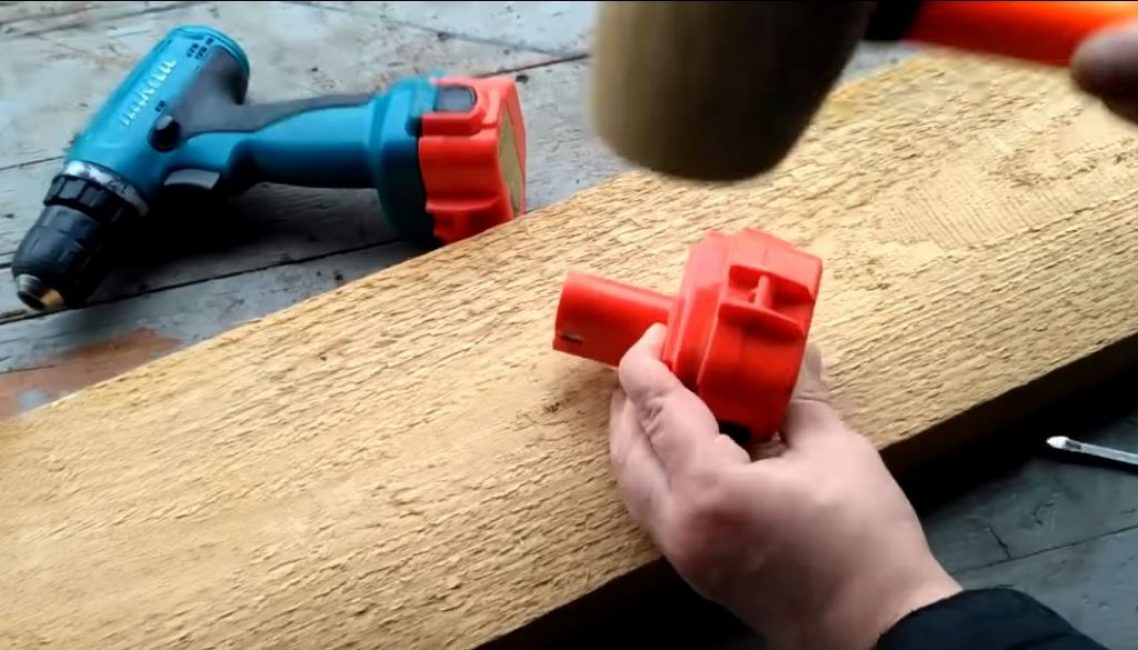

Берем резиновый молоток и бьем им по месту стыка двух частей корпуса, чтобы легче его было открыть.

Берем резиновый молоток

С помощью плоской отвертки, проходимся по периметру корпуса и раскрываем его.

Читайте так же:
Что такое электрошлаковая сварка

Открываем корпус

Вынимаем аккумуляторы

Шаг 2. Имитируем аккумулятор

Измеряем общую высоту аккумуляторов. Берем пластиковую трубу Ø20 мм. Отмеряем и отрезаем с помощью ножовки две заготовки соответствующей длины.

Отрезаем заготовки

Чтобы обрезки трубы хорошо стали в корпус блока, стачиваем с помощью шлифовального станка на трубках часть боковушек под внутренний выступ корпуса. Примеряем детали.

Стачиваем боковушки

Шаг 3. Устанавливаем контактные пластины на трубки

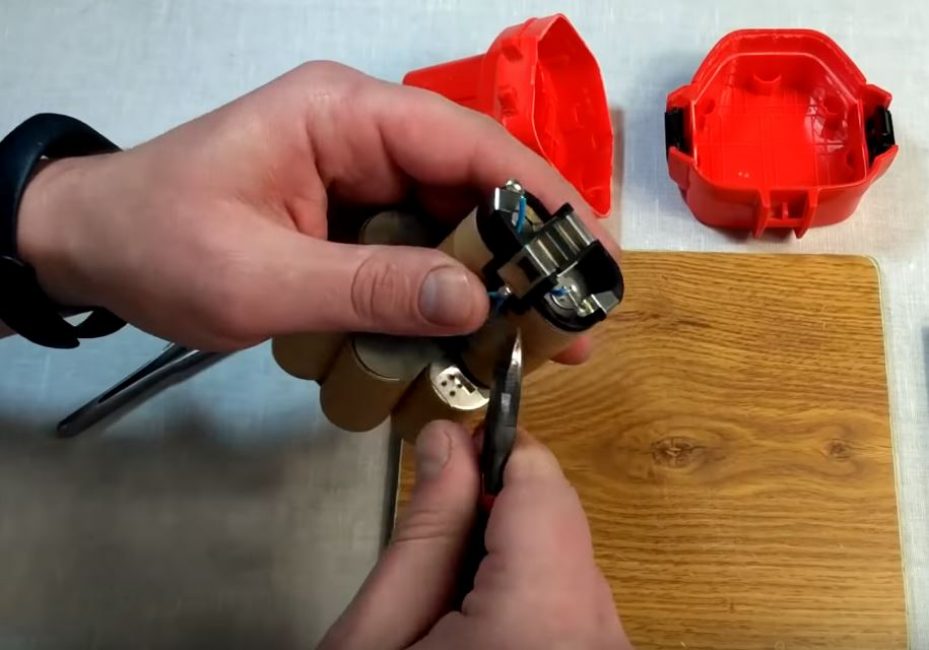

Снимаем с помощью кусачек и маленькой отвертки контактные пластины с аккумуляторов.

Снимаем контактные пластины

Чтобы впоследствии соблюсти полярность, сразу маркером отметьте на клеммах и на корпусе, где «+», а где «-».

В результате получаем вот такую заготовку.

Получаем заготовку

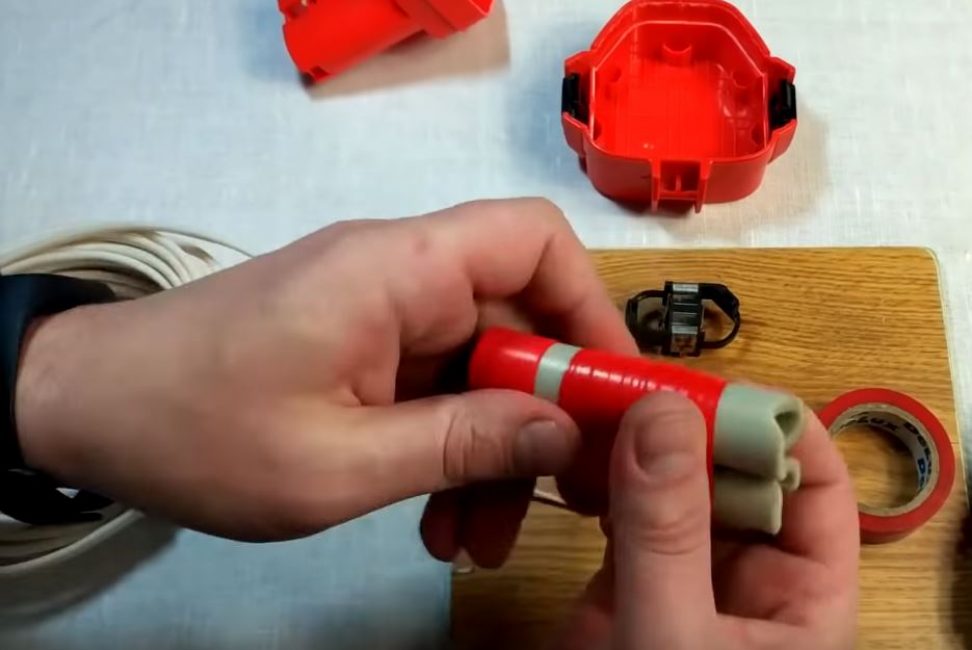

Чтобы контактные пластины сели на трубки плотнее, одну из сторон каждой трубки обматываем несколькими слоями изоленты.

Обматываем изолентой

Фиксируем трубки между собой изолентой.

Фикструем

Разделяем 10 см края двужильного электропровода на отдельные провода.

Разделяем на отдельные провода

Запускаем по одному проводку в каждую трубку и припаиваем их к контактным пластинам.

Припаиваем провода

Ставим на место контактную пластину.

Приматываем

Шаг 4. Присоединяем блок питания

Отрезаем по 2 заготовки от термокембриков меньшего и большего диаметров для последующей изоляции соединений. Кембрики большей толщины нанизываем на провод от блока питания, а меньшей толщины на отдельные проводки. Скручиваем, а затем спаиваем провода, соединяя блок питания с аккумуляторным блоком.

Спаиваем провода

Передвинув термокембрики меньшего диаметра на места соединения проводов, с помощью зажигалки нагреваем их и обжимаем провода.

Обжимаем провода

При помощи изоленты скрепляем проводки, а затем передвигаем по очереди термокембрики большего диаметра и обжимаем провода.

Изолируем провода

Шаг 5. Собираем корпус бывшего аккумуляторного блока

Поскольку нам в корпус нужно завести проводку, то отмечаем место и с помощью шуруповерта делаем отверстие недалеко от стыка двух частей корпуса.

Делаем отверстие в корпусе

Потом с помощью кусачек выламываем, оставшиеся до края части на каждой из половинок корпуса. Края срезов шлифуем натфилем.

Шлифуем

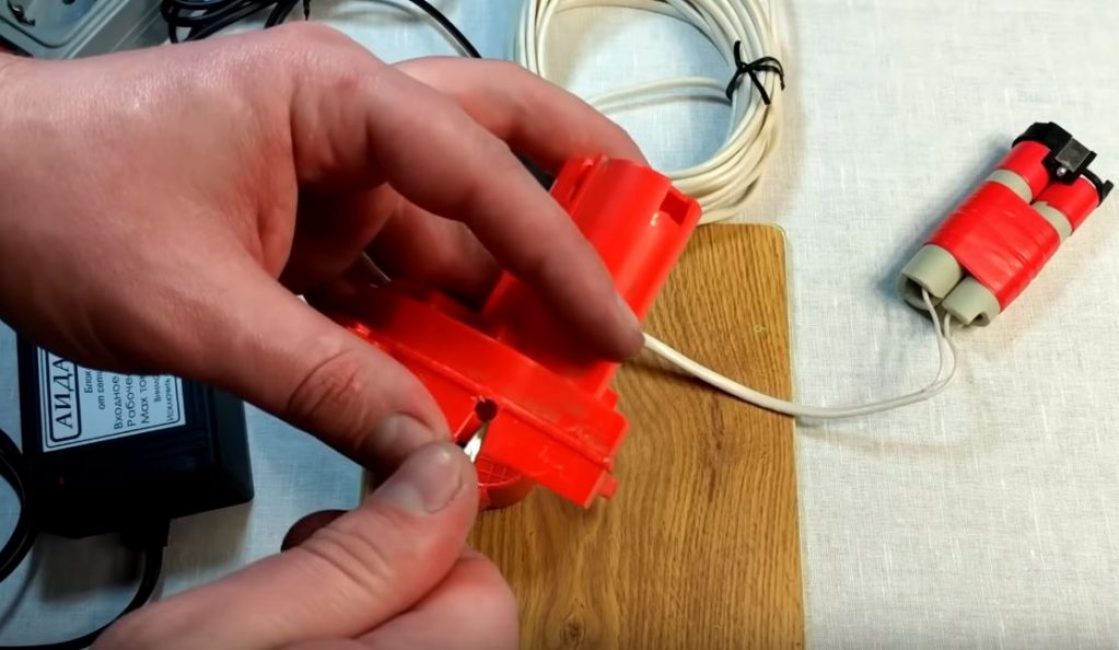

Трубки с контактами ставим в корпус, учитывая полярность, и фиксируем с помощью термопистолета так, чтобы они не сдвигались в процессе эксплуатации.

Фиксируем трубки

С помощью термопистолета склеиваем и две части корпуса между собой.

Склеиваем корпус

Проводим испытания

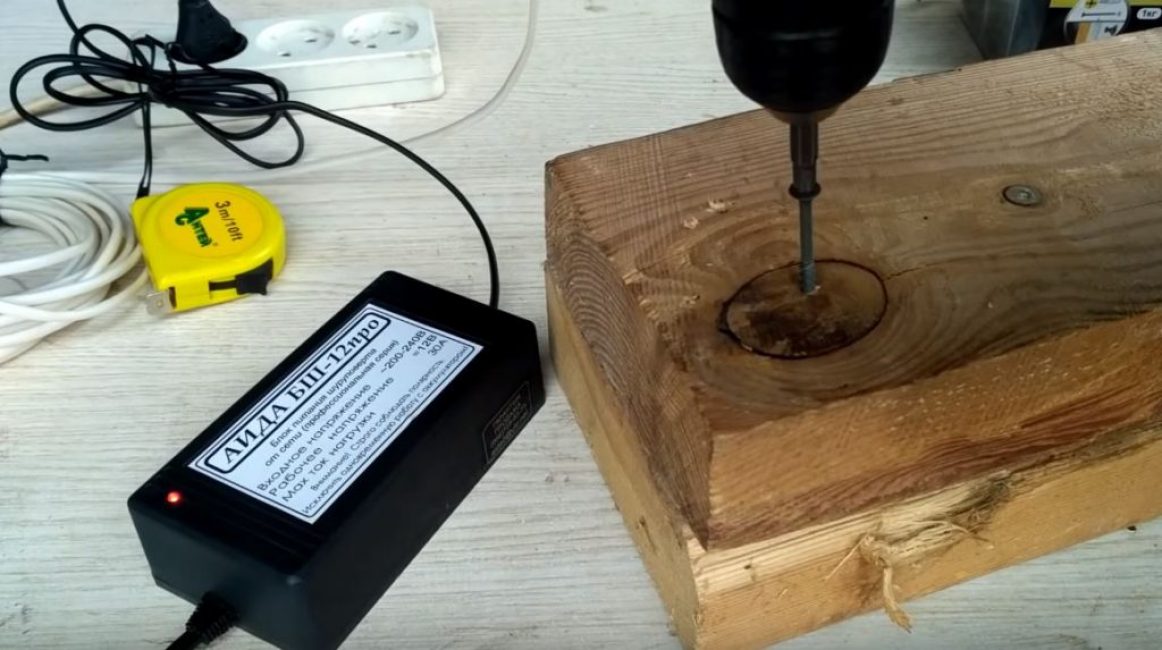

Вставляем корпус аккумуляторного блока в шуруповерт и включает блок питания в сеть.

Включаем в сеть

Теперь без проблем можно вкрутить 70-ку, даже в сучок.

Проводим испытание

Видео: Переделка аккумуляторного шуруповерта в сетевой
Переделка аккумуляторного шуруповерта в сетевой

Переделка аккумуляторного шуруповерта в сетевой: всего 30 минут и вам больше не нужно будет заряжать аккумулятор ⚡

Переделка шуруповерта на сетевое питание

Одной из частых причин выхода из строя шуруповерта, является износ аккумулятора, то есть наступление момента, когда батарея перестает принимать заряд, необходимый для работы инструмента. Это всегда происходит неожиданно и всегда вызывает недоумение: все узлы и механизмы исправны, но достичь результата невозможно из-за отсутствия питания. Ремонт аккумулятора, как и приобретение нового – не самый дешевый выход из положения. Но, есть возможность переделать переносную модель в сетевую, работающую от источника 220 В, и вернуть рабочее состояние. О том, как это сделать, пойдет речь в данной статье.

Читайте так же:
Кто изобрел источник постоянного тока

Перспектива работоспособности переделанного инструмента, «плюсы и минусы» его использования

Условием успешной реконструкции старого шуруповерта является исправность его основных частей: двигателя, редуктора, пусковой кнопки, и зажимного кулака. Переделке подлежит только питающий элемент, поэтому остальная «начинка» должна быть в рабочем состоянии.

Конечно, в результате конструктивных изменений, инструмент утратит свое основное преимущество – мобильность. Он будет целиком зависеть от наличия поблизости электрической точки с напряжением 220 Вольт. Но он сохранит работоспособность на длительный период времени и даже получит ряд преимуществ:

  • экономия средств;
  • отсутствие необходимости периодической подзарядки;
  • полное исключение возможности утраты функциональности изделия после длительного бездействия.

Одним из способов решения проблемы с электропитанием является использование удлинителей, но такой вариант не всегда доступен. Тем не менее, электроинструмент останется полезным и сможет послужить в домашней мастерской.

Различные устройства, используемые при переоборудовании шуруповерта

Самым оптимальным вариантом превращения аккумуляторного инструмента в сетевой, является применение выносного блока питания. Его основное предназначение — преобразовывать 220 Вольт в приемлемое для изделия напряжение (12, 14, 18 Вольт). Оно должно соответствовать номинальному напряжению, на которое рассчитан потребитель.

Практическая рекомендация: Величина тока, выходящего из блока питания, должно примерно совпадать со значением, указанным в эксплуатационных характеристиках шуруповерта. В противном случае, инструмент может не выходить на требуемую для работы мощность.

Среди устройств, наиболее часто применяемых при переделке шуруповертов, можно отметить следующие:

  • блоки питания от ноутбуков или персональных компьютеров;
  • автомобильные зарядные устройства;
  • профессиональные источники питания для шуруповертов.

Об особенностях использования перечисленных изделий, изложено в следующих разделах статьи.

Применение компьютерного блока питания

Данные устройства могут иметь мощность 250-350 Вт, а напряжение на выходе 12 Вольт у ПК и до 20 Вольт у ноутбуков, чего вполне достаточно для работы электроинструмента. Прежде всего, нужно подготовить концы провода низковольтной части блока к соединению с клеммами шуруповерта.

В случае с адаптером от ноутбука, достаточно обрезать штекер, определить на проводе «положительный» и «отрицательный» проводники, отметить и зачистить их концы.

Подготовка сетевого адаптера от ноутбука к подключению шуруповерта

Подготовка сетевого адаптера от ноутбука к подключению шуруповерта

При работе с блоком питания от персонального компьютера, операция будет происходить сложнее, так как из низкой части выходит множество проводов, соединенных на конце в разъемы.

Из блока питания ПК по разным проводам выходит напряжение 3,3В, 5В и 12В. Основной задачей является выбор цвета проводников соответствующих напряжению 12 Вольт.

Порядок выбора нужных проводников:

  • на самом большом квадратном разъеме (питание) определить зеленый провод и соединить через кнопку с любым из черных проводов того же разъема (остальные провода можно удалить);
  • на меньшем разъеме, называемом “Molex”, выбирается желтый провод и один из черных проводов;
  • они соединяются с концами удлинительного кабеля, который впоследствии послужит для подключения шуруповерта.
Читайте так же:
Болят глаза после сварки чем закапать

Дальнейшее подключение самого инструмента производится согласно пошаговой инструкции:

  1. Корпус аккумулятора от шуруповерта разбирается
  2. Находящиеся в нем батареи можно извлечь, но лучше оставить для сохранения удобства удержания инструмента в руке
  3. В задней части корпуса делается отверстие, через которое пропускается кабель от адаптера
  4. Провода, соединяющие элементы питания с контактными клеммами аккумулятора, обрезаются и счаливаются с кабелем, проведенным от адаптера
  5. Места соединений тщательно изолируются
  6. Аккумулятор собирается и стыкуется с шуруповертом.

Заключительным этапом является проверка работоспособности модернизированного инструмента.

Использование зарядного устройства для автомобильных аккумуляторов

Оптимальным вариантом станет регулируемое аналоговое устройство. Оно будет выполнять роль преобразователя переменного напряжения 220 В в постоянное 12-14 Вольт, потребляемое электроинструментом. Преимуществом такого варианта является отсутствие необходимости что-либо менять в конструкции «зарядного».

Подключение производится следующим образом:

  • в разобранном аккумуляторе от шуруповерта необходимо обрезать провода, соединяющие батареи с контактными клеммами;
  • через проделанное в корпусе отверстие провести кабель длиной 2,5-3 метра, концы которого соединить с проводами, припаянными к клеммам аккумулятора;
  • противоположные концы кабеля коммутировать с выходом зарядного устройства;
  • защелкнуть аккумулятор, подать напряжение – инструмент готов к работе.

Практическая рекомендация: Не следует использовать слишком длинный кабель для подключения гайковерта. Это может повлиять на его мощность – при большой длине потери тока будут ощутимы. Избежать этого можно за счет увеличения сечения жил провода, однако это скажется на удобстве работы.

Профессиональные источники питания для шуруповертов

Данные устройства наиболее удобны в применении, так как изготовлены специально для переоборудования аккумуляторных моделей в сетевые электроинструменты. Выпускаются они на разное напряжение: 12, 14, 18 и 24 Вольт.

Профессиональные источники питания для шуруповертов

Профессиональные источники питания для шуруповертов

Эти устройства не нуждаются в переделке – они уже настроены на заданные параметры. Их подключение не составит труда. Оно заключается в соединении проводов с контактными клеммами шуруповерта.

Важным условием во всех вариантах является соблюдение полярности и недопущение работы при одновременно подключенном устройстве и действующем аккумуляторе.

Возможность подключения шуруповертов к сети 220 В с использованием различных блоков питания

В качестве понижающих трансформаторов и преобразователей для переоборудования аккумуляторных инструментов в сетевые, могут выступать различные устройства, порой самые неожиданные. Например, положительно зарекомендовали себя в данном вопросе драйверы для светодиодных светильников (12 В). Также довольно успешно для этой цели используются резервные аккумуляторы систем сигнализации.

Возможен вариант подключения шуруповерта от автомобильного прикуривателя. Конечно, большой мощности он не достигнет, но закручивать саморезы в гараже или на даче сможет.

В заключение стоит отметить, что не все поломки электроинструмента вынуждают поставить крест на его эксплуатации. В случае с аккумуляторным гайковертом, у которого вышла из строя батарея, можно легко найти способ восстановления его работоспособности.
