Как снять насадку с перфоратора

Как снять насадку с перфоратора?

На перфораторе довольно простое устройство для монтажа и демонтажа сверла. Просто отожмите головку перфоратора до упора вниз, а другой рукой свободно извлеките сверло. После этого отпустите головку перфоратора. Точно также можно посадить сверло обратно.

Как снять наконечник перфоратора?

Процесс снятия происходит следующим образом: – постучать по головке винта, дабы ослабить фиксацию; – открутить при помощи отвертки; – зажим патрона в ключе/тисках и прокручивание шпинделя.

Как поменять патрон перфоратора?

Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки. Важно правильно подобрать запасной патрон.

Как вытащить сверло из дрели Bosch?

Чтобы вытащить сверло, его нужно провернуть против часовой стрелки. Если на дрели нажать на кнопку с левой стороны, то вращение будет происходить против часовой стрелки, а если справа — то по часовой стрелке.

Как снять голову с перфоратора?

Как снять и разобрать патрон перфоратора

  1. нужно постучать по головке винта для ослабления фиксации;
  2. открутить с помощью отвертки;
  3. зажать патрон в ключе/тисках и прокрутить шпиндель.

Как разобрать перфоратор Хаммер?

Разборка перфоратора происходит следующим образом:

  1. последовательно убирают концевую часть, шайбу, пружинку и шарик;
  2. разблокируют корпус;
  3. отводят концы провода, питающего статор;
  4. вытаскивают держатель щеток;
  5. разводят в стороны редуктор и корпус, чтобы можно было вытянуть переключатель;

Как поменять насадку у перфоратора?

Как поменять насадку на перфораторе

  1. нужно постучать по головке винта для ослабления фиксации;
  2. открутить с помощью отвертки;
  3. зажать патрон в ключе/тисках и прокрутить шпиндель.

Как снять патрон с перфоратора Makita?

Устройство патрона перфоратора – что прячут производители? Нужно молоточком постукивать по голове винта, слегка ослабив фиксирование. Затем – скрутить винт, действуя при помощи отвертки. Зажать патрон в тисках или ключе и прокрутить шпиндель.

Какие бывают патроны для перфоратора?

Наиболее популярными являются патроны типа SDS, подразделяющиеся по размерам, а именно: SDS-plus и SDS-max, а также SDS-top. Патрон для перфоратора является характеристикой мощностных показателей и веса прибора. Например, когда говорится о перфораторах типа SDS-max, подразумевается крупногабаритный тяжелый инструмент.

Какой патрон у перфоратора?

На сегодняшний день патроны для перфоратора SDS подразделяются на три вида на основании размеров: SDS-plus, SDS-max, SDS-top. Патрон SDS-plus для перфораторов, хвостовик которых имеет диаметр, равный 10 миллиметрам.

Что такое патрон SDS-plus?

SDS + и SDS max — это разные типы патронов у перфораторов. … Различие между двумя типами патронов заключается в размере хвостовиков. С патроном SDS + используются буры с хвостовиком 10 мм, а для SDS max выпускается оснастка с хвостовиком 18 мм. Больший диаметр хвостовика повышает надежность инструмента.

Как Снять Насадку С Перфоратора

Перфоратор — инструмент, используемый для выполнения разнообразных строительных работ. Популярность предмет заслужил благодаря своей мощности и большому функционалу. Однако стоит помнить, что перфоратор работает под постоянной нагрузкой, поэтому некоторые детали могут выходить из строя. Перед тем как снять патрон с перфоратора, рекомендуется изучить все особенности процесса.


Конструкция перфораторов разных торговых марок отличается

Как устроен патрон перфоратора

Практически каждый инструмент отличается универсальностью. В продаже для перфораторов присутствует множество уникальных головок, насадок и переходников, но главным для основной работы считается патрон.

Специалисты рекомендуют всегда иметь в запасе дополнительную деталь. Кроме того, считается, что для каждого вида деятельности стоит подбирать определенный патрон.

Основными видами являются:

  • Быстрозажимной. Лучше выбирать для работ, когда требуется быстрая смена насадок.
  • Ключевой. Хороший вариант для буров большого диаметра.

Перед тем, как разобрать патрон перфоратора, рекомендуется рассмотреть его конструкцию. В старых вариантах соединение сверл осуществлялось при помощи специальных кулачков. В современных моделях используется фиксация при помощи направляющих клиньев и стопорных шариков. Также могут присутствовать дополнительные элементы:

  • регулятор оборотов,
  • электронный и щеточный реверс,
  • система быстрой замены,
  • различные индикаторы,
  • фрикционная муфта,
  • антивибрационная система,
  • иммобилайзер и другие.

Важно! Комплектность в основном зависит от модели перфоратора. Модели известных производителей комплектуются лучше.


Патроны бывают нескольких видов


Какие виды патронов для перфораторов бывают

Существуют различные виды патронов для перфораторов, каждый вариант имеет некоторые отличия.

  • SDS. Деталь подобного вида появилась сравнительно недавно, однако считается наиболее оптимальным вариантом для инструментов подобного вида. Снабжается пятью видами зажимных устройств — обычные, top, quick, plus, max.
  • Зубчато-венцовые ключевые. Классический вариант патрона. Для использования потребуется специальный ключ, помогающий фиксировать рабочую насадку. С его помощью сжимается и разжимается крепежный механизм. Считается очень надежным.
  • Быстрозажимные. Отличаются простотой в эксплуатации. Понадобится просто зажать механизм изделия и можно начинать работу.
  • Зажимные с одной муфтой. Подобные патроны устанавливаются только на моделях перфораторов, где присутствует автоматическая блокировка рабочего вала. В результате хвостовик насадки зажимается при помощи ручного вращения специальной гильзы.
  • Переходные. Перфоратор нередко используют с разными насадками, поэтому необходимы специальные переходники. Благодаря подобным элементам возможна эксплуатация инструмента в разных сферах.


Процедуру проводят с особой внимательностью, чтобы не потерять детали

Выбор насадок – несколько советов!

Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.

Читайте так же:
Как правильно строгать ручным рубанком

Как снять патрон с перфоратора

Перед тем, как снять насадку с перфоратора, требуется точно определить его разновидность. После этого проводят разбор инструмента и начинают менять элементы.

Внимание! Лучше всего процедуру осуществлять на столе, чтобы не потерять важные детали.

Во время разбора элементы выкладывают в той последовательности, в которой снимают — потом будет проще собирать инструмент.

Процесс включает несколько этапов:

  1. Удалить резиновый наконечник с торца.
  2. Отверткой снять первое стопорное кольцо.
  3. Потянуть пластиковый кожух муфты вниз.
  4. Снять второе стопорное кольцо.
  5. Удалить кожух муфты.
  6. Извлечь пружины, стопорные пластинки и шарики.

Процесс разбора завершен. Если необходимо поменять патрон на перфораторе Bosch, Makita, Decker или, например, Elitech, понадобится извлечь оставшуюся часть втулки. Вместо нее устанавливается новая деталь.

Чтобы понять, какое устройство у механизма перфоратора, требуется осмотреть хвостовую часть насадки. На ней присутствует несколько утопленных зон, называющихся пазами. Насадка, которая будет устанавливаться в патроны SDS-plus отличается наличием 4 насечек — 2 закрытые и 2 открытые.

Как разобрать патрон перфоратора

В некоторых случаях возникает необходимость в разборе самого патрона, например, для чистки, смазки или смены некоторых деталей. Для того, чтобы правильно осуществить процесс, рекомендуется знать марку производителя, потому что основной процесс зависит от этого. Например, более современные марки (Деволт, Метабо, Штурм, Калибр) очень схожи по устройству с иностранными аналогами и разбираются по тем же схемам.

Схема разбора на основе марки Бош (изделия данного бренда самые популярные):

  1. Отвернуть пластиковую деталь и удалить уплотнитель из резины.
  2. С помощью отвертки аккуратно убрать кольцо, закрепляющее конструкцию и шайбу.
  3. Удалить следующее фиксирующее колечко.
  4. SDS зажим разбирают по определенной схеме — сначала удалить шарик, потом шайбу, в последнюю очередь пружину.

Важно! Требуется обязательно соблюдать описанную последовательность, чтобы не сломать изделие и не нарушить его работу.


После сборки необходимо проверить все крепления

Что такое SDS

SDS (SDS). это аббревиатура, состоящая из первых букв слов Steck, Dreh, Sitzt, что в переводе с германского значит вставка, поворот, фиксированный. Картридж SDS, разработанный инженерами Bosch в 80-х годах прошедшего века, работает конкретно по этому обычному, но в то же время превосходному принципу. Сейчас 90% всех выпускаемых перфораторов обустроены этими ординарными в использовании устройствами, обеспечивающими высшую надежность фиксации рабочего инструмента.

READ Как Поменять Щетки На Болгарке Интерскол

Патроны SDS нередко именуют патронами без ключа, но их не следует путать с устройствами, в каких зажим обеспечивается вращением муфт. В отличие от обычных патронов без ключа, замок SDS не надо поворачивать, чтоб закрепить инструмент: просто держите его рукою.

Чтоб осознать устройство этого типа патрона для ударных дрелей, также принцип его деяния, довольно посмотреть на хвостовик инструмента, который предназначен для закрепления в таком приспособлении, либо переходник SDS. Таковой хвостовик имеет четыре канавки, две из которых открыты с торца хвостовика, а две другие закрыты. Открытые прорези действуют как направляющие для обеспечения правильного положения инструмента при входе в патрон. Закрытые пазы, в свою очередь, обеспечивают фиксацию хвостовика в патроне ударника.

Во внутренней части картриджа SDS есть особые шарики, выполняющие сразу две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым движутся направляющие канавки, обеспечивают его правильное положение. После того, как инструмент вставлен до упора, такие шарики фиксируют его, зачем нужно мало повернуть, пока шарики не войдут в замкнутые пазы хвостовика. Чтоб сделать внедрение патрона SDS еще проще, рекомендуется не только лишь кропотливо очищать хвостовик инструмента после каждого использования, да и смазывать.

При всем этом следует учесть, что из-за конструктивных особенностей SDS-патронов закрепленный в их инструмент на холостом ходу подвержен маленькому круговому биению, что никак не оказывает влияние на точность выполняемой обработки. Меж тем наличие маленького свободного хода меж хвостовиком и внутренней поверхностью патрона защищает последний от ударов, которым сверла и сверла подвергаются во время работы перфоратора.

Как без помощи других разобрать и собрать патрон

Чтоб провести сервис и ремонт патрона пуансона своими руками, принципиально верно снять и разобрать это приспособление. Зная, как разобрать патрон ударной дрели (либо как разобрать патрон

дрели), вы можете без помощи других оглядеть, почистить и даже провести маленький ремонт его внутренних частей, что дозволит для вас всегда поддерживать инструмент в неплохом техническом состоянии. Легкая конструкция картриджей SDS позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

С картриджа снимается пластмассовая деталь и снимается резиновое уплотнение.

При помощи отвертки, снимите стопорное кольцо, а потом фиксирующую шайбу.

После снятия всех колец и шайб можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. С такового механизма сначала нужно снять шарик, потом шайбу и только после чего пружину.

Все детали механизма патрона, при проведении технического обслуживания, нужно очистить от грязищи и пыли, смазать, а потом собрать устройство в оборотной последовательности.

Как устроены патроны для перфораторного оборудования

Для действенного использования разных перфораторов нужно убедиться, что они накрепко закреплены. Для этого употребляется особый патрон. Его 1-ые модели начали разрабатывать еще в 30-х годах прошедшего века, когда на рынке появились перфораторы, общее создание которых освоила всемирно популярная компания Bosch.

Такое ручное устройство, как перфоратор, фактически сходу оценили потребители, потому что с его помощью можно кооперировать сверление с импульсным долблением, что существенно увеличивает эффективность выполняемой обработки. Главный недочет первых моделей перфораторов заключался конкретно в том, что самым слабеньким звеном в их конструкции был патрон, который стремительно приходил в негодность под действием ударных нагрузок.

Читайте так же:
Как заглушить прослушку в кабинете

В итоге были сделаны три главных типа курковых патронов, которые в свою очередь разделяются на подтипы.

Есть патроны, в каких рабочее сопло фиксируется особым ключом, который активирует кулачки, накрепко зажимающие хвостовик применяемого инструмента. Самым значимым преимуществом патронов этого типа будет то, что они обеспечивают надежное крепление инструмента, применяемого с перфоратором. Меж тем для смены рабочего инструмента в таком сверлильном патроне будет нужно еще больше времени, чем при использовании других типов зажимных устройств.

Рабочее сопло перфоратора также может быть закреплено на нем при помощи быстрозажимного патрона (БЗП), который активизируется только за счет усилия, создаваемого руками оператора. Зависимо от конструкции патроны этого типа могут быть одно- либо двухгильзовыми, принцип деяния которых также различается.

Однорукавные патроны проще в использовании, но их можно использовать исключительно в сочетании со сверлами, которые владеют способностью автоматом перекрыть рабочий вал. Для активации такового патрона довольно одной руки. Чтоб использовать зажимное устройство с двойным сцеплением, нужно задерживать его заднюю муфту одной рукою и крутить переднюю.

Как вставить патрон на перфораторе

Для того, чтобы вставить патрон в перфоратор и собрать устройство, потребуется осуществить следующие действия:

  1. Навернуть сверло на изделие (процедуру проделывают до упора).
  2. Поместить винт в гнездо.
  3. Закрутить полностью при помощи отвертки.

Рекомендуется выбирать наиболее подходящий вариант патрона и не экономить на детали, чтобы избежать поломок инструмента в будущем. Специалисты рекомендуют брать перфоратор с собой и подбирать элемент сразу в магазине.

Неисправности в схеме электрической части перфораторов Интерскол

Перфораторы Интерскол обладают высокой ремонтопригодностью, простотой и надежностью.

Ремонт перфораторов Интерскол своими руками способен выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на уровне средней школы.

Все проявляющиеся неисправности в перфораторах Интерскол условно делятся на три группы:

  • Механические поломки ударного механизма;
  • Разрушения переключателя режимов;
  • Неисправности электрической части перфоратора.

Особенности снятия и ремонта патрона для разных производителей перфораторов

Различные модели перфораторов имеют определенную конструкцию, поэтому процесс смены патрона отличается. Есть некоторые особенности, но в основном все элементы снимаются одинаково.

  • Макита. Разборка осуществляется аналогично перфораторам фирмы Бош. Чтобы аппарат служил дольше, во время эксплуатации рекомендуется давать прибору остывать, а также осуществлять регулярный уход за предметом.
  • Зубр. Популярная торговая марка, аналогичная иностранным аналогам по своей конструкции.
  • Интерскол. Как и для любой другой модели основным требованием в процедуре является соблюдение внимательности и последовательности.
  • Бош. Разбор и сборка осуществляется по описанным выше схемам.
  • ИЭ4729э. Под подобными номерами раньше выпускались дрели. В большинстве случаев патроны на них были с коническими насадками (Конус Морзе12), поэтому последовательность разбора проводится по технологии, подходящей именно к данному типу.


В зависимости от модели процесс может отличаться
Снять патрон с перфоратора достаточно просто. Практически все модели разбираются одинаково, а для работы требуется лишь качественная отвертка. Если планируется заменить деталь на новую, то в магазин лучше отправляться с аппаратом, чтобы подобрать наиболее подходящий вариант, иначе можно испортить инструмент. Рекомендуется помнить, что на устройствах, выпущенных давно, схема снятия патрона может отличаться, поэтому при отсутствии уверенности в самостоятельном ремонте, лучше обратиться за помощью к специалисту.

Резиновая насадка для дрели и перфоратора соберет пыль и стружку при сверлении

Перфоратор очень часто применяется для обработки материалов, при сверлении или долблении которых выделяется огромное количество пыли. Данные условия способствуют износу инструмента, его агрегатных частей. Именно с целью уменьшить негативное воздействие на перфоратор и создан пылеуловитель. Если говорить о заводских устройствах, то они бывают активные и пассивные. Активные имеют собственный привод, но стоимость инструмента возрастает, причем значительно. Пассивные отбирают мощность у двигателя.

Каждый решает сам, ставить пылеуловители или нет. Некоторые пользуются пылесосом, но это не всегда удобно, приходится держать перфоратор одной рукой. Существует множество других самодельных устройств, о которых поговорим ниже.

Откуда берется пыль?

Как правило, твердые материалы сверлят перфоратором или ударной дрелью. Сверло, буровая коронка или другой инструмент разрушает материал и выносит мелкие частички на поверхность. Внутри электроинструмента стоит специальная крыльчатка. Вращаясь, она гонит холодный воздух к патрону, охлаждая двигатель и не позволяя механизму засоряться. Однако поток воздуха при этом разгоняет пыль в стороны, поднимая ее в воздух.

В зависимости от характера материала пыль будет более или менее крупной. Отличается и однородность: частички могут иметь одинаковый размер либо образовывать несколько фракций.

Образующаяся при сверлении пыль опасна для здоровья. Она способна запорошить глаза, попасть при дыхании в легкие. Чтобы избежать таких эффектов, необходимо при работе надевать респиратор, защитные очки и головной убор.

Пылесборники для перфоратора своими руками

Перфоратор очень часто применяется для обработки материалов, при сверлении или долблении которых выделяется огромное количество пыли. Данные условия способствуют износу инструмента, его агрегатных частей. Именно с целью уменьшить негативное воздействие на перфоратор и создан пылеуловитель. Если говорить о заводских устройствах, то они бывают активные и пассивные. Активные имеют собственный привод, но стоимость инструмента возрастает, причем значительно. Пассивные отбирают мощность у двигателя.
Каждый решает сам, ставить пылеуловители или нет. Некоторые пользуются пылесосом, но это не всегда удобно, приходится держать перфоратор одной рукой. Существует множество других самодельных устройств, о которых поговорим ниже.

Зачем бороться с пылью?

Пыль нежелательна по многим причинам:

  • Попадая в организм, пыль становится причиной проблем со здоровьем.
  • Частички цементной или кирпичной муки, попадая в шестерни механизмов, способны вывести их из строя.
  • Смешиваясь с водой, цементная пыль образует грязь, которую трудно отмыть.
Читайте так же:
Как рассчитать емкость конденсатора для однофазного двигателя

Поэтому с запылением во время ремонта принято бороться всеми доступными средствами. Чтобы защитить глаза, волосы и кожу, строитель носит специальную одежду, защитные очки, головной убор и СИЗ органов дыхания (респиратор или повязку из марли). Мебель и другие вещи, которые нельзя вынести из комнаты на время ремонта, закрывают газетами или полиэтиленом.

Приборы и электроинструмент выпускают в пылезащищенных корпусах. Узнать степень защиты прибора от пыли поможет индекс защиты от попадания внутрь пыли и воды (IPxx) Если прибор имеет индекс IP5x или IP6x, он не боится попадания пыли внутрь.

Однако все эти меры лишь снижают ущерб. Кардинально решить проблему позволяют приспособления, собирающие пыль еще при ее образовании.

Техническое обслуживание инструмента

Подведём краткий итог и обозначим основные шаги по уходу за перфоратором и поддержанию его в исправном состоянии.

Прежде всего, смазка. Пополнять её запасы в некоторых моделях можно без разборки корпуса через отверстия переключателей режимов. В бочковых перфораторах для этого существует специальная крышка в передней части, но через неё можно смазать только кривошипно-шатунный механизм и промежуточный редуктор.

Для смазки ствола и ударного механизма почти всегда требуется подетальная разборка и промывка. Наличие твёрдых частиц в этом механизме приводит к быстрому износу, заклиниванию поршня, закусыванию сальниковых уплотнителей. Также нужно обязательно смазывать густоконсистентной смазкой хвостовики буров и поддерживать их всегда в чистоте и смазанном состоянии, это существенно продлит жизнь патрона.

Как и любой другой инструмент, перфоратор не любит пыли. Поэтому при работе на прорези воздухозаборника лучше натянуть капроновый чулок или другой импровизированный фильтр. Но даже при таких мерах предосторожности следует периодически разбирать моторную часть и тщательно продувать её, ибо даже малейший слой пыли на обмотках сильно ухудшает отвод тепла.

Как борются с пылью в профессионалы?

Профессиональные строители имеют в своем арсенале специальное средство для борьбы с образующейся мукой: насадку на сверло или бур, к которой подключают шланг от пылесоса. Такое дополнение к перфоратору помогает собирать мусор очень чисто, но у него есть ряд недостатков:

  • На приобретение насадки приходится тратить деньги. Такие траты уместны, если приходится сверлить постоянно. Но если изредка приходится просверлить одно-два отверстия в потолке или стене, покупать специальную насадку нерационально.
  • Как правило, применение насадки требует помощи напарника, который будет держать пылесос. В быту для решения тех же задач применяют импровизированные приспособления, сделанные своими руками.

Самодельные приспособления для борьбы с пылью

Импровизированные приспособления порой не могут похвастаться столь же полным удалением пыли, как профессиональные насадки на пылесос. Но зато они гораздо дешевле и зачастую не требуют помощи при использовании.

Насадка на сверло из бутылки или стаканчика

Если вам необходимо сверлить отверстие в потолке, раскрошенный бетон в основном будет сыпаться вниз. Для сбора пыли поможет комбинация сверла или бура с бутылкой с обрезанным донышком. Подойдет и обыкновенный пластиковый стаканчик, но его нужно будет обрезать так, чтобы часть сверла, которая войдет в стену, выступала над стенками. В результате сыплющаяся вниз «мука» попадет в стаканчик, и ее легко будет удалить.

Увлажненная губка

Можно изготовить насадку из губки:

  1. на ней вымеряют центр;
  2. рисуют в центре окружность диаметром около 5 мм;
  3. по кругу канцелярским ножом прорезают поролон и удаляют его до твердой подложки;
  4. в подложке проделывают отверстие, в которое вставляют сверло;
  5. перед началом работы губку увлажняют водой.

Как и предыдущее приспособление, этот вариант более эффективен, если требуется сверлить потолок, а не стену.

Бумажный конверт

К стене под место, в котором будет просверлено отверстие, двусторонним скотчем прикрепляют конверт из плотной бумаги. Его можно сделать самому, согнув лист пополам и скрепив степлером по краю. Мусор будет сыпаться вниз, собираясь в конверте. Вместо конверта можно приклеить бумажный стаканчик.

Главный недостаток способа – легкая пыль, раздуваемая в стороны, не собирается.

Используем пылесос

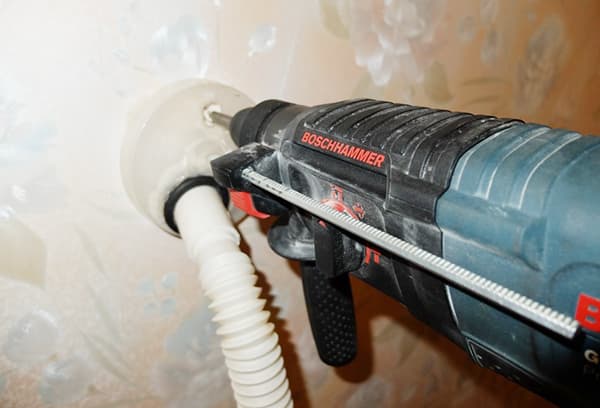

Воспользоваться пылесосом можно даже без специальной насадки.

  • Самый простой вариант – втягивать воздух самой узкой щелевидной насадкой. Она создает очень мощный поток, который хорошо затягивает частицы муки. Недостаток метода – нужен помощник.
  • Второй вариант – соорудить насадку из дощечки с просверленным отверстием и прикрепленного к ней сборника из обрезанной бутылки. Тогда сверло вводится через отверстия в бутылке и дощечке, а пылесос подключается к горлышку.

Неисправности электрической части

Механика перфоратора имеет довольно сложное устройство, чего не скажешь об электрической схеме. Тем не менее, поломки в цепи питания можно отнести к наиболее часто встречающимся. Их диагностика выполняется по ряду признаков:

  1. Отсутствие вращения или перебои в работе чаще всего являются следствием перелома сетевого шнура. Пошевелите провод в разных направлениях, удерживая кнопку включения нажатой, особенно в районе вилки и входа в корпус.
  2. Перфоратор произвольно включается/выключается при разной степени нажатия кнопки. Последняя при таких признаках признаётся неисправной и подлежит замене.
  3. При включении в коллекторе двигателя наблюдается гудящий шум и искрение. Причина тому — износ или преждевременное разрушение щёток или износ контактных ламелей.
  4. Повышенное искрение без гула может быть причиной неисправности конденсатора, что также может сопровождаться перегревом коллекторного узла.

При близком знакомстве схема питания перфоратора оказывается типовой для большинства видов электроинструмента. Для доступа к ней потребуется лишь разобрать на две половины пластиковую рукоятку, но будьте аккуратны и сразу отметьте посадочные места деталей и схему укладки жил. Для всех частей электрической схемы — кнопки, конденсатора, клемм — предусмотрена возможность замены и потому их ремонт обычно не выполняют.

Используем пылесос

Казалось бы нехитрое приспособление, но это действительно работает. Суть проста, во время сверления дрелью, непосредственно рядом с отверстием нужно держать включенным шланг пылесоса(насадку лучше снять).

Читайте так же:
Как правильно приваривать металл

В результате, вся мыль и мусор из отверстия будет всасываться в пылесос, не загрязняя при этом вашу квартиру.

Если у вас ремонт, и отверстий нужно сверлить много, можно купить специальную насадку-пылеуловитель для дрели, или сделать ее самостоятельно из подручных средств.

Конвертик на дрели

Этот вариант скорее подойдет в том случае, если отверстие сверлится в потолке. достаточно обернуть основание дрели бумагой, соорудив таким образом что-то вроде «кулька» и зафиксировать его при помощи скотча.

Смотрите также: водяные теплые полы своими руками с минимальными затратами на монтаж и эксплуатацию. Отличное решение для дома и квартиры!

Полезная статья? Оцени и добавь к себе в закладки!

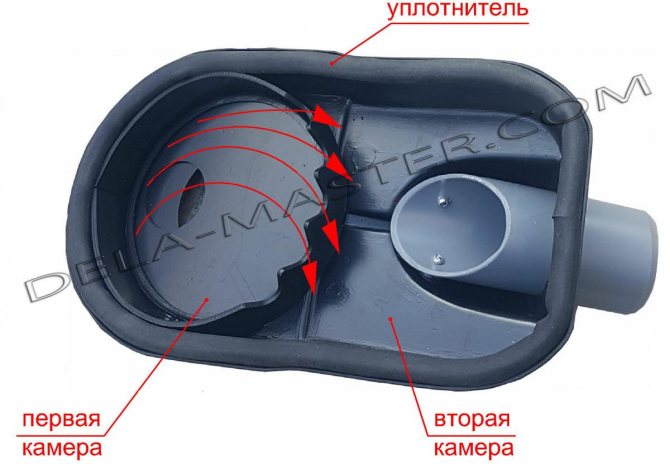

С верлим без пыли отверстия в потолке и стенах.

Перед этой темой «Сверлим (бурим) без пыли», я рассказывал как резать без пыли используя болгарку. Этот процесс был описан в статье — Монтаж штробы без пыли*. Ну а сегодня меня попросили рассказать как это делать только при работе с дрелью или перфоратором. Так что вперёд за новыми знаниями и решениями, так как будут представлены способы, которые позволят вам сверлить и бурить так, что бы пыль из под бура не разлеталась по комнате и в следствии чего, вам не пришлось долго, и нудно убирать! + Расскажем как сделать так, что бы при сверлении потолка (буром, коронкой), бетонная или гипсовая крошка не сыпалась вам на лицо!! Поехали

Все строители сталкиваются с проблемой при сверлении, бурении отверстий в потолке и стенах. Когда в глаза, на пол и предметы мебели, а также руки, перфоратор или дрель сыпет мелкими, а то и крупными фракциями отходов бурения, попросту частицами пыли.

Замена и ремонт патрона

Поломки патрона SDS обычно выражаются либо в невозможности вставить хвостовик бура, либо в его вылете во время работы. Устроен механизм фиксации до смешного просто и устранить большинство поломок можно буквально «на коленке».

Чтобы разобрать патрон, нужно подковырнуть и снять резиновый пыльник в передней его части. Отведя стакан на себя, как при вставке бура, следует снять стопорное кольцо со штуцера ствола и снять обжимную муфту вместе с пружиной. Не забудьте аккуратно достать из пазов два небольших шарика.

Коническая внутренняя часть стакана прижимает шарики в пазах, когда бур должен быть зафиксирован и позволяет им свободно перемещаться, когда стакан оттянут. Как правило, причиной самопроизвольного вылета бура служит стачивание шариков или внутренней поверхности втулки. Детали на замену можно взять в сборе с новым патроном, шарики для SDS-Plus имеют диаметр 6,9 мм и могут быть извлечены из обычного подшипника.

Заклинивание и невозможность вставить бур также могут быть следствием стачивания деталей, но зачастую к этому приводит коксование патрона высохшей смазкой или попадание внутрь посторонних предметов. В любом случае дальнейшая эксплуатация инструмента в таком состоянии приводит к разбитию посадочных пазов уже на хвостовиках буров, и вышеописанные проблемы могут в дальнейшем иметь место даже при полностью исправном патроне. Причина большинства поломок видна сразу в процессе разборки и очистки.

Как осуществляется замена патрона на перфораторе?

  • 10-11-2014
  • 18
  • 2473

Конструкция перфораторного патрона – это основная часть данного электроинструмента, на которую нужно обращать внимание в первую очередь при его покупке.

Комплектующие перфоратора

При ремонте перфоратора чаще всего вам придется осуществлять замену патрона, нюансы этого процесса нужно изучить досконально.

Это решение позволяет определить, какими именно насадками можно будет воспользоваться в дальнейшем, а также насколько просто осуществляется замена патрона. Ведь экстренный ремонт является важным фактором при подборе электрической дрели.

Что представляет собой патрон перфоратора?

Впервые электрический перфоратор был изготовлен в 30-х годах прошлого столетия. Первая электродрель была выпущена со стороны компании Bosch, которая специализируется на производстве бытовой и промышленной техники. Крутящий момент, объединенный с циклическим долблением, ожидаемо понравился всем потребителям. С этого момента электроинструмент ни разу не исчез с витрин хозяйственных магазинов.

Схема устройства ударного механизма дрели

Схема устройства ударного механизма дрели.

Но после производства первого образца оборудования большинство потребителей столкнулось с некоторыми неприятностями. Основная проблема заключалась в патроне перфоратора. Это обусловливалось тем, что одновременное долбление и сверление сильно повреждало конструкцию гнезда для насадок.

Изготовители промышленного оборудования нашли легкое решение этой проблемы – они упростили конструкцию патрона, тем самым упрочнив его структуру.

На данный момент существует 2 различных вида патронов для перфоратора:

  • ключевой;
  • быстрозажимной.

Каждый из них, в свою очередь, подразделяется на несколько типов.

Ключевой вид патрона представляет собой насадку, зажимающуюся особым ключом, который фиксирует патрон изнутри при помощи обжимного стержня. Его еще называют зубчатым или кулачковым. Главным преимуществом этого вида патрона выступает повышенный уровень надежности при закреплении. Но зачастую замена патрона требует определенного времени, если сравнивать его с другими разновидностями насадок.

Быстрозажимной вид патрона закрепляется путем зажимания насадки легким усилием, это позволяет осуществить замену вручную. Этот механизм подразделяется на 2 типа: одно- и двухмуфтовый. Первый тип предполагает установку одной рукой, но он используется только в инструментах с автоблокировкой вала. Второй тип подразумевает удерживание тыльной муфты одной рукой и раскручивание фронтовой муфты другой.

SDS-патроны (Steck, Dreh, Sitzt)

Под конец XX столетия компания Bosch совершила прорыв и доказала, что наиболее простая конструкция обеспечивает высокую надежность устройства.

Схема устройства зажимного патрона

Схема устройства зажимного патрона.

Таким образом на свет появилась новейшая категория крепления для насадок, которую сегодня все знают под сокращением SDS. Оно расшифровывается, как Steck, Dreh, Sitzt – установи, прокрути, закрепи.

Практически все электрические перфораторы сегодня используют именно эту разновидность патронов. Большинство потребителей и неопытных строителей могут спутать SDS-патрон с быстрозажимными устройствами, так как в нашей стране многие его так и называют. Но стоит помнить, что такой тип патрона закрепляется простым придерживанием, а быстрозажимное устройство предполагает зажимание патрона при помощи вращения муфт.

Читайте так же:
Как заварить чугунные тиски электросваркой видео

Все особенности закрепления и функционирования SDS-насадок интуитивно понятны из их внешнего вида, а именно из строения хвостовой части. На ней можно разглядеть 4 основных паза. Первые 2 паза открыты с торцевой стороны, другие 2 паза – закрыты. Открытые выемки выполняют роль направляющих, применяющихся для размещения насадок. Закрытые пазы призваны закреплять устройство, для этого внутри патрона имеются особые механизмы в форме шариков. При установке нужного сверла его необходимо аккуратно вкрутить, механизмы фиксируются в закрытых выемках. На этом процедура фиксации насадки завершается.

Чтобы сверло размещалось еще проще, необходимо слегка смазать его основание. Стоит отметить, что при данном методе закрепления в насадке может возникнуть легкое биение во время вращения, проявляющееся при сухом движении. Это практически не оказывает влияния на просверливание проемов, но холостое движение сверла внутри крепления уводит патрон от ударного давления. Этому неизбежно подвергаются бурильные насадки.

Разновидности SDS-патронов и их использование

Крепления патрона перфоратора типа SDS подразделяются на 5 разновидностей, отличающихся между собой различной шириной стержней для посадки. Кроме SDS-насадок, есть также насадки SDS-plus и SDS-max.

Сверла для перфоратора и их характеристики (таблица)

Сверла для перфоратора и их характеристики (таблица).

Менее распространены вариации SDS-top и SDS-quick. Наиболее популярной разновидностью можно считать SDS-plus, предназначающуюся для бурильных типов сверла с 10 мм шириной хвостовой части. Хвост размещается в 40 мм креплении, после которого уже идет функционирующая часть, ширина которой варьируется в диапазоне 4-26 мм.

Наибольшая величина зубила для оборудования с хвостовой частью типа SDS-plus равняется 1 м. Самые востребованные сверла имеют ширину в диапазоне 6-12 мм. Данная разновидность крепления встречается у перфораторов облегченного и среднего класса. Этот класс электрических дрелей является наиболее востребованным среди потребителей, его продажи достигают до 1 млн. экземпляров за год.

К облегченному классу относятся перфораторы, масса которых достигает до 3 кг. В среднем же классе представлено оборудование с массой от 3 до 5 кг. При этом вес дополнительных приспособлений, как сверла и насадки, не учитывается. Инструменты данного класса предназначены для ударного давления мощностью до 5 Дж.

Тяжеловесные виды оборудования, масса которых начинается от 5 кг, способны выдавать ударную мощность, достигающую 30 Дж. Разумеется, скорость работы такого оборудования превышает более низкие классы в несколько раз. При использовании таких перфораторов следует применять крепления типа SDS-max. Они отличаются шириной хвостовой части, которая равняется 18 мм. Кроме того, в них предусмотрена дополнительная выемка, которая позволяет увеличить ширину функционирующей части насадки до 60 мм.

Оборудование такого типа приобретается тогда, когда оно применяется в работе ежедневно. Стоит упомянуть, что массивные разновидности перфоратора имеют высокую стоимость, которая в дальнейшем легко окупается, поскольку такой тип устройства является наиболее качественным и долговечным. При покупке стоит подбирать продукцию проверенных производителей.

Как заменить патрон перфоратора?

Периодически необходимо осуществлять разборку инструмента, чтобы тщательно его прочистить во избежание несвоевременных поломок и неисправностей.

В некоторых случаях потребуется провести небольшой ремонт, для чего, в свою очередь, будет полезно знать, как заменить патрон перфоратора.

Этот процесс не требует профессиональных знаний и навыков, его может осуществить любой потребитель, имеющий базовые понятия в электротехнике. Это обусловлено тем, что патроны типа SDS имеют схожую конструкцию вне зависимости от компании-производителя.

Разборка и смазка перфоратора пистолетного типа

Разборка и смазка перфоратора пистолетного типа.

К примеру, за основу можно взять процедуру разборки перфораторного патрона компании Bosch, поскольку она является ведущим в мире производителем подобного оборудования.

Процесс разборки и сборки патрона на перфораторе выглядит следующим образом:

  • необходимо сдвинуть пластмассовую часть;
  • резиновая обшивка аккуратно удаляется;
  • при помощи отвертки осторожно демонтируется ободок крепления;
  • крепящая шайба удаляется;
  • за крепящей шайбой расположен следующий ободок, демонтирующийся отверткой.

На очереди стоит SDS-устройство, состоящее из шайбы, шарикового механизма и пружинки. Прежде всего вынимается механизм, после чего можно удалить пружинку и шайбу.

После тщательной очистки, смазывания всех элементов или замены патрона на новый сборка осуществляется в таком же порядке.

Несколько рекомендаций по подбору насадок для перфоратора

Современные изготовители промышленного оборудования стараются охватить все большую аудиторию. В погоне за расширением потребительского круга они наладили производство специальных переходников, которые предназначены для установки насадки типа SDS-max на электроинструмент, поддерживающий насадку SDS-plus.

Насадки для перфоратора

Чем выше у насадки степень закручивания спирали, тем быстрее пройдет процесс сверления.

Использование такого типа переходника является совершенно безопасным для оборудования, но категорически запрещается приобретать типы насадок, которые увеличивают заведомо меньшую ширину гнезда для насадки.

Электрооборудование облегченной или средней категории изначально не предполагает применения насадок, которые предназначаются для тяжеловесной аппаратуры. Использование таких переходников быстро разрушит составные части перфоратора, что повлечет за собой лишние денежные расходы.

Бурильные насадки для электрических перфораторов чаще всего распространяются в упакованном виде. Это обусловлено тем, что насадки такого типа тяжело поддаются ремонту, их гораздо проще заменить на новые.

Самые популярные бурильные насадки имеют внешнюю схожесть с насадками для высверливания отверстий. Но если хорошо присмотреться, можно разглядеть в них совершенно другие конструктивные особенности резьбы и спирали.

Стоит обращать внимание на степень закручивания спирали насадок. Чем выше этот показатель, тем проще происходит высверливание проема. К тому же в процессе сверления вывод излишков имеет повышенную производительность. При этом необходимо знать, что бурильные насадки таких разновидностей обладают меньшим запасом прочности. Высокопрочными насадками являются буры с наименьшей степенью закручивания спирали.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
