Как спаять наушники с микрофоном

Как спаять наушники с микрофоном

как спаять наушники с микрофоном

Схемы подключения. Схема подключения наушников к обычному джеку представлена ниже. Провода внутри имеют разный цвет покрытия, но я специально не отметил на схеме провод какого цвета как правило используется для правого или левого канала, так как бывают вариации в зависимости от изготовителя. Поэтому надёжнее будет прозвонить и определить.

Раньше, у всех ноутбуков было отдельное гнездо для микрофона. На микрофон, для его работы, подаётся питание с ноутбука на центральное кольцо. Сигнал снимается с кончика штекера. Оставшийся третий контакт является общим проводом. В общем всё так, как показано на рисунке ниже слева. Но если вы разберёте штекер, то вы там найдёте всего 2 провода а не 3. Дело в том, что и питание и сигнальный провод соединяются на плюсовую клему микрофонного капсюля, с для экономии провода их объединяют прямо на штекере, как я и показал на рисунке справа.

Сейчас в ноутбуках объединили микрофонное и гнездо для наушников, добавив ещё один контакт в джек. Теперь гарнитура (микрофон + наушники) подключается к компьютеру одним штекером, при этом вы в это гнездо можете вставить обычные наушники без микрофона и они будут нормально работать. К сожалению, купленный отдельный микрофон для компьютера работать не будет. Всё это было достигнуто изменив третий, самый длинный контакт штекера. Теперь его поделили на два и подключают к получившемуся дополнительному контакту микрофон. Схема распайки которая работает на моём ноутбуке Lenovo Z500 представлена на рисунке ниже.

Сегодня поговорим о наушниках и об их ремонте своими руками. Одной из наиболее распространенных неисправностей наушников из-за неаккуратного ношения является перелом кабеля в районе штекера. Это происходит из-за того что пользователи часто вытягивают плеер из кармана за кабель, собирая плеер, перекручивают кабель. Естественно, место возле штекера получается самым нагруженным, провод обрывается, и наушники, то играют нормально, то перестают играть.

Не спешите выбрасывать такие наушники, их можно отремонтировать. Отремонтировать их можно следующим образом, нужно просто восстановить контакт от провода к штекеру. Сделать это можно несколькими способами, например, купить такой штекер.

Они очень распространены, не дорогие, но мне не нравится их размер. Даже если закрыть глаза на то, что внутри они очень хлипко и не качественно сделаны, они работают, и можно ими пользоваться. Но они огромны.

При ремонте подобных изделий я использую оригинальный штекер. Я снимаю с него всю изоляцию, и припаиваю провод. Затем делаю бандаж из нитки и в итоге всё хорошо держится. В данный момент мои наушники прекрасно работают, и я не буду их портить. У меня есть подобная задача, мне нужно 4-х пиновый миниджек припаять к моему микрофону с оголовьем. Здесь вся последовательность действий точно такая же как если бы я ремонтировал наушники, но с одним исключением, что схема распайки здесь немного другая.

Итак, начнём! Для начала нам нужно снять защитный изоляционный корпус. Он сделан из достаточно мягкого прорезиненного пластика, либо резины, и он достаточно легко откусывается обычными бокорезами.

Откусывать нужно неглубокими слоями, не спеша, слой за слоем, пока вы не дойдёте то такого вот штекера. Это его внутренняя часть. Видны пластмассовый диэлектрик, и контакты, остатки проводов.

Первое что нужно сделать – снять остатки проводов. Для этого нам понадобится паяльник, немножко флюса, я использую обычный спиртоканифольный флюс. Паяльником прогреваем место пайки и убираем лишнее. После очистки, у нас получился вот такой штекер.

Мы очистили штекер от проводов, теперь нужно проверить, что в результате очистки мы не положили где-то соплю либо возможно, изолятор оплавился, и контакты замыкаются между собой. Грубо говоря мне нужно проверить чтобы каждый контакт не замыкался с каким либо другим. Для проверки я использую тестер, включив его на предел омы. Я ставлю щуп на один из контактов, и проверяю чтобы не было сопротивления между ним и другими контактами. Я вижу что у меня сейчас бесконечность. Перевожу щуп на следующий контакт, и проверяю дальше.

Читайте так же:
Как нарезать резьбу на деревянном стержне

Так как у нас всего две руки, то для того чтобы этот штекер припаять, нужно одной рукой держать провод, второй рукой паяльник,

и нужно чтобы ещё кто-то держал этот штекер. Вообще, идеальный вариант это зажать его в тисочки, но не у всех есть тисочки, поэтому можно прижать его каким-то тяжёлым предметом. К примеру кусачками.

Теперь мне необходимо подпаять сигнальный провод. Для этого я наношу немножко флюса к месту пайки и паяю. Один провод я запаял, теперь мне необходимо запаять второй провод таким образом, чтобы он не замыкал с первым, для этого я на него надену кусочек кембрика. Примеряем и отрезаем лишнее.

Теперь необходимо залудить и подпаять второй провод. Для этого я также наношу немножко флюса, и лужу его. Теперь необходимо припаять, для этого наносим на место пайки флюс, зажимаем штекер чем то тяжёлым и, было бы не плохо чем то прижимать сам провод. Так как в месте пайки будет достаточно горячо, то можно воспользоваться зубочисткой.

На внешний вид всё хорошо, всё красиво. Теперь можно всё отмыть от флюса, чтобы было ещё красивее. Но одного только внешнего недостаточно, нужно снова проверить чтобы у нас соседние выводы не замыкали, для этого опять же воспользуемся нашим мультиметром, переключим его на измерение сопротивления, выберем омы. Проверяем что щупы правильно подключены, для этого замыкаем их и у нас показания 0.3 Ом. Теперь, так же как и в прошлый раз, проверяем электрический контакт между одним из выводов и оставшимися. Теперь, если у вас будут наушники, то между некоторыми парами контактов будет сопротивление, дело в том, что у самих динамиков сопротивление катушки примерно несколько десятков ом, имейте это ввиду и не спутайте короткое замыкание с сопротивлением динамиков, если у вас будет короткое замыкание, то там будет 0 ом. На данном этапе нужно проверить как всё функционирует. Для этого, так как у меня сейчас микрофон, я его вставлю в звуковую карту компьютера и проверю работает ли он. Если у вас наушники, вставляем штекер в плеер, убеждаетесь что он работает, при этом покрутите немножко баланс, убедитесь что вы правильно запаяли левый и правый наушник. На данном этапе всё ещё можно исправить, дальше исправить будет сложнее.

Я всё проверил, у меня всё работает. Можно взять термоусадочную трубку, и усадить штекер в неё, но она опять же не даст достаточного сцепления, поэтому дёргая кабель, я буду дёргать место пайки и естественно у меня провод перебьётся через некоторое время. Нужно сделать так, чтобы провод фиксировался к штекеру. Для этого мне понадобятся обычные швейные нитки, и клей. Нужен клей, который при высыхании остаётся эластичным, другими словами не хрупким, и желательно чтобы он был прозрачным. Подойдёт клей глобус, либо такой вот клей, но он не прозрачный, и при высыхании, он немного тёмный.

Для того чтобы нитка держалась, я её пропитаю клеем. Для начала я нанесу немножко клея на штекер, а затем берём нитку, держим её с одной стороны пальцем, и плотненько наматываем. Наматывать нужно плотно, потому что именно за счёт плотности этой примотки и приклейки, у нас провод будет прикреплён к самому штекеру. Обматывать нужно равномерно чтобы не оставалось пустот.

Если видим какие-то пустоты, через которые видны контакты, то мы в том месте дополнительно доматываем. Вот в принципе и всё, завязываем ниточку. Можно и так оставить, но эти узелки они со временем развяжутся, и эта нитка начнёт слезать. А можно дополнительно пропитать клеем. Лично я пропитываю ещё раз сверху клеем, и если этот клей прозрачный, то он пропитает, и при высыхании он как будто залакирует эту поверхность. Даём клею хорошенько пропитаться, и у нас в итоге получится, когда клей высохнет, у нас получится такой, можно сказать монолитный, корпус, который будет очень прочно держаться, и по надёжности будет не хуже нового. Кончено он будет выглядеть не так презентабельно, не так привлекательно, но тем не менее свои функции он будет выполнять.

Читайте так же:
Какой материал обладает наименьшей теплопроводностью

Вот и всё, теперь нужно оставить чтобы клей высох, это нужно сделать в подвешенном состоянии, чтобы этот штекер не коснулся грязи, либо какой-то бумаги, которая потом приклеится, и оторвав, вы оставите часть бумаги на штекере, и будет не красиво.

Как припаять штекер к наушникам: пошаговая инструкция

Довольно часто случается в жизни любителей музыки такая ситуация, что любимые наушники перестают работать. Наиболее распространённой проблемой является механическое повреждение кабеля возле штекера. Происходит это по различным причинам: резко выдернули разъём из гнезда, зацепились за что-то или зажали молнией. Да и просто от времени. Как же исправить ситуацию и вернуть наушники к жизни? Давайте же разберёмся, как припаять штекер к наушникам.

Что нужно сделать первым делом

Перед тем как приступить к самостоятельному ремонту, надо определить характер полученных повреждений и возможность замены одного лишь разъёма. Бывает так, что, помимо этого, требуется и замена кабеля.

Также стоит оценить финансовую сторону вопроса: покупка необходимого инструмента может вылиться в стоимость работы в мастерской, а то и замены наушников на аналогичные новые. Ответы на эти вопросы подскажут, с чего начать работу, как припаять штекер 3.5 к наушникам и нужно ли это.

Необходимые инструменты

В магазинах в большинстве своём продаются разборные штекеры, которые состоят из двух частей: самого разъёма и корпуса, в который первый вкручивается. Также они различаются по своему качеству и материалу изготовления. Несомненно, для более качественных наушников надо выбирать более дорогой разъём, чтобы помехи от дешёвого «джека» не портили радость обладания хорошими наушниками.

Для данной операции нам понадобятся:

  1. Сами наушники или гарнитура с неисправным или оторванным разъёмом.
  2. Новый разъём, который вы будете инсталлировать.
  3. Маломощный паяльник с тонким жалом.
  4. Припой, канифоль и флюс.
  5. Острый нож или пассатижи.

Это минимальный набор инструментов, имея который, можно приступать к работе. Хороший инструмент – это залог успеха, так как припаять штекер к наушникам с помощью него будет легче.

как припаять штекер к наушникам

Как заменить штекер наушников

Чтобы грамотно выполнить операцию по восстановлению работоспособности наушников, необходимо знать, как припаять провода наушников к штекеру, какие из них куда идут, и следовать инструкции. Делается это в несколько простых шагов.

Шаг первый – подготовка проводов к последующей пайке. Перед началом работы необходимо всё подготовить, сняв изоляцию с проводов. Это упростит дальнейшую работу. Сделать это можно острым ножом или пассатижами.

Должно получиться три провода: красный, чёрный (возможно белый, синий или зелёный) и экранирующая оплётка (также может иметь изоляцию, чаще прозрачную). С красного и чёрного проводов изоляцию следует снять не до конца, оставив по 2-3 мм для того, чтобы в последующем не было между ними контакта.

как припаять провода наушников к штекеру

Шаг второй – подготовка разъёма к последующей пайке. Купленную в магазине запчасть стоит разобрать на составляющие элементы. Следует немного поцарапать места будущей пайки, так как это позволит более качественно припаять штекер к наушникам.

После этого провода необходимо облудить припоем, стараясь не задевать точки, к которым паяться не будете. Места в разъёме и так мало, и лишние «сопли» припоя только усложнят дальнейшую пайку.

как припаять штекер 3 5 к наушникам

Шаг третий – непосредственно сама пайка. Первое, что стоит сделать, это продеть провод в корпус разъёма. Сделать после это уже не получится, придётся переделывать. Перед пайкой стоит обратить внимание, какой провод шёл на наконечник. Это должен быть левый канал, то есть чёрный провод. Первым делом припаивают «землю», а затем уже каналы – левый и правый.

Читайте так же:
Как проверить тиристор тестером

как припаять штекер к наушникам с микрофоном

Шаг четвёртый – изолирование и сборка разъёма. Для того чтобы контакты не замыкали и не испортили наушники, стоит заизолировать разъём. Проще всего это сделать изолентой. Для этого стоит аккуратно, тонким слоем, обмотать штекер, проверяя, садится ли корпус на место. Если всё сделано правильно, разъём соберётся, и наушники будут работать.

как правильно припаять штекер к наушникам

Как заменить штекер гарнитуры

Наушники с микрофоном – гарнитура – имеют немного другую конструкцию, нежели простые наушники, но при этом не настолько отличающуюся, чтобы не справиться с этим. Так как припаять штекер к наушникам с микрофоном?

Гарнитура имеет всего лишь на один провод больше, чем обычные наушники. Этот провод идёт на микрофон. Распиновка разъёма может сильно отличаться в зависимости от производителя гарнитуры, но выделяют основные две:

  1. CTIA, где распиновка от кончика выглядит как левый-правый-общий-микрофон.
  2. OMTP, где всё немного по-другому – левый-правый-микрофон-общий.

При пайке, если есть такая необходимость, можно переделать из одного стандарта в другой путём перестановки двух крайних проводов.

Что делать не надо

Самая серьёзная совершаемая всеми ошибка – это лишняя спешка, так как правильно припаять штекер к наушникам не так-то просто. Работа с пайкой довольно кропотливая и аккуратная, скорость приведёт к ошибкам, которые могут серьёзно сказаться на работоспособности, а то и полностью испортят гаджет. Основными ошибками самостоятельного ремонта являются такие:

  1. Некачественная пайка, из-за чего спустя какое-то время наушники или гарнитура перестают работать.
  2. Плохое изолирование контактов, из-за которого также не работают наушники.
  3. Покупка некачественного разъёма, из-за чего сделать хорошо не представляется возможным.
  4. Не стоит использовать штекер с коротким замыканием. Он может убить динамики, что приведёт только к замене.
  5. Неправильная разметка длины проводов не позволит собрать разъём.

Советы и секреты

  1. Тестер в режиме омметра подскажет, как припаять штекер к наушникам, если цвета сильно отличаются от привычных, а вы забыли, какой канал где был.
  2. Левый канал любых наушников – самый конец штекера. Второй за ним всегда правый.
  3. Если нет возможности купить разъём, можно сохранить предыдущий, а корпус сделать из колпачка ручки или эпоксидной смолы.
  4. При пайке дешёвого штекера вставьте в него пружину от той же авторучки. Выступая за конец разъёма, она спасёт провод от перегибов.
  5. Для более удобной работы с разъёмом можно изготовить простейший держатель. Для этого надо просверлить в дереве отверстие и вставить в него штекер.

Как видим, при соблюдении простых правил и следовании инструкции работа по замене разъёма наушников не такая уж и сложная. При наличии инструментов и должной сноровки сделать это можно за полчаса. Зато потом радость от того, что вы сами отремонтировали любимые наушники, не сравнится ни с чем.

Узнаем как паять наушники: общие рекомендации и частные случаи

Любые, даже достаточно дорогие наушники, — весьма недолговечный аксессуар. Но если у вас стал барахлить один наушник, вы случайно порвали провод или отломали штекер — это еще не повод выкинуть гарнитуру в мусорное ведро.

Диагностика проблемы

Перед тем как паять наушники, необходимо разобраться, в чем причина неполадки. Самая вероятная причина — механическое истончение проводов внутри кабеля. Как правило, это место их присоединения к наушнику или штекеру. В ряде случаев причиной может быть разрыв проводков в результате сильного защемления, удара и т. д.

как паять штекер наушников

Определить, какой провод наушника поврежден, несложно — он обычно безмолвствует, или же звук издается из него с характерными хрипами. Для диагностики можно слегка покачать основной кабель. Ищут неисправности постепенно, от наушника к штекеру. Место перелома чувствуется при перегибании на 90 градусов провода вокруг большого пальца. Если при такой диагностике звук чудом восстановился, то заменить придется именно штекер.

Читайте так же:
Как пользоваться доменной печью

Участок повреждения (если он не явно выражен) обнаруживается с 50%-й вероятностью при разборе соединения наушника с проводом и уверенностью в определении неисправного канала.

Что необходимо для ремонта

Непосредственно перед тем, как паять провода от наушников, проверьте наличие следующих инструментов и материалов:

  • припой;
  • паяльное устройство;
  • канифоль;
  • технический нож;
  • таблетки аспирина (ацетилсалициловой кислоты) — сгодятся даже просроченные.

Как правильно паять наушники

как паять наушники

Рассмотрим первый эффективный способ:

  1. Чтобы перестраховаться, обрежьте на 1-3 см больше кабеля, чем включает его в себя проблемный участок.
  2. Нужный канал находится по цвету. Общий — синий или желтый, иногда просто медный, без изоляции. Правый канал — зеленый, левый — красный.
  3. Снимите изоляцию — на более 0,5 см от конца кабеля. Полимерная легко и аккуратно удаляется строительным ножом. Если она лаковая или из краски, то потребуется паяльник. Можно также аккуратно зачистить ножиком.
  4. Следующий пункт — лужение концов припоем. Нагрейте паяльник, возьмите наконечником его «жала» маленькую частичку припоя.
  5. Установите кончики проводков на канифоль и ровным слоем распределите припой по всей их поверхности. Провода готовы к пайке.

Если вы хотите совместить процедуру удаления лаковой изоляции и лужения, то вам потребуется таблетка аспирина. Хочется предупредить, что такой ремонт нужно проводить в проветриваемой комнате, стараться не вдыхать дым. Кладите провод на таблетку, затем действуйте паяльником с жирной капелькой канифоли. Это сочетание подчистую удаляет покрытие из лака.

Второй способ пайки

Второй способ, подсказывающий, как паять наушники с лужением проводков наждачкой:

  1. Зерна наждачной бумаги не должны быть особо крупными. Самого материала понадобится маленький кусочек.
  2. На материал нанесите немного канифоли, затем разместите на ней проводок.
  3. Прогрейте как следует его паяльником, вытяните. Лак на проводе начнет размягчаться.
  4. Повторяйте процедуру с вытягиванием, пока изоляция полностью не соскоблится.
  5. После ремонта заизолируйте участок термоусадкой или изолентой.

Некоторые снимают изоляцию с помощью огонька зажигалки, затем удаляют нагар спиртом и флюсом.

Ремонт штекера

Как паять перекусанные провода от наушников, мы разобрали. Припайка штекера производится по похожей схеме, имеющей свои особенности.

Для начала ознакомьтесь со схемой подключения обычных наушников.

как паять провода от наушников

Как паять штекер наушников:

  1. Отрежьте неработающий штекер, с проводками проведите те же действия, что были описаны выше. Важно оголить их минимальные участки (2-3 мм), так как соприкосновения голых проводов в эксплуатации может привести к короткому замыканию.
  2. Проденьте новый штекер через корпус основания наушников.
  3. Соединительные участки на штекере стоит немного поцарапать для более легкой пайки. В местах присоединения кабеля их стоит также облудить.
  4. Сначала присоединяется «земля» (медный провод), затем левый (белый) и правый (красный) каналы.
  5. Защитите участок изолентой. Чтобы пайка случайно не нарушилась, в непосредственной близости от заизолированного участка завяжите на проводке узелок.
  6. Закройте участок корпусом.

А эта схема пригодится тем, кто чинит наушники, снабженные микрофоном (гарнитура).

как правильно паять наушники

Как паять наушники с микрофоном? По такому же алгоритму, только присоединить к штекеру придется четыре проводка вместо трех.

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

  • некачественно спаяны соединения;
  • беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
  • проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

  1. Обрежьте провод рядом с нерабочим наушником.
  2. Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
  3. Зачистите, залудите проводок.
  4. Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

как паять перекусанные провода от наушников

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

Читайте так же:
Отрезной диск по металлу какой лучше

Как припаять штекер к наушникам

Как припаять штекер к наушникам 26.06.20

В этой статье мы рассмотрим как припаять наушники к штекеру и что для этого нам понадобится.

В 21 веке, сложно представить свою жизнь без наушников, будь-то вкладыши, вакуумные затычки или большие накладные лопухи. Но почти каждому пользователю приходилось сталкиваться с их неисправностями. Судя по опыту, поломки наушников связаны с обрывом самого кабеля возле штекера либо самого наушника(ов). Если обратиться в мастерскую с такой проблемой — на вас, как минимум, косо посмотрят. И в большинстве случаев, наушники можно восстановить самому, если у вас есть минимальные навыки обращения с паяльником.

В этой статье мы рассмотрим как припаять наушники к штекеру и что для этого нам понадобится.

А теперь, ближе к делу!

Содержание:

  1. Необходимый инструмент.
  2. Типы штекеров. (Матчасть)
  3. Последовательность действий.

1. Необходимый инструмент.

Для начала, давайте разберемся, что нам нужно.

    .
  1. Активный флюс и смывка для него. .
  2. Минимальный инструмент (нож, кусачки т.п.)
  3. Сам штекер и наушники.

Даже если у вас чего-то из перечисленного нет, будет полезно приобрести и иметь в хозяйстве, к тому-же стоит это удовольствие недорого. Все необходимое можно приобрести здесь https://sxema.com.ua/

2. Типы штекеров. (Матчасть)

Для начала, нам нужно знать какое значение имеют цвета проводов и их количество. Количество и цвет проводов может отличаться, в зависимости от модели.

Зачастую, цвета проводов используют стандартные:

  • красный — правый канал.
  • зелёный, синий либо белый провод — для левого канала
  • жёлтый, медный и т.п. — для общего провода.

К штекеру может приходить разное количество проводов:

  • 2 провода, для одного наушника либо моно-наушников.

  • 3 провода, для моно- или стерео-наушников (как правило для стерео-наушников).

  • 4 провода, для стерео-наушников:

Либо для гарнитуры:

  • 5-6 проводов, для гарнитуры с микрофоном.

3. Последовательность действий.

Как припаять провода к штекер для наушников?

Для начала, нам нужно избавится от старого штекера — отрезаем его. Запоминаем распиновку проводов на старом штекере, чтоб избавить себя от лишней прозвонки. Так как провода наушников довольно тонкие, нужно вести себя с ними нежно. Максимально аккуратно зачищаем провода от изоляции. После, нам нужно залудить их кончики. Дальнейшие действия будут зависеть от того, какой у вас штекер.

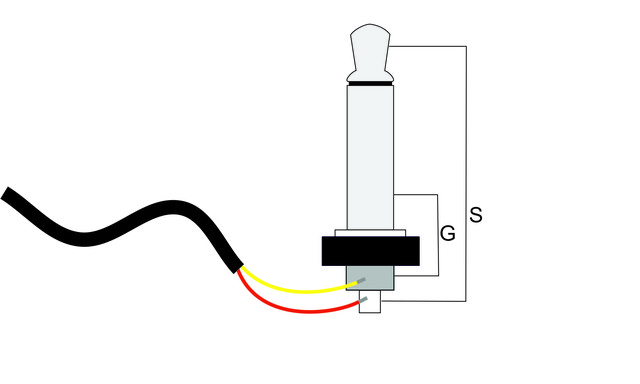

2 провода:

Тут всё элементарно и перепутать просто нечего, паяем согласно картинке.

3 провода:

В этом случае, также ничего сложного нет. В зависимости от цвета проводов припаиваем провода на соответствующие пины на штекере.

4 провода:

В данном случае есть несколько вариантов развития событий. Всё зависит от того, какой у вас тип наушников и штекера.

В случае, если у вас наушники без микрофона и штекер имеет тип TRS (3 контакта). 2 провода используются как сигнальные и 2 как общие. Смотрим куда были припаяны провода на старом штекере. В случае, если старый штекер не сохранился, попробуйте подобрать соответствие по цветам из пункта — 2. И паяем.

В случае, если у вас стерео-наушники с микрофоном (гарнитура). 2 кабеля — сигнал на наушники, 1 — сигнал микрофона и 1 — общий.

Так-же, бывает что сигнальный кабель микрофона в белой ПВХ-изоляции обмотанной медным проводом, который является общим.

5-6 проводов:

Действия в этом случае аналогичны предыдущим пунктам. Смотрим на старый штекер, припаиваем по местам. Если штекера нет, то можно попробовать определить по цветам, какой провод за что отвечает. Но бывают реализации гарнитуры с 5-10 проводами в кабеле. Никто, к сожалению, не сможет сказать наверняка какие провода за что отвечают. Можно посоветовать лишь одно: берите мультиметр и прозванивайте провода, для определения распиновки.
