Как выпаять радиодетали из плат?

Вышедшие со строя электрические приборы вовсе не обязательно сразу отправлять в утиль, ведь отдельные электронные компоненты с них могут запросто пригодиться для ремонта или конструирования различных самоделок.

Единственная проблема, с которой сталкиваются начинающие электрики — как выпаять радиодетали. Несмотря на кажущуюся простоту, этот процесс требует особого внимания и применения специальных приспособлений, значительно упрощающих выпаивание радиодеталей.

Инструменты, которые нам понадобятся

Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.

Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:

  • Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https://www.asutpp.ru/payalnik-svoimi-rukami.html
  • Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
  • Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.
  • Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.
  • Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.

Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.

Методы демонтажа радиодеталей из плат

Демонтаж радиодеталей может производиться при помощи классического
паяльника, когда вы прикладываете нагревательный элемент к выпаиваемой детали и
поддеваете ее слесарным инструментом. Но эта методика не требует особых
разъяснений, поэтому далее мы разберем более сложную работу и способы ее
реализации в домашних условиях.

Феном

Паяльный фен представляет собой бесконтактный вариант паяльника, который не
менее эффективно позволяет выпаять радиодетали. Преимущества такого метода
вполне очевидны, к примеру, при демонтаже микросхемы вам нет необходимости
выпаивать каждую ножку микросхемы. Достаточно нагреть потоком воздуха
определенную область на печатной плате, и весь припой расплавится одновременно.
Затем радиодеталь поддевается отверткой
или вытягивается пинцетом.

Недостатком выпаивания с помощью фена является нагрев непосредственно самих деталей, что впоследствии может привести к выходу их со строя. Поэтому если вы решили выпаять микросхемы, конденсаторы или транзисторы за счет общего нагрева места их фиксации, обязательно после этого проверьте их работоспособность.

Чтобы выпаять радиодетали феном необходимо выполнить следующий порядок действий:

  • Зафиксируйте
    плату в устойчивом положении, учтите, что с обратной стороны вам придется
    орудовать пинцетом или отверткой. Радиолюбители часто используют специальные
    подставки для фиксации печатной платы, поэтому если вы планируете часто
    заниматься пайкой, следует обзавестись таким приспособлением.
  • Запустите
    паяльный фен и разогрейте контакты выпаиваемой радиодетали. Не задерживайте
    поток воздуха в одной точке, особенно, если вы собрались выпаивать smd радиодетали. Постоянное перемещение нагревательного воздействия позволит
    избежать перегрева и выхода со строя smd компонентов. Если нужно,
    прогревайте участок по нескольку раз, чтобы появились признаки оплавления
    припоя.
  • Когда олово
    станет пластичным, приподнимите smd микросхему и отделите ее
    от поверхности. Если вся деталь отделяется по частям, вытягивайте ее аккуратно,
    чтобы не переломить микросхему или не оторвать ножки.
Читайте так же:
Как легко просверлить бетонную стену

С гильзой

Гильза представляет собой полую конструкцию из металла, в которую должна поместиться ножка радиодетали. Наиболее ярким представителем гильз являются насадки, крепящиеся к жалу паяльника или паяльные иголки.

Их использование актуально в тех случаях, когда вам нужно прогреть конкретный участок или воздействовать на определенную ножку. Они позволяют выпаять конденсаторы, прогревая вывод по всей окружности, из-за больших размеров, прогревать их напрямую довольно сложно. Технология пайки с помощью гильзы приведена на рисунке ниже:

Технология выпаивания гильзой

Рис. 5. Технология выпаивания гильзой

Преимуществом данного метода является равномерное прогревание только оловянного слоя, вся радиодеталь не подвергается прямому воздействию паяльника. Гильза при этом выступает в роли термического распределителя относительно вывода.

Если у вас нет под рукой заводских насадок или набора иголок, их можно заменить медицинской иглой или металлической трубкой подходящего диаметра. Главное, чтобы ее можно было надеть на ножки транзистора или электрического конденсатора, который вы собираетесь выпаять.

Если вы собираетесь постоянно выпаивать элементы, будет целесообразно приобрести набор иголок, тем более что их стоимость не так уж и велика.

Процесс демонтажа радиодетали со старых плат с помощью иглы заключается в следующем:

  • Наденьте иглу
    на ножку, размер отверстия подбирается таким образом, чтобы она легко
    надевалась, но не болталась, а свободно входила бы в отверстие на плате.
  • Включите
    паяльник и разогретым жалом начните плавить припой.
  • По мере
    размягчения начните проворачивать иглу, чтобы отделить вывод радиодетали от
    олова.
  • Все ножки
    отделяются достаточно легко и остаются целыми, благодаря чему радиоэлемент
    останется пригодным к дальнейшей эксплуатации.

Единственное, что может препятствовать повторному использованию детали –
это наличие свинцово-оловянной смеси на ножках, которая собирается полостью
гильзы. Но ее довольно легко удалить разогретым паяльником.

С оловоотсосом

Данный метод позволяет выпаять радиодетали, втягивая разжиженный припой в
отдельную емкость. Оловоотсос может представлять собой как шприц, так и резиновую
грушу с носиком из негорючего термоустойчивого материала. Он продается в
заводской комплектации, но при отсутствии такового можно сделать его самостоятельно
из резиновой вакуумной груши или медицинского шприца, которые присоединяются к
металлической трубке.

Он продается в заводской комплектации, но при отсутствии такового можно сделать его самостоятельно из резиновой вакуумной груши или медицинского шприца, которые присоединяются к металлической трубке.

Чтобы выпаять радиодетали оловоотсосом разогрейте место соединения
паяльником, пока олово не перейдет в разжиженное состояние. Затем взведите
приспособление и втяните припой из-под контакта вакуумным отсосом.

Соберите оловоотсосом

Рисунок 6: соберите оловоотсосом

При большом объеме выпаиваемых радиодеталей, трубку оловоотсоса необходимо
периодически чистить. Этот метод позволяет оставить чистую плату, что весьма
актуально в тех ситуациях, когда вы хотите заменить вышедшею со строя
радиодеталь.

Читайте так же:
Какими электродами варить 12х18н10т

С помощью демонтажной оплетки

Демонтажная оплетка представляет собой медную проволоку маленького диаметра, собранную в плоский шлейф и пропитанную канифолью. При отсутствии заводской оплетки ее можно сделать из брони коаксиального кабеля или медного многожильного провода.

Процесс выпаивания радиодеталей заключается в следующем:

  • Разогрейте паяльник до такой температуры, чтобы он легко расплавил нужный вам припой.
  • Приложите к выводам радиодетали оплетку и начните разогревать ее паяльником.
  • Когда олово
    впитается в оплетку, удалите радиодеталь с помощью пинцета.

При больших объемах пайки демонтажная оплетка расходуется в довольно большом количестве.

9 способов демонтажа электродеталей

Приветствую всех мозгочинов! В этой статье предлагаю вам обзор нескольких способов демонтажа электродеталей с плат, ознакомится с которыми будет полезно, особенно если вы занимаетесь ремонтом электроники или собираете электрокомпоненты для своих самоделок.

9-sposobov-demontazha-elektrodetaley10

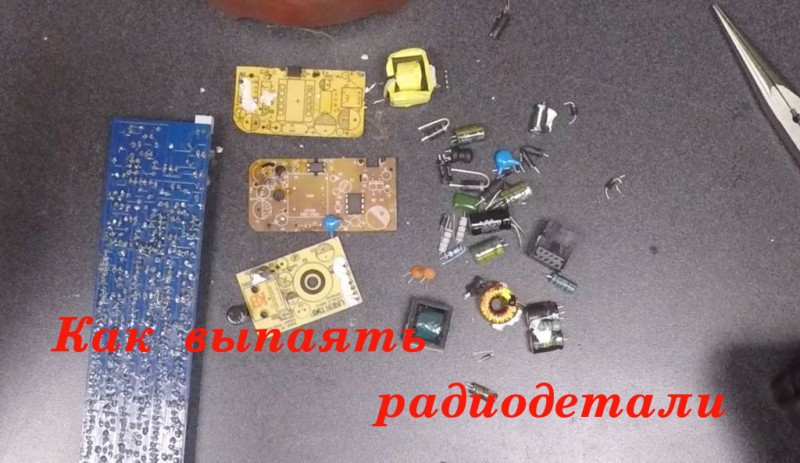

В данном мозговидео показываются 4 способа выпайки деталей.

Шаг 1: Демонтаж на «паяльной ванне» и другие «грубые» способы

9-sposobov-demontazha-elektrodetaley2

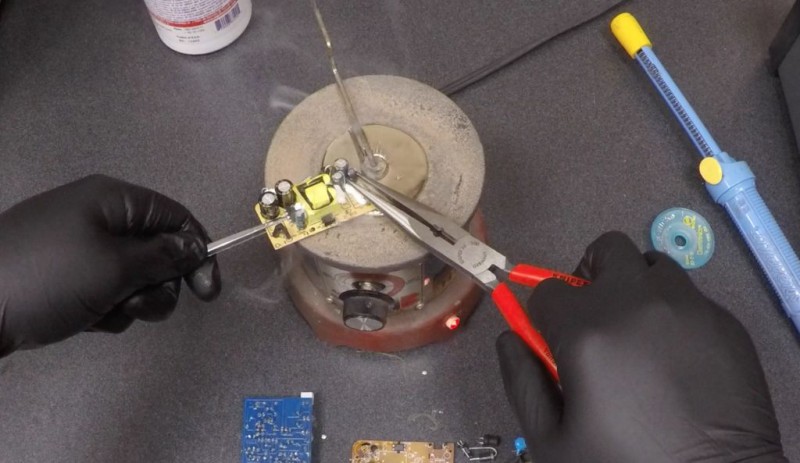

Первый способ самый «разрушительный» и его можно применять лишь когда вы не планируете сохранить плату в целостности. Я им пользуюсь для одновременной выпайки большего количества деталей. У меня есть специальный ящик со старыми печатными платами и который время от времени пополняется,однажды я распаяю их все. Данное мозгозанятие по демонтажу всех деталек с плат я считаю весьма терапевтическим и расслабляющим.

Чтобы немного ускорить процесс нижнюю сторону платы можно покрыть флюсом, но это не обязательно, а далее, удерживая плату пинцетом над паяльной ванной, плоскогубцами вынимаем все необходимые радиодетали.

Действенной альтернативой этому способу является использование небольшой бутановой или пропановой горелки для нагрева нижней стороны платы перед тем как вынуть их плоскогубцами. И вообще отлично если вы обладатель бунзеновской горелки с ситом на штативе.

Если вы выпаиваете детали для поделок, то не бойтесь использовать для обрезки платы такие инструменты как ножовка по металлу или большие ножницы.

Есть еще один «грубый» способ: нагреть припой на радиодеталях и стукнуть плату о край контейнера. Детальки при этом, как правило, выпадают, если нет, то побольше разогрейте припой. Во время этого способа обязательно надевайте защитные очки, чтобы расплавленный припой не попал в глаза.

ВНИМАНИЕ! Все описанные в этом мозгоруководстве способы выпаивания радиодеталей необходимо осуществлять в хорошо проветриваемом помещении, а при использовании горелок, то еще и в респираторе.

Шаг 2: Ручной «оловоотсасыватель»

9-sposobov-demontazha-elektrodetaley3

Для демонтажа электродеталей можно использовать и такую вещицу как «ручной оловоотсасыватель», который хорошо себя ведет для выборочного удаления припоя через отверстия в печатной плате. Маленькие и дешевые варианты такого мозгоприбора менее функциональные, и хотя они преподносятся как «компактные», но из-за ограниченной длины и небольших цилиндров работают не качественно.

Шаг 3: Фитиль, впитывающий припой

9-sposobov-demontazha-elektrodetaley4

9-sposobov-demontazha-elektrodetaley5

Впитывающий фитиль это по-существу медная оплетка, которая при нагреве впитывает припой. Качественный впитывающий фитиль должен хорошо удерживать припой. Пользоваться им просто — накройте им то место, с которого вы хотите удалить припой, и проведите по нему разогретым паяльником. Припой при этом должен довольно быстро впитаться, если же нет, то вероятней всего ваш фитиль плохого качества, и исправить это можно с помощью небольшого количества флюса — нанесите флюс на фитиль и приложите этим местом к контакту, с которого нужно удалить припой. Также можно перед «впитыванием» подпаять еще припоя к контакту, если на нем слишком мало этого припоя и он не впитывается.

Читайте так же:
Каков заряд конденсатора пускового устройства электродвигателя
Шаг 4: Аппарат для удаления припоя

9-sposobov-demontazha-elektrodetaley6

Если вы ремонтируете большое количество плат, то вам определенно нужен такой агрегат как этот. Он представляет собой паяльник с отверстием по центру жала, которое соединено с вакуумным насосом. Для демонтажа просто прикладываем кончик к припою на контакте и наблюдаем как он всасывается. Но сказать, что только этого мозгоаппарата достаточно, я не могу.

Шаг 5: Паяльная станция

9-sposobov-demontazha-elektrodetaley7

Для одновременной выпайки большого количество деталей поверхностного монтажа лучшим вариантом является паяльная станция с феном и опцией регулируемого нагрева. Если вся плата заполнена деталями поверхностного монтажа, то можно просто «счистить» все компоненты как только плата разогреется, при этом для каждой детали используется насадка подходящей формы.

Можно конечно использовать обычный термопистолет, но при этом будьте осторожны, так как можно повредить другие радиодетали и саму плату.

Шаг 6: Демонтажный пинцет

9-sposobov-demontazha-elektrodetaley8

Великолепная вещь для выборочного удаления деталей поверхностного монтажа это пинцет с подогревом. После того как он достаточно нагрет, компоненты просто «вырываются» им с мозгоплаты.

Шаг 7: Термостол

9-sposobov-demontazha-elektrodetaley9

Для нагревания плат до нужной паяльной температуры можно использовать высоко мощный электрический термостол. Если у вас нет такого мозгоаппарата, то я видел как некоторые заменяют его обычной сковородой на кухонной плите, чтобы демонтировать электродетали.

Шаг 8: Сжатый воздух

Перед тем как удалять припой с плат данным способом, необходимо обязательно надеть защитные очки. После этого можно паяльником разогреть контакт и с помощью потока воздуха из баллончика «сдуть» припой.

Способ довольно грязноватый, и я рекомендую применять его для плат, из которых вам нужны лишь детали, потому что по окончании припой у вас будет повсюду. Повторяюсь, немного грубовато, но это работает.

Шаг 9: «Тяжелый» способ

Если имеются лишь паяльник и немного припоя, то и в этом случае можно удалить припой с контактов, но это будет намного сложнее, чем вышеописанные способы. Суть в том, чтобы подпаять еще припоя к контакту, и это реально помогает при выпайке деталей с несколькими выводами. В таких случает очень трудно быстро и одновременно нагреть все выводы, но если добавить флюса и приличное количество припоя, то это ускорит процесс. Существует даже специальный низкотемпературный провод-припой который как раз и используется для выпайки электрокомпонентов. Вместо провод-припоя для ускорения процесса удаления мозгоприпоя можно использовать низкотемпературную паяльную пасту, удобно использовать ту, которая поставляется в тюбике-шприце.

Еще один способ выпайки компонентов поверхностного монтажа, но знайте что это не очень хорошо, — очень аккуратно срезать припой с помощью тонкого ножа или лезвия. Нагрейте дополнительный припой и с помощью впитывающего фитиля расчистите участок платы, а затем «подрежьте» припой на контактах как можно ближе к телу компонента. Не используйте для этого ножницы, так как ими вы скорее всего повредите подложку платы.

Шаг 10: Спасибо!

Благодарю за то, что нашли время на чтение этого мозгоруководства! Надеюсь вы узнали из него что-то новое для себя!

Как выпаять микросхему

как выпаять микросхему

Всем привет. Очень часто начинающие радиолюбители сталкиваются с проблемой демонтажа микросхем в DIP корпусе. Сегодня я расскажу о самом простом способе как выпаять микросхему из платы паяльником. Как известно большинство радиодеталей: конденсаторы, резисторы, диоды, транзисторы, имеют несколько ножек. Как правило, не возникает проблем с демонтажом этих радиоэлементов. Нагревая по очереди каждую ножку, радиолюбитель с легкостью может извлечь нужную радиодеталь из платы. Гораздо сложнее дела обстоят с выпаиванием элементов, в составе которых находятся большое количество ножек, таких как: дроссели, трансформаторы, различного рода фильтра и особенно микросхемы.

Читайте так же:
Как резать оргстекло видео

Такие много выводные элементы можно извлечь из платы несколькими способами, а именно тремя. Можно воспользоваться различного рода оловоотсосами, отдельными или совмещёнными с паяльником:

оловоотсос с паяльником

Этот способ наиболее эффективный, но не у каждого радиолюбителя в наличие может оказаться оловоотсос, особенно у начинающего.

Не стоит забывать ещё один очень хороший способ, а именно использование оплётки от экранированного кабеля. Суть его заключается в следующем. Место пайки разогреваем паяльником через оплетку. Олово разогревается и впитывается в эту оплётку, тем самым удаляется, освобождая ножку вывода радиодетали.

Существует и третий способ демонтажа много выводных радиодеталей. По эффективности он не уступает оловоотсосу. По показателю цена-качество даже выигрывает, так как стоит копейки. Речь сегодня пойдёт о медицинской игле. Итак, нам понадобится игла от шприца:

игла от шприца

Внутренний диаметр иголки нужно подобрать такой, чтобы она могла плотно одеваться на вывод микросхемы. При помощи напильника нужно сточить острый край иглы сделать его плоским слегка заострённым. Чтобы было удобно пользоваться, можно удлинить противоположный край иглы, сделать, таким образом, рукоятку.

Как выпаять микросхему из платы

паяльником

Допустим нам нужно выпаять какую-либо микросхему из платы. Воспользуемся обычным паяльником и нашей доработанной иглой. В качестве донора выступит плата от старого магнитофона:

 плата от старого магнитофона

При помощи паяльника, подключенного через регулятор температуры, нужно нагреть вывод микросхемы и быстро одеть на этот вывод кончик иголки так чтобы она провалилась внутрь печатной палаты и тут же вытащить её. Затем такую же операцию следует проделать для следующего вывода микросхемы. Так как иголка сделана из нержавеющей стали, припаяться она не успевает:

как выпаять микросхему из платы паяльником

ровные отверстия

Если набить руку, то скорость демонтажа довольно-таки внушительная, на пайку каждого вывода будет уходить не более двух секунд:

ровные отверстия

Этим методом мне удалось выпаять большое количество микросхем:

большое количество микросхем

Этот способ хорош тем, что микросхема практически не перегревается, так как время контакта паяльника с выводом очень маленькое. Также отверстия получаются очень ровные, очищенные от олова, и место готово к установке новой микросхемы. Что очень важно при ремонте какой-либо радиоаппаратуры. При помощи этого метода можно выпаивать микросхемы различной величиной:

большое количество микросхем

Также был разобран Советский видеомагнитофон Электроника ВМ-12:

Электроника ВМ-12

Поэтому же принципу можно выпаивать не только различные микросхемы, но и другие многовыводные электронные компоненты, например трансформаторы ТВС. Нужно лишь запастись иголками, диаметр которых будет соответствовать, конкретному выводу. Приобрести их можно в ветаптеке:

большой запас иголок

Этим способом я пользуюсь давно, мне он очень нравится. Рекомендую всем начинающим радиолюбителям. Для наглядности я даже записал видео:

Учимся безопасно выпаивать радиодетали из плат

Когда какая-нибудь аппаратура выходит из строя, совсем не обязательно сразу же выкидывать ее в мусор. Если вы увлекаетесь электроникой и радиотехникой, разумнее будет произвести выпаивание рабочих элементов микросхемы. Вдруг, в будущем понадобится конденсатор, транзистор либо резистор, если вы решите сделать электронную самоделку. В этой статье мы расскажем, как выпаять радиодетали из платы, чтобы не повредить ничего.

Читайте так же:
Как дыроколом сделать ровные дырки

Что для этого понадобиться?

Существует множество приспособлений для выпаивания деталей. Конечно же, не обойтись радиолюбителю без паяльника, который и будет основным помощником в этом деле. Однако помимо паяльника, для того, чтобы выпаять элемент, вам понадобятся:

Также нужно подготовить рабочее место. Оно должно быть с хорошим освещением. Лучше всего, если лампа находится над рабочим местом, чтобы свет падал вертикально, не создавая теней.

Методики демонтажа

Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.

Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.

С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.

Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений. В этом случае рекомендуется сначала разогреть один вывод и с помощью крокодильчика, с небольшим усилием вытянуть часть детали из схемы (ножка должна разогнуться). Потом уже аналогичную процедуру выполняем со вторым выводом.

Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника. А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет. После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.

Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:

Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.

Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.

С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.

Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными. Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать. Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!
