Устройство штангенциркуля

Устройство штангенциркуля

1. Для каких измерений предназначен инструмент и какие виды существуют

Штангенциркуль относится к категории тех инструмент, которые идеально подходят для большинства измерений. С его помощью проводят линейные измерения наружных размеров деталей разных форм и меряют глубину отверстий. Говоря о штангенинструментах, нельзя не сказать о стандартах, по которым их изготавливают. ГОСТ 166-89 предписывает выпуск стандартных моделей для проведения замеров деталей до 2000 мм, а также специальных моделей для измерения очень небольших расстояний, маленьких диаметров отверстий или очень тонких деталей, например, стенок труб. Деление инструмента на виды отмечено в том же стандарте и производится на основании того, каким образом снимают показания измерений, т.е. как ведется отсчет.

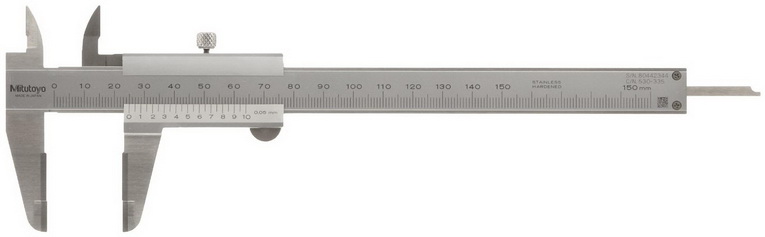

  • Нониусный – самый распространенный вид. Как понятно из названия, отсчет ведется но нониусной шкале. Инструмент обозначается как ШЦ. Предназначен для измерения диапазона от 0 до 2000 мм. Значение отсчета по нониусу составляет 0,05 или 0,1.

SL1500

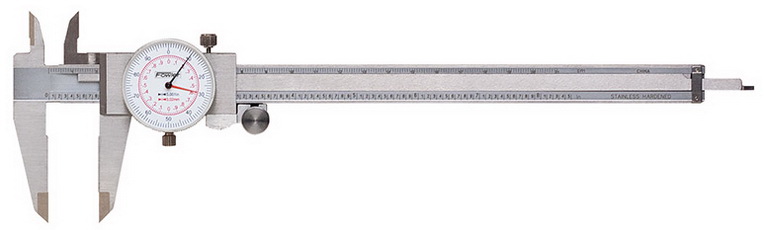

  • Циферблатный – инструмент имеет циферблат, который гораздо быстрее и удобнее для снятия показаний. Обозначается как ШЦК. Не производится никаких исчислений – достаточно посмотреть на стрелки, чтобы узнать размеры детали. Если говорить про цену деления круговой шкалы, то это 0,02; 0,05; 0,1.

520300080

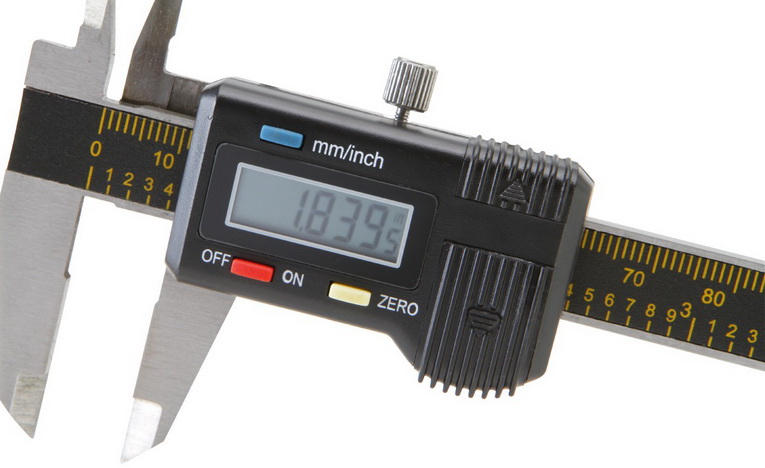

  • Цифровой – устройство с ЖК-дисплеем, на котором показываются максимально точные результаты. Обозначается как ШЦЦ. Шаг дискретности наименьший – 0,01.

12598

При выполнении измерений важно принимать во внимание диапазон измерений, ограниченный миллиметровой шкалой инструмента. Рабочими параметрами измерительного устройства являются цена деления и предел допускаемой погрешности. Последняя характеристика напрямую связана с видом инструмента, его классом точности, а также значением измеряемой длины. Более того, учитывается температура окружающей среды.

2. Каково устройство нониусного штангенциркуля

Как у всех инструментов такого рода, у штангель циркуля есть измерительная штанга. Именно благодаря ей пошло название целой группы инструментов. На штангу нанесена основная шкала, на которую смотрят в первую очередь, проводя замеры. По штанге двигается подвижная рамка, которая содержит еще одну шкалу, – это и есть нониус. Нониус имеет разметку на доли делений, без которых невозможно достичь точности измерений. Точность инструмента, в зависимости от разновидности, может составлять десятые и даже сотые доли миллиметра.

Кроме перечисленных частей, у инструмента есть губки двух типов. Верхние применяются, чтобы измерять отверстия, проемы или канавки изнутри. Нижние необходимы, чтобы мерить размеры деталей снаружи. Еще одной составной частью является линейка глубиномера, как понятно, для измерения глубины отверстий, и винт, зажимающий и фиксирующий рамку.

3. Как проводятся измерения

Принцип работы, как и устройство, штангенциркуля не имеет особых сложностей. Губки разводят, двигая нониус по основной штанге, если проводятся наружные измерения. В случае с внутренними измерениями следует проделать обратную операцию. Губки сводят вместе, затем постепенно разводят, пока они не упрутся во внутренние края отверстия.

Итак, предположим, требуется узнать точный размер детали, используя стандартный штангенциркуль с глубиномером. На рисунке ниже покажем процесс измерений: слева губки для наружных измерений зажимают деталь, размер которой требуется узнать, справа показаны основная и нониусная шкалы, деления которых и составят результат измерений.

izmerenie

После зажима детали необходимо зафиксировать рамку винтом. Сначала надо подсчитать, сколько получилось целых миллиметров. Найдите на шкале штанги тот штрих, что расположен максимально близко к нулю на нониусе. На рисунке он показан первой верхней стрелкой. Это значение – в данном случае 13 мм – надо запомнить или записать. Дальше высчитываются доли миллиметра. Теперь уже на нониусе нужно отыскать штрих, ближайший к нулю, который одновременно совпадает со штрихом на шкале штанги. На рисунке этот штрих обозначен второй верхней стрелкой. Далее определяем его порядковый номер – это 21. Затем эту цифру умножаем на цену деления нониуса. В приведенном примере она равна 0,01 мм. Теперь остается лишь определить точное значение, показанное штангенциркулем, – для этого нужно суммировать целое число с долями. Полученный результат – 13,21 мм.

Безусловно, если у вас в руках цифровой или циферблатный инструмент, процедура измерений упрощается. Если же вы только собираетесь приобрести устройство, открывайте рубрику на нашем сайте и присматривайте подходящую модель: штангенциркуль с цифровым отсчетным устройством, циферблатом или нониусом. Поверьте, там есть из чего выбрать! Чтобы сделать заказ, воспользуйтесь формой онлайн или свяжитесь по телефону с менеджером.

Читайте так же:
Как пользоваться электрорубанком видео

Метрология

1. Определить размеры, показанные на двух рисунках штангенциркуля (рис. 1, а и б) .

2. Указать метод (абсолютный или относительный) измерений размера детали штангенциркулем. Дать определение методу.

3. Выполнить расчет нониуса штангенциркуля при точности i = 0,1 мм и модуле φ = 2.

4. Указать пределы измерений всех выпускаемых штангенциркулей.

пример решения задачи по метрологии на расчет допусков и посадок резьбового соединения

Решение:

1. Размеры деталей на рисунках, измеренные штангенциркулем:

  • а)– 38,8 мм;
  • б)– 58,6 мм.

2. Метод измерений.
В данном случае измерение проводилось штангенциркулем, размер измерялся непосредственно с детали (или изделия), поэтому метод измерений является абсолютным.

Абсолютное измерение основано на прямых измерениях величины и/или использовании значения физической постоянной, например измерение размеров детали штангенциркулем или микрометром.

Относительное измерение основано на сравнении измеряемой величины с известным значением меры, например измерение отношения величины к одноименной величине, играющей роль единицы. Размер в этом случае определяется алгебраической суммой размера установленной меры и показаний прибора.

3. Выполнить расчет нониуса штангенциркуля при точности i = 0,1 мм и модуле φ = 2.

Основной характеристикой при расчете нониуса является величины отсчета или точность нониуса i.

Сначала определяем число делений нониуса:

где c — интервал деления основной шкалы; с = 1 мм.

Интервал деления шкалы нониуса:

b = φc – i = 2×1 – 0,1 = 1,9,

где φ — модуль, натуральное число 1,2,3…, служащее для увеличения интервала деления нониусной шкалы.

Определяем длину шкалы нониуса:

l = bn = (φc – i)n = 1,9×10 = 19 мм.

4. Указать пределы измерений штангенциркулей .

Штангенинструменты предназначены для определения абсолютных значений линейных размеров, а также для воспроизведения размеров деталей при разметке.

К штангенинструментам относятся:

  • штангенциркули;
  • штангенглубинометры;
  • штангенрейсмусы.

ГОСТ 166-73 предусматривается выпуск трех типов штангенциркулей: ШЦ-I с ценой деления 0,1мм; ШЦ-II с ценой деления 0,05мм и ШЦ-III с ценой деления 0,1мм и 0,05мм.
Кроме того, на заводах используются ранее изготовленные штангенциркули с ценой деления 0,02 мм.

Общее устройство штангенинструментов

расчет нониуса штангенциркуля

Основными частями штангенциркуля являются: шкала-линейка (штанга) с ценой деления 1 мм и перемещающаяся по линейке вспомогательная шкала-нониус. По нониусу отсчитывают десятые и сотые доли миллиметра.
Наибольшее распространение получили нониусы с ценой деления 0,1, 0,05 и 0,02 мм.

Для отсчета с помощью нониуса сначала определяется по основной шкале целое число миллиметров перед нулевым значением нониуса. Затем добавляют к нему целое значение долей по нониусу в соответствии с тем, какой штрих шкалы нониуса ближе к штриху основной шкалы (см. рисунок 1).
Так, например, на рис. 1, а – измеряемый размер равен 38,8 мм; а на рис. 1, б58,6 мм.

Для плавного перемещения рамки по шкале-линейке предусмотрено микрометрическое устройство, состоящее из хомутика, зажима и гайки микрометрической подачи.
На подвижной рамке установлен стопорный винт.
Наружные размеры можно измерять верхними и нижними губками. Для измерения внутренних размеров предназначены нижние губки, для разметки – верхние.

С более подробной информацией о штангенинструментах можно ознакомиться здесь.

Штангенциркули. Виды и устройство. Измерения и применение

При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.

Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

Устройство штангенциркуля

Shtangentsirkuli ustroistvo 1

1 — Губки для внутренних измерений
2 — Губки для наружных измерений
3 — Зажимной винт
4 — Подвижная рамка
5 — Нониус
6 — Штанга
7 — Шкала штанги
8 — Глубинометр

У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название. На штанге имеется основная шкала, которая необходима при измерении в первую очередь.

Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге. Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.

Штангенциркули имеют губки двух видов:

  • Для измерения внутренних размеров.
  • Для измерения наружных размеров.

Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.

Читайте так же:
Какую лучше выбрать мясорубку электрическую для дома

Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.

Shtangentsirkuli ustroistvo 2

1 — Зажимной винт
2 — Батарейка
3 — Ролик изменения длинны
4 — Обнуление
5 — Вкл/Выкл
6 — Переключение мм/дюймы

Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм. Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.

В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.

Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.

Виды и особенности
Основные виды штангенциркулей:

Shtangentsirkuli vidy

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия.
ШЦ-I

Shtangentsirkul ShTs-I

Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

ШЦЦ-I

Shtangentsirkul ShTsTs-I

Эта цифровая модель измерительного инструмента имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность при измерении за счет наличия цифрового индикатора.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК-I

Shtangentsirkul ShTsK-I

В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II

Shtangentsirkul ShTs-II

Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III

Shtangentsirkul ShTs-III

Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах.

Штангенциркули специального назначения

Коротко рассмотрим несколько специализированных моделей штангенциркулей, предназначенных для специальных видов работ. В торговой сети такие приборы появляются довольно редко.

  • ШЦЦТ – применяется для замеров труб, его называют трубным штангенциркулем.
  • ШЦЦВ — для измерения внутренних размеров, имеет цифровой дисплей.
  • ШЦЦН – аналогичная предыдущему прибору, служит для измерения наружных размеров.
  • ШЦЦУ — универсальный цифровой измеритель, в комплект входит комплект насадок для труднодоступных измерений: межцентровых расстояний, стенок труб, наружных и внутренних размеров и т.д.
  • ШЦЦД – прибор для измерения толщины тормозных дисков и деталей с наличием различных выступов.
  • ШЦЦП — штангенциркули применяются для измерения глубины протектора шин автомобилей.
  • ШЦЦМ – штангенциркули, предназначенны специально для замеров межцентровых расстояний.
Правила пользования штангенциркулем
  • Проверить инструмент. Для этого губки штангенциркуля свести вместе и проверить точность их смыкания на наличие между ними просвета.
  • Инструмент взять в правую руку, а измеряемую деталь в левую руку.
  • Для измерения внешнего размера детали, необходимо развести нижние губки инструмента и расположить между ними контролируемую деталь. При этом следует быть осторожным, так как края губок острые, и можно получить травму при неаккуратном обращении с инструментом.
  • Губки штангенциркуля сжать до соприкосновения с деталью. Если материал изготовления детали имеет мягкую структуру, то сильное сжатие губок приведет к неточности измерения. Поэтому губки необходимо сдавливать осторожно, только до соприкосновения с поверхностью детали. Для передвижения рамки штангенциркуля используют большой палец руки.
  • Проверить расположение губок относительно детали. Они должны находиться на равном расстоянии от краев детали, наличие перекосов инструмента не допускается.
  • Зафиксировать винт, предназначенный для зажима подвижной рамки. Это позволяет сохранить положение рамки для точных результатов измерения. Затягивать винт целесообразно большим и указательным пальцем, одновременно этой же рукой удерживать инструмент в одном положении, чтобы не сдвигать его для обеспечения точности измерения.
  • Отложить деталь в сторону, а зафиксированный штангенциркуль без детали взять для снятия результатов замера.
  • Этап снятия показаний инструмента является очень важным, так как неточность при измерении может привести к серьезным последствиям на производстве.
Читайте так же:
Как соединить два толстых провода

Штангенциркуль расположить прямо перед глазами.

Shtangentsirkuli shkala

1 — Шкала штанги
2 — 21 деление
3 — Шкала нониуса

— На рисунке изображен порядок измерения. Слева показаны губки для внешних замеров с измеряемой деталью, а справа изображены шкалы: нониусная и основная. Их деления и определят результат измерения.
— Сначала необходимо подсчитать количество целых миллиметров. Для этого нужно найти на шкале штанги деление, которое находится наиболее близко к нулю нониуса. Это деление указано первой верхней стрелкой красного цвета. В нашем случае эта величина равна 13 мм. Это значение необходимо запомнить, либо записать.
— Далее нужно вычислить доли миллиметра. Для этого на шкале нониуса надо найти деление, совпадающее с делением на шкале штанги. Это деление на рисунке показано второй красной стрелкой.
— Далее необходимо определить номер деления по порядку, для нашего случая получается 21.
— Затем нужно это число умножить на цену деления шкалы нониуса. В нашем примере цена деления 0,01 мм.
— Теперь необходимо подсчитать точную величину измерения, определенного штангенциркулем. Для этого нужно сложить целое число с долями миллиметра. В результате получается 13,21 мм.

  • По окончании работы с инструментом очистить его, ослабить винт, сомкнуть губки и положить в чехол. Если инструмент будет долго храниться, то рекомендуется обработать его антикоррозийным раствором.

При наличии циферблатного или цифрового штангенциркуля процесс измерения становится намного проще, так как рассчитывать ничего не нужно, готовый результат будет виден на дисплее или на циферблате.

Как правильно пользоваться штангенциркулем

Как правильно пользоваться штангенциркулем

Практически каждый человек хотя бы один раз в своей жизни задумывался о том, как правильно делать измерения. А также осуществлять измерения очень мелких деталей. Как легко и правильно, а главное быстро справиться с этой задачей? Какой инструмент использовать? И как правильно делать измерения?

Не у каждого есть возможность вызвать специалиста, кому то срочно необходимо осуществить измерение, и тогда приходиться выполнять все самостоятельно. Тем более услуги специалиста практически всегда платные.

Специалисты советуют для более точных измерений пользоваться специальным инструментом под названием – штангенциркуль. Если вы первый раз слышите данное слово, не расстраивайтесь, данная статья поможет вам разобраться с этим инструментом и научит вас, как правильно пользоваться штангенциркулем.

Штангенциркуль – что это за инструмент?

Начнем с самого необходимого, это определения значения данного прибора. Штангенциркуль – это специальный контрольно-измерительный инструмент, он предназначен для идеально точного измерения не только наружных, но и внутренних размеров различных деталей. На его штанге располагаются миллиметровые деления, для более точного размера. Конец штанги обладает двумя неподвижными губками: одна необходима для наружного измерения, другая – для внутреннего. На саму штангу надета специальная рамка с глубиномером и подвижными губками.

Глубиномер – это узкая, тонкая линейка, ее конец прикреплен к рамке. В продольную пазу обратной стороны штанги и помещен глубиномер. Рамка свободно передвигается вдоль основной штанги, и закрепляется в требуемом положении специальным винтом. Между штангой и винтом располагается пружина. В нижней части рамке на скосе нанесены специальные деления – шкала. Данное дополнительное измерительное приспособление носит название нониус. Штангенциркуль позволяет довольно точно измерить размер самого мелкого предмета не только внутри, но и снаружи. При его помощи также можно измерить правильно и глубину предмета. Данный инструмент обладает огромным количеством преимуществ первую очередь, это удобное использование, не большой размер и не сложная конструкция.

Читайте так же:
Как прозвонить тэн утюга

Виды штангенциркуля

Как правильно пользоваться штангенциркулем

В наши дни существует несколько разновидностей этого инструмента. Далее рассмотрим их наиболее детально. Многие довольно часто задают вопрос, как правильно использовать штангенциркуль 0.05, 0.01, 0.02? на этот вопрос мы ответим немного позже, рассматривая применение этих приборов. Забегая немного вперед, можно сказать, что применение любых штангенциркулей осуществляется одинаково. Если вы научились пользоваться одним, то работать с остальными разновидностями данного инструмента будет намного проще и легче. Если вопросы, связанные с использование инструмента включают в себя разные типы приборов, значит, они имеют отличия. Действительно существуют штангенциркуль 0.05, 0.01, 0.02 – это всего лишь погрешность инструмента, которую при измерении он может допустить. И таким образом, инструмент данный подразделяется на класс. Например, прибор с погрешностью в 0.02, — он является первым классом, так как имеет минимальную погрешность, а это очень важно при измерении важных деталей. Инструмент с погрешностью 0.05 является вторым классом, и третьим классом является прибор с погрешностью в 0.01.

Существует и другая квалификация штангенциркуля. Они еще подразделяются по способу снятия с них показаний. Согласно этому критерию существуют цифровые, нониусные, и циферблатные приборы для измерения.

Штангенциркули циферблатные – это специальные контрольно-измерительные инструменты, они предназначены для идеально точного измерения не только наружных, но и внутренних размеров различных деталей. Данный вид приборов обладает циферблатом, который и показывает точные измерения. В использование они считается самым надежным и удобным.

Штангенциркуль цифровой – это специальный контрольно-измерительный инструмент, он предназначен для точного измерения не только наружных, но и внутренних размеров различных деталей. Он осуществляет цифровую индикацию.

Что следует знать, прежде чем приступить к использованию штангенциркуля?

Как правильно пользоваться штангенциркулем

Перед тем как начать использовать штангенциркуль, необходимо тщательно изучить его строение. На нем можно различить следующие части:

Как правильно пользоваться штангенциркулем

  1. Штанга. Это та самая линейка, на которой располагаются деления размером в один миллиметр каждое. Стандартная шкала имеет длину в сто пятьдесят миллиметров или пятнадцать сантиметров. Именно такой размер максимальный может иметь измеряемая деталь. Существуют такие виды штангенциркулей, длина их штанги превышает эту отметку, и является больше пятнадцати сантиметров.
  2. Рамка подвижная штангенциркуля. При помощи этой рамки можно смело перемещать губки. Подвижная рамка дает возможность сузить или расширить губки данного инструмента до размера измеряемой детали. Благодаря винту специальному рамку подвижную можно закрепить в том месте и положении, которое точно соответствует размеру предмета, которого измеряют.
  3. Шкала с точными делениями. Благодаря этой шкале можно уточнить и выяснить размер детали, которую измеряют в виде целого и правильного числа.
  4. Губки внутренние для измерения. Благодаря этим губкам измеряют размер нужной детали внутри. Например, кружки. Губки разводят до стенки кружки, строго только внутри.
  5. Губки наружные для измерения. При помощи этих губок можно с легкостью измерить предмет снаружи. Их следует сомкнуть так, чтобы правая и левая губки очень плотно соприкасались со стенками предмета, которого следует замерить снаружи.
  6. Линейка для правильного измерения глубины – глубиномер. Данным приспособление вымеряют глубину отдельного определенного отверстия. Также глубиномер нужен для уточнений размеров разнообразных выступов, которые не получается измерить штангенциркулем.
  7. Нониус или вспомогательная шкала. Эта шкала располагается снизу относительно основной шкалы. Размер деления нониуса равняется с 1.9 миллиметров каждое. Сама шакала обладает десятью делениями. И поэтому соответственно длина всей вспомогательной шкалы равняется девятнадцати миллиметрам. Такие размеры актуальны только для штангенциркулей определенной серии. С помощью данной вспомогательной шкалы как нониус можно наиболее точно узнать размер того предмета которого измеряют с учетом до 10 части мл.
  8. Винт, он зажимает подвижную рамку инструмента. Эта часть штангенциркуля дает возможность зафиксировать подвижную рамку, для того чтобы после процесса измерения необходимой детали не потерять все имеющиеся значения.

Для того чтобы правильно измерить штангенциркулем необходимый предмет, его берут в левую руку, инструмент рекомендуется держать в правой руке. Затем внешние губки раздвигают до размера, который требует предмет, разводятся они с помощью нониуса. Так как данная вспомогательная линейка подвижна, она с легкостью может раздвинуть губки до ширины предмета, который необходимо измерить. Губки обязательно должны очень плотно соприкасаться с крайними точками измеряемой детали. После того как размер замерен, необходимо губки тщательно зафиксировать крепежным винтом. После того как это сделано, деталь можно отложить в сторону. Далее смотрят на шкалу с разметками. На ней можно увидеть точную длину самого предмета. На сколько делений (на какое именно число) в правую сторону сместится нониус или вспомогательная линейка, именно столько и будет десятых долей вмещать, размер предмета, которого замерили.

Читайте так же:
Как пашут мотоблоком видео

Как правильно пользоваться штангенциркулем

Как правильно пользоваться штангенциркулем

И вот мы подходим к самому главному и, по сути, самому интересному инструменту. К вопросу о том, как правильно использовать такой инструмент как штангенциркуль – в принципе на самом деле ничего сложного в этом деле нет.

Предмет, который необходимо правильно замерить берут в левую руку, а штангенциркуль – в правую. Нониус заранее отодвигают на требуемую длину. Это выполняется с помощью большого пальца правой руки. Далее предмет, который следует измерить, помещают между губок, там его закрепляют при помощи специального винта. Предмет должен сидеть в штангенциркуле прочно, и не ерзать. Теперь смотрим и узнаем точный размер предмета. Внимательно смотрят и записываю на сколько сдвинулся нониус. Он обладает десятью делениями по одному миллиметру. Далее находят черточку, которая обязательно совпадает с неподвижной линейкой. Следует обратить свое внимание на то, что на деления необходимо смотреть строго перпендикулярно. Это поможет узнать более точные вычисления. Например, нониус сдвинулся на десятое отделение, это будет равняться десяти сантиметрам, а совпало восьмое деление. В данном случае размер замеряемого предмета будет равняться 10.8 миллиметров.

Если вы хотите собственными глазами увидеть, как используют правильно штангенциркуль, то рекомендуется посмотреть несколько видео – это будет самым лучшим для вас вариантом. Обучающееся видео можно найти абсолютно везде в интернете, например на любом сайте посвященным различным инструментам, для этого вам всего лишь необходимо написать в адресную строку интересующий вас вопрос, и в ответ вам представиться огромное количество вариантов. Так же в поисковике можно вписать, как правильно пользоваться штангенциркулем смотреть видео, и просто выбрать именно тот материал, что вам по душе. Видео уроки очень удобны тем, что вы увидите наглядно как необходимо обращаться с тем или иным инструментом. Также вы с легкостью сможете найти, как именно измерить тот предмет, который вам необходим. Таким образом, вы сможете осуществлять замер параллельно с видео. Это очень удобно, особенно для новичков, для тех, кто этот инструмент держит у себя в руках впервые. Наглядное видео поможет быстрее и легче научиться и запомнить, как правильно пользоваться таким инструментом как штангенциркуль.

Как правильно снять необходимые показания со штангенциркуля?

Как правильно пользоваться штангенциркулем

Снять правильно показания со штангенциркуля можно несколькими способами. Далее мы рассмотрим их наиболее детально. Можно правильно высчитывать число целых полученных миллиметров. Чтобы осуществить измерения, таким образом, нужно на шкале штанги найти штрих, который располагается левее от нониуса и его штриха 0. Далее запоминают или записывают значения. Можно высчитывать и доли миллиметров. Ищут штрих на самой шкале нониуса, далее ищут штрих совпадений неподвижной шакалы и нониуса и получают правильное значение. Также можно высчитать и правильное полное измерение. Чтобы это выполнить, достаточно сложить два предыдущих полученных значения.

Как правильно следует следить за штангенциркулем?

Что касается ухода за данным инструментом, то прибор не особо привередлив. Если вы довольно часто работаете и используете прибор, о его рекомендуется после каждого раза протирать. Для этого следует взять салфетку и окунуть ее в раствор щелочи, а затем тщательно протереть штангенциркуль. После этого инструмент необходимо очень хорошо вытереть. Не рекомендуется ронять и царапать его, так как при падении с легкостью могут погнуться штанги. Поэтому прибор может стать не точным, и давать ложные показания. Это не очень хорошо. Если вы планируете произвести несколько небольших измерений, то рекомендуется использовать штангенциркуль. Потому что это самый очный и удобный прибор. Пользуясь им, вы не когда не столкнетесь с проблемой измерения самых маленьких предметов и деталей. Теперь вы точно знаете, как использовать штангенциркуль, и поэтому можете применять его в требуемых для этого целях.
