Всё для самостоятельной настройки Спутниковой Антенны

Всё для самостоятельной настройки Спутниковой Антенны

Многие люди считают установку спутниковой антенны очень сложной процедурой ! Но на самом деле всё проще пареной репы ! Первым делом нужно определиться какие вы хотите просматривать каналы : Русские , Украинские , Американские , Арабские . Определились ? Идём дальше ! Есть два типа каналов платные и бесплатные . К бесплатным относятся каналы которые идут в открытом режиме почти на всех спутниках . К платным относятся те каналы за которые ежемесячно придётся платить .

И так приступим !
Допустим вы определились на том что хотите просматривать Украинские каналы в бесплатном режиме далее определяем своё местонахождение при помощи Google Планета Земля
и записываем координаты как на фото ниже отмечено красным цветом что вам нужно записать !

Чёрным цветом отвечено предполагаемое место установки антенны , что отмечено серым цветом расскажу немного позже . Далее качаем программу Satellite Antenna Alignment
Вот как она выглядит и я уже вписал свои координаты .

У меня заранее был выбран спутник Astra 4A (Sirius) Для установки нам необходим Азимут и Угол места . А теперь вернёмся к фото моего месторасположения , на нём отмечено серым цветом примерное направление антенны !

Далее выходим на улицу и выбираем самое оптимальное на ваш взгляд место для установки спутниковой антенны .

Критерии выбора места для установки Спутниковой Антенны :
1) Прочная , ровная стена желательно из бетона ! ( можно забетонировать столб в огороде если вы живёте в частном доме).
2) Открытая местность т.к. при большом количестве деревьев можно получить слабый сигнал или не получить его вовсе ! Сигнал не проходит через стены домов !

Если вы живёте в сельской местности и у вас выходит что антенна будет направлена в чистое поле то это очень хорошо т.к. вы получите очень сильный сигнал !
Далее едим на радиорынок или в специализированный магазин (в моём случае радиорынок «Маяк») и покупаем :
1) спутниковую антенну диаметром от 0.9-1.2 метра (можно и больше но у такой антенны будет большая парусность) стоит примерно 200грн.
2) Крепление для установки антенны . Можно сварить и самому .
3) Три универсальных спутниковых конвертера (головка) лично сам я предпочитаю головки формы : EUROSKY (Евроскай) стоят примерно 20-25грн. за 1шт. Выглядит так :

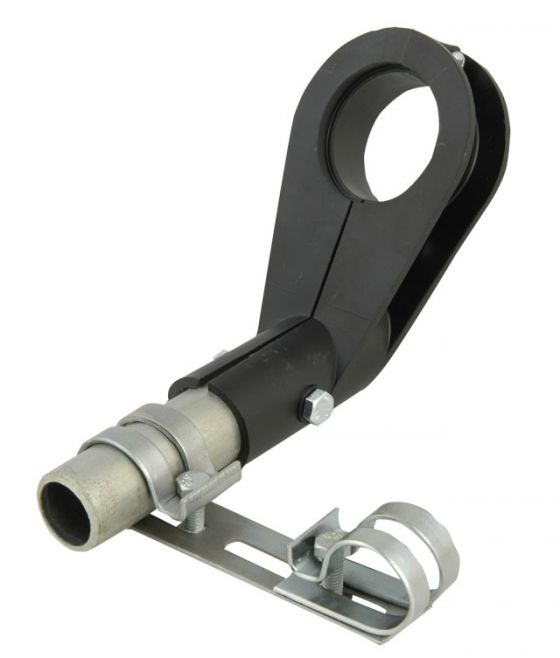

4) два мультифида стоит примерно 15-20грн. Выглядит так :

5) DiSEqC 4 x1 (Дисек) 1шт. но стоит взять про запас 1-2 штуки т..к. они выходят из строя раз в пару лет , стоит примерно 20-30грн. Выглядит Дисек так:

6 ) F- разъёмы на кабель их необходимо 8штук но лучше взять с запасом штук 20. F- разъём стоит примерно 0.50грн. и выглядит так :

7) Необходимое количество кабеля и 3 дополнительных метра кабеля для подключения головок к дисеку . Кабель берите с запасом 2-3 метра !
8) Спутниковый ресивер (тюнер) можете предварительно выбрать в интернете ! Самый дешевый ресивер стоит примерно 200-250грн. Желательно приобрести ресивер с поддержкой MPEG4.
9) Анкеры для закрепления крепления.

Ну что же приступим к установке и настройке !
Необходимый арсенал для установки :
Перфоратор со сверлами с победитовыми наконечниками. Диаметр сверла выбирается чуть меньше, чем диаметр анкерного болта. Намного меньше – нельзя — анкер не войдет в стену. Больше — будет «болтаться» и его толком не получится затянуть.
— Крестовидная отвертка.
— Накидной ключ на 10.
— Накидной ключ на 13.
— Разводной ключ.
— Молоток.
— Нож для резки бумаг (для зачистки кабеля под коннекторы).
— Кусачки.
— Ресивер с пультом.
— Маленький телевизор.
— 220В с удлинителем на 3 розетки.
Если у вас не далеко есть соседи у которых установлена спутниковая антенна то вам будет проще ! Но у нас есть данные с программы Satellite Antenna Alignment ! Нам нужен будет компас !
Фото были взяты с сайта www.satclub.tv т.к. дома уже все антенны настроены и нет возможности сделать свои снимки.

Собираем антенну думаю это не составит трудностей .

Крепление необходимо установить крепление по уровню строго горизонтально

Соединяем ресивер с центральной головкой кабелем , ресивер подключается к телевизору , и только после этого включаем в сеть !!
Включаем телевизор, ресивер, заходим в меню Установка-Поиск каналов. В списке спутников слева выбираем Astra 4A ( Sirius 2/Ku 4.8E) -именно на этот спутник будет настроен жестко закрепленный центральный конвертер. На фото видно включенный ресивер OpenBox 800 .

После того как вы настроили центральную головку не забудьте намертво зажимайте гайки на креплении и на антенне , очень аккуратно .
Далее поднимаем с низу ту головку которая ближе к центральной выключаем тюнер и телевизор с сети и подключаем головку на мультифиде к тюнеру ! Немного зажимаем , включаем тюнер заходим в меню Установка-Поиск каналов. В списке спутников слева выбираем Amos 2/3 4° (частота 10722 H 27500) и настраиваем головку как и центральную но тут немного по проще т.к. тарелка уже настроена ) после того как вы настроили эту головку повторяем апперцепцию со следующей головкой только уже в настройках тюнера выбираем спутник Hot Bird 6/8/9 13° частота 11034 V 27500 . Но учтите что частоты могут измениться !
Настраиваем порты на дисеке помните я говорил что необходимо купить 3 метра дополнительного кабеля так вот режем кабель по 1му метру и накручиваем F разъемы с обеих сторон кабеля и соединяем кобель с дисеком ! к LNB1 подключаем 1ю головку к LNB2 2ю и соответственно 3ю в LNB3 , а кабель идущий к тюнеру в дом подключаем к разъему Receiver.
Думаю настроить дисеки в тюнере вы сами сможете ))) .
Вот списки каналов которые есть на этих 3х спутниках только будьте готовы к тому что периодически каналы будут кодироваться и переезжать со спутника на спутник с частоты на частоту )

Читайте так же:
Как разбавлять эпоксидную смолу с отвердителем

Каналы Украины (спутник Astra 4A ( Sirius 2/Ku 4.8E))

Интер+, Enter–Музыкальный, Enter – Фильм, Тет-а-тет*, 5-й канал, Рада, Глас, Star TV Ukr, UBC, OCK, Тиса 1

Каналы Украины (спутник Amos)

1+1, 1+1международный*, 1+1-кино, Тонис, Киев, M1, М1-международный*, О-ТВ, MTV Ukraine, K-1, K-2, КТМ, 7 канал, 24-новости, Мегаспорт*, СТБ, Music Box UA

Каналы России (спутник Hot Bird)

ОРТ международное, РТР-Планета, Euro News на русском языке, CNL Christian Satellite -первый Христианский канал на русском языке, Российский музыкальный канал

Русскоязычные каналы (спутник Astra 4A ( Sirius 2/Ku 4.8E))

1 Балтийский музыкальный канал, ТВ-Центр, TV5-Латвийский канал, Романтика-1*, Романтика-2*, Travel (путешествия)*, Универмаг

Русскоязычные каналы (Hot Bird)

РТР-Планета, РТР-Спорт, ОРТ-международное, Российский музыкальный канал, РБК ТВ, R1, ТБН Россия, Ajara TV — канал телевидения Аджарии, новости и новейшие фильмы на русском языке, National TV of Armenia — Канал телевидения Армении, Euro News — круглосуточный канал новостей на русском языке, CNL Christian Satellite TV Channel — первый Христианский канал на русском языке, Caspio Net — Казахский телеканал ЗАО «Агентство «Хабар», Caspio Net осуществляет круглосуточное информационное вещание с часовыми блоками на трех языках: английском, казахском и русском, Lider TV, AZE-телевидение Азербайджана — фильмы на русском языке.

Англоязычные каналы (Hot Bird)

Euronews, CNN, BBC, Russia Today, Jetix*, Supreme Master, Word Network, MRTV, Gog TV, Gospel Channel, I’m on TV, Get Green Card TV, Al Jazeera English, Pentagon Channel, The Prophetic Word, Denaro TV, TBN, The Church Channel, JCTV, Smile of a Child, Inspiration Network, Daystar TV, MTA International, EWTN, DW, Bloomberg, Dub Sports, Real Madrid TV, Words of Peace, Caspio.net, 3ABN, TCT, VoA (Voice of America), Rainbow, The Spirit Word, Cool TV, Luxe TV, Derby Race TV, Jame-Jam Network, Jame-Jam Network 2, Europe by Satellite, Love World, Nile TV, Hope Channel

Спортивные (Hot Bird)

Планета Спорт, Prima, Rai Sport Sat, Dub Sports Channel, *, AB Moteurs*, Action*, Motors TV*, Sailing Channel*, English Premiere League*, Equida Outlist*, GlobalDraw Greyhounds, Equida*, ESPN Classic Sport*, Real Madrid TV

Мультфильмы (Hot Bird)

Baby TV* — для самых млад., Jetix*, AJ — Children’s Channel, Mangas*, Super RTL, Smile of a Child, MI TV, Boomerang*, Children’s — для самых млад, Berbere TV*

Музыкальные каналы (Hot Bird):

RU TV, Mezzo (Muzik)*, MCM Europe*, Music Box Russia, Deejay TV, Viva Polska, 102.5 Hit Channel, 123 SAT, Magic, Countdown, Music Box Italia, Video Italia, Onyx, Khalifa TV, Gay TV, Krisma TV

Эротические: (Hot Bird, Astra 4A ( Sirius 2/Ku 4.8E), Amos)

Hustler TV*,Blue Hustler TV*, Sexy Sat 1, Sexy Sat 2, Sexy Sat 3, Eurotic TV, Eurotic Plus, Eurotic Dreams, E-Sat TV, Arab Girls, Supreme Master TV, Sexy Arab, G Point, Gay TV, Top Sexy TV, Free Sex Sat, Free Sex Zone, Sensuality, 4sexTV, All sex, AAA sex channel, Xstream TV, Full-X 4Free, Hot Love, Hot Chili, MCT (6 кан., XXX, кодированы.), (Red Licht (5 кан., XXX, кодированы), SexView (14 кан., XXX, кодированы)

Fashion, Fashion men, World Fashion, TV Moda

Новости: (Hot Bird)

Вести, 24 News, Euro News, Fox News, BBC World, NBC Europe, EBS, World Net Europe, Bloomberg TV Europe, DW TV, Nile News, Canal 24 Horas, Rai News 24, Al Jazeera, Al Arabia, Khalifa News

Немецкие каналы:(Hot Bird)

4 Fun TV, Euronews, Vox, Das Vierte, ZDF, EWTN, ARD Das Erste, DW, RTL2, Super RTL, Arte, Bloomberg, Words of Peace, SF Info, Europe by Satellite, Terra Nova, Luxe TV

Французские каналы:(Hot Bird)

MTA International, Euronews, Meteo Express, Home Shopping, Demain, MTV France*, Boomerang*, TV5 Monde FBS, TV5 Monde Europe, France 24, BFM TV, EWTN, NRJ 12, Arte, Best of Shopping, NT1, La Locale, Words of Peace, Gulli, Mezzo, Europe 2, Luxe TV, Europe by Satellite, Direct 8, TV8 Mont Blanc, Nile TV, 3A Telesud, Liberty TV, JET, KTO, Walf TV

Испанские каналы:(Hot Bird)

Euronews, Bethel TV, Arcoiris TV, Enlace TBN Europa, EWTN Europe, TVE, Canal 24 Horas, TVE, Internacional, Words of Peace, Europe by Satellite

Итальянские каналы:(Hot Bird)

Administra.it, All TV, Arte & Atre, Blu, Calabria Channel, Camera dei Deputati, Canale 10, Canale 5, Canale Italia, Canale 8, Carpe Diem, Cartomanzia Lotto, Ceramicanda, Challenger TV, Cinquestelle TV, Coming Soon TV, Cortona Notizie, Count Down TV, Diva Futura Channel, Diva Futura Live, Diva Futura Plus, Elite Shopping TV, E-TV Emilia Romagna, Euroconference, Euronews, Europe by Satellite, Expo Club, Family Life TV, Forte Rosso Sat, Free Channel, Future Sat, GBR, Gioielli D’Anna, Italia 1, Italia Channel, Italiamia, Italiani nel mondo Channel, Italiasat, Italy & Italy, Jolly Sat, Julie Channel, La 9, Lazio Channel, Libera, Libera, Magic TV, Mare TV, MediaShopping, Mediatel, Mediolanum Channel, Mediterraneo Sat 1, Mediterraneo Sat 2, Milano TV Sat, Motori TV, Music Box Italia, Napoli International, Napoli Mia, Napoli TLA, Nessuno TV, New TV, Nostradamus, Nova mosaic, Oasi TV, Odeon Sat, People TV, Planet Italia, Play TV, Puglia Channel, Punto Sat, Puntoshop, Radio Italia TV, Radio TV, RAI Doc, RAI Due, RAI Edu 1, RAI Edu 2, RAI Futura, RAI Med, RAI Nettuno Sat Due, RAI Nettuno Sat Uno, RAI News 24, RAI Sport Satellite, RAI Tre, RAI Uno, RAI Utile, Rete 4, Rete Oro Sat, Rete Capri, Roma Sat, Roma Uno, RTB International, RTL 102.5 TV, S 24, Sardegna Uno Sat, Sat 8, Sat 9, Sat 2000, Senato Italiano, Sensuality, SET, Sicilia Channel, Sicilia International, Sixty Nine, Sky Meteo 24, Sky Meteo 24, active, Sky Meteo 24 active, Sky On Air, Sky TG 24, active In primo piano, Sky TG 24 active mosaic, Sky TG 24 active, Scienza, Sky TG 24 active Sport, Sportitalia, Star Sat, StarMarket, Studio 100 Sat, Studio Europa, Taxi Channel, TBM, TBN Italia, Tele A, Tele A piu Sat, Tele Padre Pio, TeleCampione, Telecolore, TelefortuneSat, Telelombardia, Telemarket, Telemarket 2, Telenord, Telepace, Teletirreno, Tiziana Sat, Tiziana Sat 2, Toscana Channel, TR 2 Sat, Trentino TV, TRSP, TV 7 Lombardia, TV Koper Capodistria, TV Moda, TVA Vicenza, UnoSat, Varese Sat, Veneto, Venice Channel, VideoBergamo, Videolina, Videolook Channel Italy, Vip TV, Words of Peace, Xex

Читайте так же:
Как щипать гусей в домашних условиях видео

Польские каналы:(Hot Bird)

4 Fun TV, Baby TV*, Edusat, Europe by Satellite, ITV, Mango 24, Podroze TV, Polonia 1, Polsat 2, Polsat Zdrowie i uroda, Tele 5, TMT, TV Biznes, TV Polonia, TV Puls, TVN Gra, TVP Kultura, Viva polska

Арабские каналы:(Hot Bird)

123 Sat, 2M Maroc, Abu Dhabi TV Europe, Al Aqariya TV, Al Arabiya, Al Baghdadia, Al Fayhaa TV, Al Forat Network, Al Hayat, Al Hiwar TV, Al Jazeera Channel, Al Jazeera Children’s Channel, Al Jazeera Documentary, Al Jazeera Mobasher, Al Masriyah, Al Mustakillah TV, Al Ordoniyah, Alalam News Channel, AldiyarSat, Alhurra Europe, Al-Iraqiya TV, Alkawthar TV, Almaghribya, Alsharqiya TV, Al-Zahra TV, ANB, ANN, Arab 69, Arrabia, Arriyadiya, Assadissa, Canal Algerie, Dubai Sports Channel 2, Dubai TV Europe, Galaxy Sat TV, Infinity, Iqraa, Ishtar TV, Jamahirya Satellite Channel, Kuwait Space Channel, MBC Maghreb Al-Arabia, Medi 1 Sat, Miracle, Mlive, MTA International, Nile News, NourSat, Oman TV Satellite, PTV, Qatar TV, Salaam TV, Sama Dubai, Sat 7, Saudi Arabian TV 1 Satellite, Shahrazad, Sharjah TV, Spirit Channel, Strike, Sudan TV, Syria Satellite Channel, Thalitha TV, The Healing Channel, Tunis 7, TVM Europe, TVM Middle East, Victor Chandler, VoA TV, Words of Peace, Yemen Satellite TV

Индийские каналы:(Hot Bird)

TRT Tamil, Ceylon TV, AsiaNet, Maharishi Open University

Национальные каналы:(Hot Bird)

Армения — National TV of Armenia. Бангладеш — ATN Bangla. Болгария — TV Bulgaria. Голландия — BVN TV. Греция — OTE, Magic Peiraia, ERT SAT, Extra Channel, Tele Asty, Alpha TV. Грузия — Ajara TV. Индия — Maharishi Open University. Китай -CCTV. Корея — Arirang TV. Курдистан — KurdSat. Македония — MKTV Sat. Польша — TV Polonia, TVN. Румыния -TV Romania International, Pro TV International. Тайланд -Thai TV. Югославия -TV Montenegro, BK Sat, RTS Sat.

Как самостоятельно настроить спутниковую тарелку

Вопрос о том, как самому настроить спутниковую антенну Триколор, не всегда связан с покупкой тарелки. Иногда подобная информация требуется в ситуациях, когда связь со спутником была прервана после урагана, который повернул прибор в сторону.

как настроить тарелку триколор тв на спутник триколор

Несмотря на видимую сложность, разобраться с возникшей проблемой сможет любой желающий. Особенно просто будет, если в процессе настройки примут участия сразу 2 человека. Это необходимо для более простого контроля изменения и проверки полученного сигнала.

Не следует переживать и из-за времени подключения телевидения. Если подойти к установке спокойно и рассудительно, достижение требуемого результата точно не растянется на долгий срок и окажется быстрее времени ожидания телемастера.

Установка спутниковой тарелки

Поиск сигнала со спутника может оказаться бессмысленным, если владелец тарелки не задумался о правильном выборе места крепления техники. Даже в 2021 году передающий трансляцию луч не может преодолевать крупнее предметы, поэтому, чтобы не оказаться в неприятном положении, стоит своевременно проследить, чтобы на пути приёма не оказалось:

  • крупных зданий, деревьев, иных объектов, способных помешать качественному приёму;
  • радиовышек, способных создать помехи;
  • иных объектов, создающих преграды для луча из космоса.
Читайте так же:
Как проверить герконовый датчик

Дополнительно стоит задуматься о защите техники от дождевой воды, поскольку она способна не только оставить зрителя без любимого сериала, но и вовсе привести к поломкам. Не лишним будет и возможность получения быстрого доступа к антенне, чтобы самостоятельно удалять с неё лишний мусор и наледь.

Как настроить Триколор антенну самостоятельно – все возможные способы

Прежде чем приступить к подготовке настройки, требуется обратить внимание на несколько значимых нюансов:

  • не следует заниматься ловлей сигнала в дождливую погоду, поскольку она заметно мешает получению желаемого результата и серьёзно усложняет процесс;
  • желательно заранее заметить, в какой точке небосвода находится солнце в полдень, это поможет направить сигналоприёмник на спутник;
  • стоит своевременно позаботиться о приглашении человека, который поможет подключиться к телевидению.

Дополнительно, если имеется подобная возможность, можно приобрести специальный прибор, который заметно упрощает выбор правильного положения антенны. Не помешает и справочная информация, имеющаяся на сайте провайдера.

как самому настроить тарелку триколор тв на спутник

Как настроить тарелку Триколор ТВ на спутник самому – без прибора

Если покупка прибора невозможна, необходимо разобраться, как настроить тарелку Триколор ТВ на спутник самому. Стоит повторить, что разумный подход к задаче заметно упростит подключение ТВ и уменьшит время, необходимо для получения желаемого результата.

Чтобы подключиться, потребуется:

  1. убедиться, что вся техника собрана и готова к использованию;
  2. включить телевизор и ресивер;
  3. переключиться на раздел настройки сигнала (появятся 2 шкалы);
  4. повернуть антенну на выбранное ранее место (полуденное положение солнца) и закрепить в максимально высоком положении;
  5. начать постепенно поворачивать, пока положение не достигнет уровня, в котором солнце оказывается в 2 часа дня;
  6. немного уменьшить угол положения тарелки и повторить процесс.

Помощник, который в этот момент находиться напротив телеэкрана, обязан следить за имеющимися изменениями индикаторов и видео, передавая нужные сведения тому, кто поворачивает тарелку.

Важно добавить, что каждое изменение положение должно составлять всего несколько миллиметров, при этом для получения результата необходимо делать паузу на 5-10 секунд.

Установка спутниковых антенн и как настроить самостоятельно

Настройка спутниковой антенны своими руками

Современные системы телевизионного вещания развиваются бурными темпами. На смену аналоговому эфирному телевидению приходит цифровое вещание. Оно обеспечивает отличное качество изображения, исключая наложение канала на канал, искажение картинки, появление «снега» на экране и прочие помехи. Наряду с повышением качества наземного телевещания, не теряют своей актуальности и системы спутникового телевидения.

А нужно ли спутниковое телевидение?

Технические характеристики спутниковых антенн

Спутниковое телевидение в значительной мере расширяет возможности потребителя в просмотре телевизионных каналов. Это источник огромного разнообразия телеканалов, транслируемых почти на всех языках мира. При этом многие каналы доступны для бесплатного просмотра.

Спутниковое телевидение актуально в местности, где имеется сложный природный рельеф, или в местах плотной высотной застройки.

Как известно, метровые и дециметровые волны наземного телевещания не способны огибать пространственные преграды. Они отражаются от любого объекта и создают дополнительные телевизионные помехи. Спутниковое телевидение дает возможность принимать сигнал напрямую, исключая воздействие искусственных и естественных преград.

Еще одно преимущество спутникового телевидения – это возможность захвата зоны телевещания в регионах, где расстояние между населенными пунктами огромно и организация сплошного покрытия невозможна.

Немаловажен и тот факт, что самостоятельно установить спутниковую антенну без расчетов и специальных приспособлений сможет даже непрофессионал.

Преимущества спутникового телевидения

Настройка спутниковой антенны самому

Пожалуй, самое главное преимущество заключается в сравнительно невысокой цене на оборудование, которое окупится за короткий срок, благодаря отсутствию абонентской платы за просмотр телеканалов.

Большой плюс спутникового телевидения – это отличное качество видеоизображения и звукового сопровождения, не уступающее по характеристикам самому лучшему DVD.

Как работает спутниковое ТВ?

В направлении юго-востока, юга и юго-запада над экватором, на одном и том же месте относительно Земли расположены спутники, принимающие сигнал с передающего центра телевещания.

Принятый сигнал, спутники транслируют на Землю, покрывая значительные территории наподобие луча электрического прожектора. При этом сам уровень сигнала уменьшается от центра к ее краям.

Следует отметить, что сигнал не проходит через естественные и искусственные преграды, такие как стены, постройки, деревья и прочее. Этот фактор следует учесть при выборе места для установки антенны.

Сигнал спутника с помощью антенны фокусируется на конвекторе. Пройдя первичную обработку, он передается на ресивер через антенный кабель. В ресивере происходит преобразование в телевизионный канал с последующей передачей на телевизор.

Принцип работы антенны

Как работает спутниковая антенна Триколор ТВ

Спутниковая антенна — это круглая тарелкообразная параболическая конструкция. Она самостоятельно осуществляет прием микроволн от спутников, транслирующих сигналы от телевизионных источников связи.

Параболическая форма офсетной тарелки отражает поступающий сигнал к антенне, закрепленной в центре конструкции. На координаторе тарелки закреплен автоматически настраиваемый рупорный облучатель. Эта деталь является усилителем принимаемого сигнала. Передние головки конвектора осуществляют отбор радиоволн от фокальной точки, с передачей блоку понижающего преобразования. Роль рупора заключается в преобразование радиоволн и электромагнитных сигналов в электрические. Дополнительно осуществляется настройка их спектра. Сигнал из конвектора попадает на ресивер, а далее на телевизор.

Читайте так же:
Как рассчитать количество точечных светильников на потолке

Виды тарелок

Существует два вида спутниковых тарелок:

  • офсетные;
  • прямофокусные.

Принцип установки офсетных тарелок заключен в их ориентации ниже линии трансляции спутника. Сигнал отражается тарелкой и под углом попадает на конвертор.

Крепят офсетные тарелки почти вертикально, что исключает накопление атмосферных осадков в конструкции, способных повлиять на качество приема сигнала.

В прямофокусных конструкциях значительная часть зеркала перекрыта конвектором. При увеличении диагонали это становится почти незаметным.

Место установки антенны

Где Выбор установить спутниковую антенну

Если планируется установка спутниковых антенн самостоятельно, то следует соблюсти определенные правила:

  • на пути приема сигнала не должно быть помех (деревьев, зданий, сооружений);
  • изначальное направление антенны – юг.

Комплект спутникового телевидения

Штатный комплект оборудования состоит из шести наименований:

  • спутниковая тарелка. Служит для приема сигнала определенного спутника;
  • кронштейн. Необходим для крепления тарелки к зданию или опоре;
  • конвектор. Преобразует принятый тарелкой сигнал и отправляет на ресивер;
  • дисек. Служит для соединения двух и более конвекторов;
  • соединительный кабель. Передает предварительно обработанный сигнал на ресивер;
  • DVD-тюнер. Служит для преобразования поступающих на него сигналов в телевизионные.

Подготовка к установке спутникового оборудования

Установка спутниковых антенн своими руками

Определяемся с расположением сторон света с помощью компаса и выбираем оптимальное место для крепления антенны. Следует учесть, что размещение антенны на крыше многоэтажного здания может спровоцировать ее кражу, а для крепления на фасаде могут понадобиться разрешительные документы. Чтобы самостоятельная установка спутниковых антенн не превратилась в проблему, следует заранее урегулировать эти вопросы.

Сама сборка спутниковой антенны не является чем-то недосягаемым. В прилагаемой инструкции подробно описано, как устанавливать спутниковую антенну самостоятельно.

Порядок монтажа следующий:

  • собрать тарелку согласно инструкции;
  • собрать и закрепить кронштейн с учетом природных нагрузок и материала стены;
  • закрепить конвекторы в специальных держателях разъемами вниз для исключения попадания влаги вовнутрь;
  • соединить кабелем ресивер и конвекторы посредством F-разъемов. Возле антенны необходимо оставить метровый запас кабеля;
  • надежно закрепить кабель на дуге держателя;
  • выполнить герметизацию разъемов силиконом или герметиком;
  • закрепить антенну на кронштейне, оставив возможность перемещения по вертикали и горизонтали.

Подготовка кабеля подразумевает его соединение с F-разъемом. Для выполнения этой работы понадобится монтажный нож и плоскогубцы.

Монтаж F-разъемов

Для правильного соединения разъемов следует придерживаться такой последовательности:

Настройка спутниковой антенны

  • монтажным ножом снимаем верхнюю часть изоляции кабеля на расстоянии 15 мм;
  • экранирующую оплетку, необходимо распрямить и отогнуть на кабель;
  • фольгу срезаем у основания загиба оплетки;
  • снимаем слой внутренней изоляции на расстоянии 10 мм до появления медной сердцевины кабеля;
  • убираем защитный слой эмали с помощью ножа;
  • накручиваем F-разъем до упора. При этом сердцевина кабеля должна выступать на 2-3 мм;
  • удаляем с помощью ножа лишнюю оплетку.

Кабель для подключения готов. Теперь можно приступать к настройке антенны. Из всех проводимых работ самостоятельная настройка спутниковых антенн более трудоемкая и ответственная.

Настройка спутниковой антенны

Как установить и настроить спутниковую антенну своими руками

Необходимо убедиться, что антенна установлена правильно и ориентирована на юг.

Делаем настройки на Sirius. Настройка спутниковых антенн самостоятельно начинается с установки на ресивере частоты 11766 и скорости 27500. Выбираем поляризацию «Н».

Наблюдаем на ресивере две полосы:

  • красная – отображает подключение тарелки и сигнала спутника;
  • желтая – показывает уровень принимаемого сигнала.

Если антенна подключена правильно, то уровень сигнала достигает 40%. При этом качество сигнала равно нулю.

Подходим к кульминационному вопросу, как самостоятельно настроить спутниковую антенну. Устанавливаем начальное положение антенны до упора влево и вверх.

Затем аккуратно поворачиваем слева направо и контролируем уровень качества сигнала. При его отсутствии опускаем тарелку на 2-3 мм вниз и повторяем процедуру в обратном направлении — справа налево до упора. Проводим данный алгоритм работы до тех пор, пока не появится желтая полоса.

Контролируем наклон тарелки по специально нанесенным цифрам на ее крепеже.

На этом этапе сложно самостоятельно проводить ориентацию тарелки на высоте и одновременно контролировать появление сигнала на ресивере. Поэтому необходимо подключить к работе помощника.

При показателе желтой полосы в пределах 21%, фиксируем позицию.

Проводим более точную настройку

Немного опустив антенну, делаем легкий поворот влево. Если качество сигнала ухудшилось, возвращаемся на исходную позицию. Делаем поворот вправо, а также вверх и вниз.

При достижении сигнала 40% переходим к настройке конвектора. Вращаем сначала по часовой стрелке, а затем против часовой стрелки и добиваемся улучшения сигнала до 65-70%.

Настройка боковых конвекторов

Головки для спутниковой антенны

Когда основная тарелка настроена, боковые конвекторы настраивать гораздо легче.

Производим настройку на Amos. На ресивере устанавливаем частоту 10722, скорость 27500 и поляризацию «Н».

Для Hotbird частота составляет 11034, скорость 27500 и поляризация «V».

Порядок настройки производится по примеру Sirius.

Путем изгибания боковых кронштейнов с левого верхнего угла направо и постепенно опускаясь на 2-3 мм, добиваемся появления сигнала.

Для улучшения качества сигнала вращаем конверторы вокруг своей оси. Сначала вращаем по часовой стрелке, а затем против часовой стрелки.

Читайте так же:
Как правильно расклепать заклепку

Вот мы и разобрались, как настроить спутниковую антенну самостоятельно. Имея некоторый опыт и план работы это сделать несложно.

После окончательной настройки антенны, аккуратно закрепляем кабель и включаем на тюнере функцию SCAN. Тюнер самостоятельно просканирует имеющиеся для просмотра телеканалы и выдаст их список.

Как самому настроить спутниковую антенну Триколор: подробная инструкция

Как самому настроить спутниковую антенну Триколор? Для проведения данной процедуры рекомендуется предварительно изучить инструкцию. В противном случае можно столкнуться с рядом трудностей в процессе установки или же эксплуатации системы. Компания Триколор ТВ позаботилась о своих клиентах и максимально упростила данный процесс. Даже при наличии необходимых навыков каждый абонент может самостоятельно провести подключение. Обусловлено это хорошим охватом спутника EUTEL SAT 36/В. Он позиционируется на 36 градусах восточной долготы.

Как настроить тарелку Триколор ТВ на спутник самому без прибора

как настроить тарелку триколор тв на спутник

Для того чтобы провести процедуру установки и настройки правильно, необходимо знать расположение спутника.

Сигнал можно сравнить с прожекторным лучом, светящим с высоты 36-38 тыс. км.

Высокое качество трансляции возможно только в том случае, если антенна будет установлена с правильной стороны и под правильным углом. Обусловлено это тем, что сигнал со спутника не проходит через стены и может сбиваться при наличии даже таких преград, как деревья или небольшие постройки.

Обратить внимание следует на тот критерий, что спутник находится над экватором.

Именно поэтому зеркало антенны должно устанавливаться в южном направлении. Этот момент является самым важным, так как без него не будет происходить трансляции. Если же окна вашей квартиры или дома выходят на северную сторону, то установка оборудования в данном случае невозможно. Даже при очень больших усилиях можно будет получить только некачественный сигнал. Лучший вариант в данном случае – установка тарелки на крыше здания. Данный вариант подходит только для частных домов.

Как настроить тарелку Триколор ТВ на спутник самому? Для этого нужно придерживаться следующей схемы:

  1. Определить правильный угол места – тарелка должна «смотреть» на спутник, т. е. на юг.
  2. Диаметр антенны должен быть не менее 0,6 м.
  3. Установка кронштейна должна быть осуществлена посредством анкерных болтов, что исключает вероятность поломки при плохих погодных условиях. В противном случае сбои сигнала будут возникать после ветра и дождя.
  4. После проведения монтажных работ следует подсоединить посредством специального кабеля тарелку к тюнеру.

Далее нужно самостоятельно провести включение оборудования и заняться поиском сигнала и настройкой телеканалов. Если в процессе установки или настройки возникают какие-либо трудности, то можно связаться с оператором, который поможет справиться с проблемой любого характера. Для этого следует позвонить по телефону: +7(911)101-01-23.

Дополнительные манипуляции при установке антенны

как настроить тарелку триколор на спутник триколор

После того как тарелка будет надежно прикреплена к наружной стене следует соединить ее с тюнером. Для этого используется специальный кабель, который нужно воткнуть в гнездо IN, расположенное на задней панели тюнера.

Обратите внимание, что для проведения синхронизации нужно использовать качественные кабеля.

При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала. Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника.

Как настроить антенну Триколор ТВ самостоятельно видео

Только после того, как будет выполнена установка антенны, и подключение оборудования следует переходить непосредственно к самим настройкам. Для этого нужно включить систему и подождать пока она загрузится. Дальше следует выполнить следующие действия:

  • Посредством меню войти в раздел «Качество сигнала» и запустить автоматический поиск каналов.
  • При этом нужно вручную поворачивать антенну, чтобы выбрать нужный диапазон вещания.
  • Один человек может осуществлять поворот тарелки, а второй наблюдать за изменениями сигнала. Это существенно упрощает процесс установки.
  • Далее ставим автоматический поиск каналов. Спустя некоторый промежуток времени процедура закончится, и изменения нужно сохранить. В противном случае при включении устройства нужно будет проводить данные манипуляции повторно.

Для того чтобы получить более полное представление о том, как устанавливать и настраивать антенну, смотрите видео по теме:

Заключение

В 2021 году Триколор ТВ усовершенствовал предоставляемое абонентам оборудования до такой степени, что теперь даже неопытные пользователи могут самостоятельно проводить настройки системы. Главные моменты – надежное крепление антенны, грамотно проведенная синхронизация с тюнером и телевизором и правильно подобранный азимут – угол, который измеряется по часовой стрелке и замеряется между направлением на объект и меридианом.

Если в процессе установки спутникового телевидения возникают какие-либо сложности, то можно воспользоваться консультацией оператора компании или же вызвать мастера на дом.

Как правило, данная услуга предоставляется на платной основе и не входит в стоимость обслуживания клиентов. Специально обученный сотрудник проведет монтажные работы и выполнит профессиональную настройку оборудования. Такой вариант установки будет более надежным и увеличит качество трансляции телеканалов в процессе эксплуатации.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
