Движение электрода при сварке: способы ведения электрода, выбор оптимального угла наклона электрода

Движение электрода при сварке: способы ведения электрода, выбор оптимального угла наклона электрода

Чтобы получить сварочный шов высокого качества, рекомендуется проводить работу короткой дугой.

Если подносить электрод под углом 90 градусов к месту соединения, тогда, расплавляясь, он хорошо растекается и равномерно заполняет всю сварочную ванну.

Необходимо соблюдать оптимальный угол наклона электрода. Если варить с очень острым углом, то не удастся прогреть основной металл. В этом случае шов получится малой ширины, но высокий. Края будут непроваренными, что снизит прочность полученной конструкции.

Чтобы достичь высокой прочности соединения, необходимо проводить всю сварку с одной скоростью и поддерживать одинаковый угол наклона. Тогда присадочный материал равномерно заполнит все необходимые пустоты, что обеспечит высокое качество шва.

Однако бывают случаи, когда изменение наклона необходимо. Примером может быть сварка труб.

В процессе сварки не нужно сильно напрягаться, не стоит сильно сжимать ручку держателя, движения должны быть свободными.

В финале работы для предотвращения образования кратера нужно приподнять конец электрода.

Способы ведения электрода

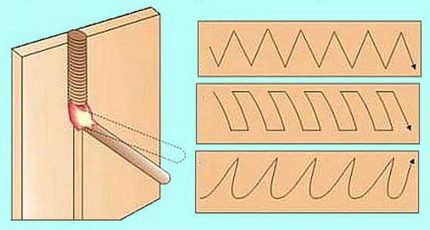

Недочёты, возникшие от удержания неправильного угла наклона, можно исправить, если в точности соблюдать технику ведения сварки. Существует три основных способа ведения электрода при сварке:

  1. По ломаной зигзагообразной линии. Таким способом можно соединять заготовки без наличия скоса кромок. Используется при сварке изделий, толщина которых не превышает 6 мм. Высококачественные швы выходят, если проводить работу встык и в нижнем положении.

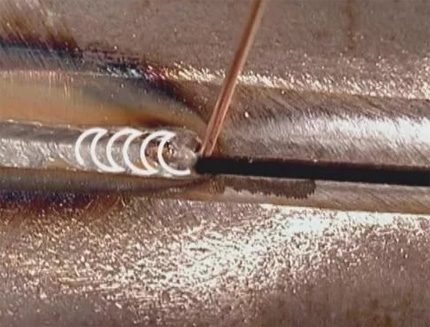

  2. Круговые или эллипсоидные движения. Данный способ используется для соединения конструкций из легированных сталей, при этом шов должен находиться в вертикальном положении. Такой метод гарантирует хороший прогрев свариваемых деталей.
  3. Движения треугольником. Чаще всего используется при соединении труб с неповоротным стыком. Свариваемые детали должны быть толщиной более 6 мм. Данный метод позволяет тщательно проварить корень шва и гарантирует необходимый прогрев средней части шва.

Угол наклона электрода

Работу можно проводить, держа электрод под разными углами. На подбор угла наклона оказывает воздействие множество факторов: толщина соединяемых деталей, вид металл, положение конструкции в пространстве. Выделяют три основных метода ведения электрода.

Углом вперёд

При данном методе электрод располагается под углом от 30 до 60 градусов. Удаётся прикрыть сварочную ванну от попадания вредных газов, но при этом образуется значительное количество шлака. Если он попадает впереди шва, то его можно вытеснить расплавленным металлом.

Наклон уменьшают в случае, если формируется большое скопление шлака впереди сварочной ванны. В редких случаях можно доводить до перпендикулярного положения. К этому прибегают при чрезмерном скоплении шлака. В противном случае, он не успеет застыть и заполнит всю ванну, погасив при этом сварочную дугу.

Чтобы исправить это, рекомендуется зажигать дугу под прямым углом и понемногу менять его, стараясь контролировать процесс образования шлака.

Применяется данный способ, если необходимо обеспечить разогрев небольшой глубины основного материала для образования вертикального шва на швеллере, для проварки корневого шва толстых металлических заготовок.

Углом назад

Главным отличием от предыдущего метода является то, что электрод наклоняется в другую сторону. При таком способе шлак сразу выталкивается из сварочной ванны назад. Он должен следовать за электродом, накрывая собой расплавленный металл, чтобы тот равномерно остывал.

Данный метод используется для провара корневого шва толстых металлических изделий при сваривании угловых соединений труб.

Под прямым углом (90 градусов)

Сваривать соединения таким способом очень трудно, процесс требует определённых навыков от сварщика.

Применяется данный метод для работы в труднодоступных местах, где нет возможности установить другой угол наклона. При таком способе удаётся достичь средней глубины провара металла.

Какой бы угол наклона ни был выбран, необходимо соблюдать баланс положения шлака в сварочной ванне. Он не должен сильно отставать от электрода, но и не должен скапливаться впереди в большом количестве.

Расстояние между электродом и свариваемой деталью

Важным параметром является то, на каком расстоянии находится электрод, так как это отразится на качестве полученного шва, его размерах и форме, а также шероховатости.

Электрическая дуга может быть:

  • очень короткая;
  • короткая;
  • средняя;
  • длинная.

Идеальная длина сварочной дуги 2-3 мм.

Работать электродом на очень малом расстоянии рекомендуется для сваривания корневых швов толстых заготовок. При этом нет необходимости проводить поперечные колебательные движения. Устанавливается средняя или максимальная сила тока.

Читайте так же:
Как мешать цемент в бетономешалке

Дуга является короткой, если расстояние до свариваемого участка составляет половину от диаметра используемого электрода. При работе на такой дистанции увеличивается глубина проплавления заготовок, а ширина шва уменьшается. Короткую дугу активно применяют для вертикальной сварки.

Длина средней дуги равняется толщине используемого электрода. В этом случае возрастает напряжение, и существенно расширяется шов.

Длинная дуга составляет 150% от диаметра выбранного электрода. Проводить работу на таком расстоянии нежелательно, так как шов получается значительно шире, сокращается глубина проплавления, возникает разбрызгивание раскалённого металла.

Как Правильно Варить Электросваркой Вертикальный Шов

Всем привет, в этом видео я расскажу и покажу как влияет угол наклона электрода при сварке в вертикальном положении .

ВСЕ ТОНКОСТИ СВАРКИ ВЕРТИКАЛЬНОГО УГЛОВОГО ШВА НАЧИНАЮЩИМ СВАРЩИКАМ С ОТРЫВОМ!

Если вы хотите поддержать меня и мой канал, то: — Подпишитесь на мой канал, — Поставьте лайк, — Напишите комментарий .

Как сварить вертикальный шов электросваркой. Инвертор. Как варить вертикальный шов

В этом видео мы покажем вам как сварить вертикальный шов электросваркой. Каждый сварщик должен уметь это делать!

Лучший способ научиться варить вертикальные швы электросваркой

Ребята, не претендую на эксклюзив, расскажу как меня учили и немного чему научился сам. В сварке вертикальных швов .

Как варить вертикальный шов без отрыва и вести электрод с одинаковой скоростью

Скидка на Российский инвертор Торус 200. Для желающих более подробно узнать об аппарате ТОРУС 200 приглашаем на .

КАК НАЧИНАЮЩЕМУ СВАРЩИКУ ЗАВАРИТЬ ВЕРТИКАЛЬНЫЙ УГЛОВОЙ ШОВ ЛЕГКО И КАЧЕСТВЕННО!?

На полуавтомат и новые крутые видео: http://www.donationalerts.ru/r/romanfoteev Карта Сбербанк: 4276250011987625 .

Хитрость сварки вертикального шва толстых пластин.

Разберем сварку вертикального шва толстых пластин. По желанию можете помочь каналу на карту .

Как варить вертикальные швы? (Уроки сварки) (12+)

ВЫГОДНЫЕ ЦЕНЫ, СКИДКИ И ПОДАРКИ! МЫ – РАБОТАЕМ! ДОСТАВКА – БЕСПЛАТНО!* ФИРМЕННЫЙ МАГАЗИН FUBAG: .

Сварка электродом вниз.

На полуавтомат и новые крутые видео: http://www.donationalerts.ru/r/romanfoteev Карта Сбербанк: 4276250011987625 .

[ПРОСТЫМИ СЛОВАМИ О СВАРКЕ] КАК НАУЧИТЬСЯ ВАРИТЬ КРАСИВЫЕ ШВЫ!? САМЫЙ ПРОСТОЙ СПОСОБ

Привет! Меня зовут Роман, и я работаю сварщиком порядка 15 лет! За время работы набрался достаточного опыта как в .

СВАРКА,ПОТОЛОЧНЫЙ ШОВ,ДЛЯ НАЧИНАЮЩИХ.

Сварка в потолочном положении. Видео для начинающих сварщиков(сварка не под контроль). Автор старается .

КАК ВАРИТЬ ВЕРТИКАЛЬНЫЙ ШОВ. 5 СПОСОБОВ

Как варить вертикальный шов электросваркой. 5 самых простых способов для сварки вертикальных швов. канал «Сварной»: .

Как варить вертикальный шов, когда тонкий металл

Тонкий металл сложнее сваривать, чем толстый, и многие начинающие сварщики не знают, как варить вертикальный шов, .

Как начинающему сварщику заварить потолок раз и навсегда?!

На полуавтомат и новые крутые видео: http://www.donationalerts.ru/r/romanfoteev Карта Сбербанк: 4276250011987625 .

СВАРКА ВЕРТИКАЛЬНЫХ ШВОВ СВЕРХУ ВНИЗ

Сварка вертикальных швов сверху вниз рутиловым электродом МР-3 источник: https://youtu.be/auq8FZ00Ykc канал .

Как варить вертикальные швы? Учусь сварке на своих ошибках.

В этом видео подробный обзор сварки вертикального шва с начинающим сварщиком! Smartysale:https://smarty.sale/r/Dyga .

как научится варить вертикал

. Учимся варить вертикальный шов.

Как научиться варить вертикальный шов? Я попытался немного рассказать — показать.

Как быстро сваривать вертикальный шов

Всем привет, в этом видео я расскажу и покажу как быстро сваривать вертикальный стыковой шов полуавтоматом.

Вертикальный шов восьмеркой, полумесяцем

Всем привет, в этом видео я расскажу и покажу как сваривать вертикальный сварной шов восьмеркой, полумесяцем .

Как начинающим сварщикам варить тонкий металл (вертикальный шов)

Как варить тонкую нержавейку.

Учимся варить вертикальный шов без отрыва.

Покупай с умом — http://epngo.bz/cashback_index/3e7y77 Хотите научиться варить вертикал без отрыва? Дерзайте!

Как правильно варить вертикальные швы?Сварка широких швов электродом

Всем привет друзья!!это видео будет о том как правильно варить широкие вертикальные швы электродом Спасибо что .

Так научится варить каждый! Сварка вертикала без отрыва!

Поддержать канал: http://www.donationalerts.ru/r/romanfoteev Карта Сбербанк: 4276250011987625 Как отличить металл от .

10 ошибок начинающего сварщика. Часть5

Рассмотрен процесс сварки вертикального углового шва снизу вверх без отрыва электродами с основным покрытием .

Как правильно варить дуговой сваркой

В этом видео Вы узнаете все подробности и тонкости дуговой сварки. Профессиональный сварщик расскажет и покажет .

СВАРКА ВЕРТИКАЛЬНЫЙ ШОВ,ДЛЯ НАЧИНАЮЩИХ.ПОДРОБНО.НЕ ПРОПУСТИТЕ .

Полезное видео от Сварного!В данном ролике учимся варить вертикальные швы. Самый простой способ сварки .

Самая быстрая сварка вертикала на профильной трубе!

На полуавтомат и новые крутые видео: http://www.donationalerts.ru/r/romanfoteev Карта Сбербанк: 4276250011987625 .

Читайте так же:
Как подключить 3фазный двигатель на 220

Как варить вертикальный стык

Электроды Ligans http://ligans.ru/ Купить электрододержатель http://ali.pub/40lscd Недорогая сварочная маска .

Как настроить сварочный ток

Всем привет в этом видео я расскажу и покажу как настраивается сварочный ток для ручной дуговой сварки. Настройку .

Ошибки при сварке. Вертикальный шов. Сварка электродом вертикального шва.

Ошибки при сварке металла электродом. Показываю свой опыт.

🔥Сварка Сверху-Вниз Электродом без отрыва.Все Плюсы и минусы такой сварки

Всем привет Друзья. Будем варить СВЕРХУ-ВНИЗ Электродом без отрыва дуги,тоесть сплошным швом . Электрод у нас .

Практическое пособие по дуговой сварке. Учимся варить красивые прочные швы.

Цикл уроков по сварочному делу для начинающих. Урок первый: общие вопросы, практика. Оговорился, нижний шов назвал .

Угловой вертикал на тонком металле с отрывом / Все тонкости сварки / Вертикальный шов сварка

В этом видео покажу как варить угловой вертикальный шов с отрывом на тонком металле. Видео снято по просьбе .

Сварка потолочного шва трубы для начинающих

Неубиваемые сварочные инверторы https://www.urzp.ru/ Трубогибы, профилегибы http://www.kovka-stanki.ru/ В этом уроке я .

Как научиться варить вертикальный шов

Всем привет. Упражнение для сварки вертикального шва. Купить электрододержатель http://ali.pub/40lscd Недорогая .

Как правильно варить горизонтальный и вертикальный шов электросваркой?

КАК ЗАВАРИТЬ ВЕРТИКАЛЬНЫЙ ШОВ С ОТРЫВОМ

Если вы хотите поддержать меня и мой канал, то: — Подпишитесь на мой канал, — Поставьте лайк, — Напишите комментарий .

Как заварить вертикальный угловой шов на профильной трубе. Совет новичку.

Движения электродом, чтобы получить хороший шов. Варим вертикальный угловой шов на профильной трубе.

Сварка! Потолочный шов- прерывистый! ПОТОЛОК — Самый сложный вид сварки!

Сварщик с опытом передаст вам свои знания и покажет , как все это на самом деле происходит. Сварка потолок .

Видео недоступны, обновите страницу

Хотите хорошо провести время за просмотром видео? На нашем видео портале вы найдете видеоролики на любой вкус, смешные видео, видео о животных, видео трансляции и многое другое

Как варить вертикальный и горизонтальный швы электросваркой

Электросварка – технология объединения структуры металлов нагревом и расплавлением электрической дугой, которая получила широкое распространение в самых разных сферах народного хозяйства, включая бытовую сферу.

По сути, таким методом можно выполнять сваривание между собой любых металлов, учитывая температуру электрической дуги (7000-8000 градусов). Но прежде чем обратиться к этой технологии, придётся изучить, как варить вертикальный шов электросваркой, и разобраться с техникой получения горизонтального шва.

Содержание:

Сварные швы: общие определения

Технология сваривания металлов тесно связана с понятием – сварной шов. Таковой формируется в процессе застывания металла, расплавленного дуговой электросваркой.

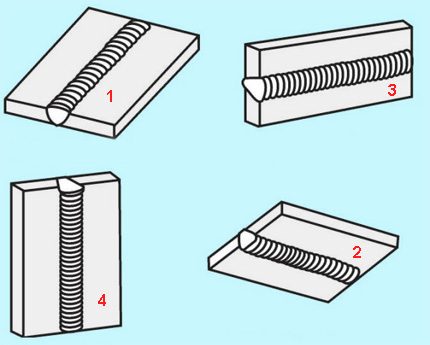

В зависимости от места исполнения сварки шов может располагаться горизонтально или вертикально. Кроме того, пространственное расположение шва может быть нижним, боковым, верхним.

Как варить вертикальный и горизонтальный швы электросваркой

Наиболее простой и легкой для исполнения считается укладка сварных швов в плоскости нижнего горизонта. В таких условиях расплавленный металл достаточно легко поддаётся контролю.

Как варить вертикальный и горизонтальный швы электросваркой

Оставшиеся варианты расположения швов в пространстве (боковое и верхнее) признаны технологически сложными для исполнения, требующими изучения техники сварки, наработки соответствующего опыта.

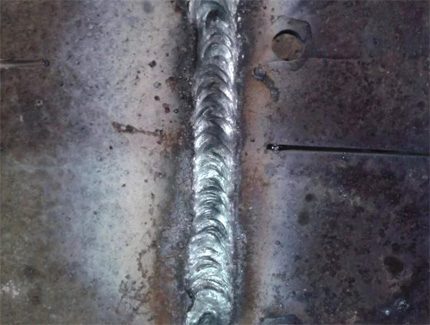

Как варить вертикальный шов

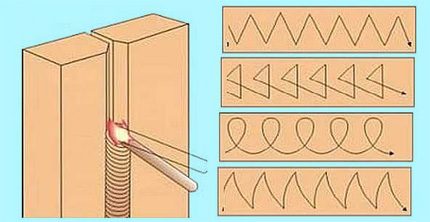

Сложность контроля сварки в условиях создания вертикального шва обусловлена обычным физическим явлением – силой тяжести. Таковая оказывает действие на массу расплавленного металла, который будучи в жидком виде, устремляется вниз.

Здесь действия профессионального сварщика заключаются в том, чтобы не дать расплавленной массе оторваться от места сваривания. Достичь такого результата поможет стабильно горящая электрическая дуга, удерживаемая на минимально допустимом расстоянии от конца электрода до сварочной ванны.

Техника снизу вверх

Вертикальный стык, как правило, заваривают ходом электрода в направлении от нижней точки к верхней. Такой маршрут обеспечивает более стабильный контроль, а электрическая дуга уверенно держит ванну с расплавом, предупреждая растекание. Именно проходом снизу вверх удаётся сформировать максимально качественный вертикальный шов.

Как варить вертикальный и горизонтальный швы электросваркой

Конечно же, перед началом сваривания вертикального шва следует подготовить границы стыка, обработать в соответствии с техническими требованиями. Сварочный аппарат нужно настроить под условия сварки (выставить ток, подобрать электрод).

Изначально по линии стыка делаются несколько точечных «прихваток» — сварка коротким швом (1 — 2 см). Цель таких действий — исключить в процессе нагрева смещение свариваемых частей по причине температурной деформации.

Как варить вертикальный и горизонтальный швы электросваркой

Когда делается сварка стыка вертикально, угол удержания электрода относительно плоскости, на которую будет ложится шов, выдерживают в пределах 45-90º. Инструкция сварщика устанавливает следующие действия:

  1. Контактом электрода о металл зажигается дуга.
  2. Делаются «прихватки» в 3-4 точках по линии стыка от её середины к краям.
  3. Сварка начинается в нижней точке линии стыка.
  4. Ход электрода направлен вверх, сварочная ванна удерживается в рабочей зоне.
Читайте так же:
Где можно хромировать детали

Продвигать электрод следует с умеренной скоростью. Главный скоростной критерий — образование оптимального количества расплава сварной ванны. Одновременно с вертикальным ходом электрода допустимы поперечные зигзагообразные движения «полумесяцем», «елочкой» или другим «рисунком». Но техника поперечного хода видится актуальной только на металлах с толщиной стенки больше 4 мм.

Сваривать металл вертикальным швом рекомендуется одним проходом без остановки. Для начинающих сварщиков в этом видится сложность. Однако опыт нарабатывается быстро.

Техника сверху вниз

Набравшиеся опыта, сварщики без труда укладывают вертикальный шов движением электрода сверху вниз. В чём заключается хитрость исполнения такой операции? Всё просто: поджигая электрическую дугу, электрод устанавливают относительно рабочей плоскости под углом 90º. Как только металл в точке образования дуги начинает расплавляться, угол установки электрода изменяют на 15-20º, немного опуская держатель.

Как варить вертикальный и горизонтальный швы электросваркой

Проводка электрода по линии стыка толстостенных металлов также выполняется поперечными зигзагами «пилообразной» или «прямоугольной» формы. Некоторые сварщики пользуются методикой «волнообразного» распределения расплава.

Между тем, способ формирования вертикального шва по направлению сверху вниз сопровождается большими сложностями для сварщика. Однако, по мнению многих специалистов, сварка в таком виде даёт лучший результат в плане качественных показателей.

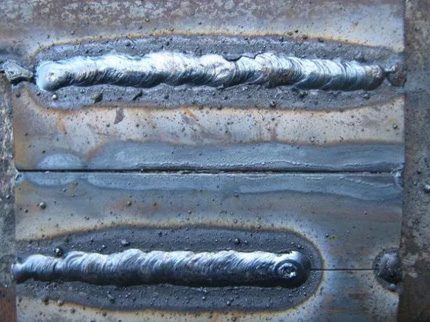

Технология варки горизонтального шва

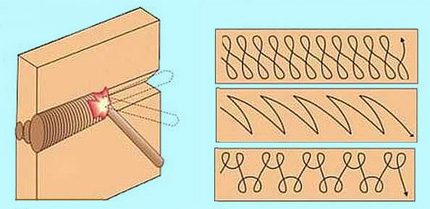

Специфика сварки горизонтального шва практически та же, что и для вертикального. Технические нюансы – опять же манипулирование углами установки электрода. Направление движения в процессе сваривания деталей на стыке может выбираться от его крайней левой точки до крайней правой точки или наоборот. Конкретный выбор направления определяется сварщиком, исходя из степени личного удобства.

Как варить вертикальный и горизонтальный швы электросваркой

Но как правильно варить горизонтальный шов электросваркой, чтобы исключить вытекание расплава из колеи по причине действующей силы тяжести? Здесь сварщику нужно подобрать такое положение электрода, при котором сила горения электрической дуги была бы равноценна силе тяжести капель металла. Возможно, потребуется настроить силу тока и опытным путём подобрать оптимальную скорость перемещения электрода.

Обычно сварку горизонтального шва ведут непрерывно до полного завершения. Однако если не удаётся держать под контролем расплав (сварочную ванну), можно попытаться изменить технику – перейти на ход с периодическим гашением дуги. Все эти тонкости нарабатываются с приходом опыта выполнения сварочных работ. Поэтому не стоит отчаиваться, если с первых попыток ничего не получается.

Как варить вертикальный и горизонтальный швы электросваркой

Формирование горизонтального шва нужной ширины и глубины провара, как правило, достигается за счёт аккуратного поперечного перемещения горящего конца электрода от края одной стыкуемой детали до края другой. На сварке металлов толщиной до 4 мм применяют разные варианты «рисунка» поперечного хода электрода. Каких-то конкретных рекомендаций на этот счёт нет. Главное – получить требуемую ширину шва и глубину провара.

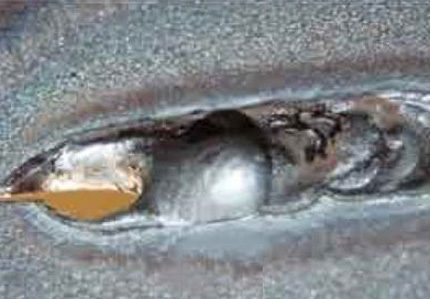

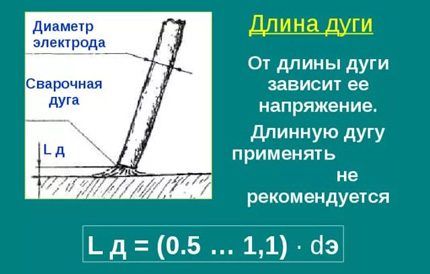

Электрическая дуга: контроль оптимальной длины

Величину зазора между горячим концом электрода и плоскостью металла, достаточную для образования электрического разряда, называют длиной дуги. Одна из главных основ инструкции сварщика – это контроль оптимальной длины дуги. Теоретически в режиме сварки можно получить три дуговых промежутка:

  • короткий (1 – 1,5 мм);
  • длинный (3,5 – 6 мм);
  • нормальный (2 – 3 мм).

Для режима горения короткой дуги характерным является недостаточный прогрев металла по ширине. По краям шва, в таких случаях, отмечается так называемый «подрез» — небольшое углубление. Наличие подобного дефекта свидетельствует о низких качественных показателях сварного шва.

Как варить вертикальный и горизонтальный швы электросваркой

Режим сварки длинной дугой, как правило, сопровождается её периодическим гашением. Здесь отмечается малый прогрев металла по глубине. О хорошем качестве шва говорить тоже не приходится. Таким образом, остаётся единственный вариант, на который следует ориентироваться начинающему сварщику – нормальная длина дуги, которая должна составлять не более Ld = 0,5-1,1 * Dэ (Ld – длина дуги; Dэ – диаметр электрода).

Управление положением электрода

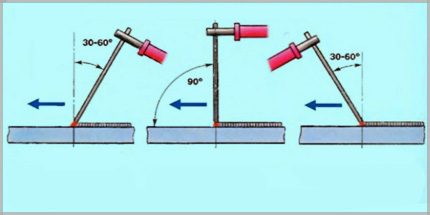

Сварочный процесс может выполняться при положении электрода углом вперёд, углом назад, прямым углом. Применяя любой из этих трёх технологических приёмов, сварщик способен создавать швы в разных условиях производства работ.

Как варить вертикальный и горизонтальный швы электросваркой

Так, способ «углом вперёд» традиционно применяется для соединения элементов горизонтальным и вертикальным швами в условиях верхнего расположения деталей в пространстве (потолочная сварка). Эта же техника успешно используется для сварки неповоротных стыков труб.

Удерживая электрод строго под прямым углом (90º), сварщик обеспечивает исполнение работ в местах труднодоступных. Наконец, техника «угла назад» позволяет качественно выполнять сварочные работы на угловых стыках.

Читайте так же:
Как зарядить обычные батарейки

Устанавливая электрод «углом вперёд», обычно работают с тонкостенными металлами. В таком положении электрода получают широкий шов малой глубины. На толстостенных металлах, напротив, стараются применять технику «углом назад», обеспечивая прогрев металла на достаточную глубину.

Параметры тока и перемещение электрода

Значение силы тока и скорость перемещения электрода – значимые факторы, оказывающие влияние на качество шва. Сварка большими токами сопровождается прогревом металла до большой глубины, что позволяет наращивать скорость перемещения электрода. При условии оптимального соотношения тока и скорости движения электрода получают ровный качественный шов.

>Таблица соответствия тока, электрода, толщины металла

Сила тока, АДиаметр электрода, ммТолщина металла, мм
35-501,61-2
45-8022-3
65-1002,53-4
85-15034-5
125-20045-6

Перемещая электрод с определенной скоростью, следует учитывать величину мощности дуги. Чрезмерно быстрая подача электрода при малой мощности не сможет обеспечить достаточной температуры прогрева. Как результат – не удастся проварить металл до нужной глубины. Шов просто «ляжет» на поверхности, едва «прихватив» границы кромок.

Как варить вертикальный и горизонтальный швы электросваркой

Напротив, в условиях чрезмерно медленного продвижения электрода создастся атмосфера перегрева, что грозит деформацией металла на линии сваривания. Если металлические элементы имеют тонкую структуру, мощная дуга попросту прожжёт металл.

Инструкция для начинающего сварщика

Сварочные работы допустимо выполнять только при условии применения соответствующей экипировки. Стандартный комплект содержит:

  1. Куртку, брюки, перчатки, обувь из несгораемых прочных крепких материалов.
  2. Головной убор, полностью закрывающий заднюю часть головы.
  3. Специальную защитную маску для лица и глаз.

Для производства сварки следует применять исправный аппарат, электрическая часть которого закрыта надёжным корпусом. Входящие в состав аппарата электрические кабели должны иметь целую изоляцию и соответствовать электрическим характеристикам прибора.

Место сварщика необходимо оснастить рабочим столом, источниками света, шиной заземления, средствами защиты от поражения электрическим током и противопожарными средствами.

Видео: профессиональная сварка

Предлагаем посмотреть видеопрактикум сварки: как варят горизонтальный и вертикальный швы:

Необязательно иметь квалификацию профессионального сварщика, но владеть техникой сварки желательно. Благодаря имеющимся навыкам сварного дела, у человека появляется больше возможностей для реализации различных бытовых проектов. При желании изучить технологию можно всегда, а практический опыт поможет овладеть техникой производства работ на высоком уровне.

  • Гидроизоляция стен фундамента дома: на видео рулонная, жидкая, оклеечная и обмазочная, горизонтальная и вертикальная гидроизоляция

Предисловие В ходе возведения любого сооружения необходимо заботиться о его эксплуатационной безопасности. К сожалению, влага в суровых климатических.

Если вам нужно выбрать встроенную стиральную машину, лучше сперва тщательно изучить ее размеры Рынок стиральных машин переполнен, и все больше и больше.

Предисловие Один из основных способов создания противонапорной гидроизоляции фундамента и цоколя— это отмостка. Кроме того, для предотвращения миграции.

Виды сварочных швов и техника их выполнения

Виды сварочных швов и техника их выполнения

Сварочный шов – неразъемное соединение, получаемое в результате сварки. Задача каждого сварщика – получение качественного сварного шва, которое гарантирует надежное соединение элементов. Для выполнения поставленной задачи нужно знать виды сварочных швов и техники их выполнения.

Основные виды сварочных швов

В первую очередь все швы делят по способу соединения деталей. По данному признаку выделяют следующие виды швов:

  • стыковые – получаемые между заготовками, примыкающими торцевыми поверхностями друг к другу,
  • нахлесточные – получаемые за счет наложения деталей друг на друга с частичным перекрытием,
  • тавровые – получаемые за счет приваривания торцевой поверхности одной заготовки к плоскости другой заготовки,
  • угловые – получаемые между заготовками, расположенными под углом друг к другу, шов получается в месте примыкания деталей,
  • торцевые – получаемые за счет сваривания торцов заготовок.

Стыковые швы

стыковой шовСтыковые швы являются самыми распространенным видом швов. Они используются при сварке металлических листов или труб различной толщины. Для сварки заготовки должны быть надежно зафиксированы. Между деталями остается небольшой зазор – около 1-2мм. В процессе сварки он заполняется расплавленным металлом заготовок или присадочным материалом.

Различают односторонние и двухсторонние швы. При односторонней сварке шов формируется только на одной стороне деталей. В случае двухстороннего шва сварка проводится на обеих сторонах заготовок.

В зависимости от толщины свариваемых деталей для стыковых швов по-разному готовят сварочные кромки. Соответственно этому различают формы:

  • с отбортовкой – для деталей толщиной до 4мм,
  • без скоса – для деталей толщиной до 8мм,
  • с V-образным скосом – для деталей толщиной от 3 до 60мм,
  • с X-образным скосом – для деталей толщиной от 8 до 120мм,
  • с K-образным скосом – для деталей толщиной от 8 до 100мм,
  • с криволинейным скосом – для деталей толщиной от 15 до 100мм.
Читайте так же:
Как отремонтировать паяльную лампу бензиновую

Для тонких деталей возможна стыковая сварка без обработки кромок или с обработкой только на одной стороне.

Нахлесточные швы

нахлесточный шовПри выполнении швов внахлест поверхности свариваемых деталей параллельны друг другу и частично друг друга перекрывают. Такие швы считаются самыми простыми и удобными для практики неопытных сварщиков.

Сварка швами внахлест всегда выполняется с двух сторон. Кромка каждой заготовки должна быть приварена к поверхности другой. Кромки подготавливаются без скоса. Угол наклона электрода при выполнении сварки должен быть в пределах 15 o -45 o . Если угол наклона будет выходить за эти пределы, то шов «заползет» на одну и сторон стыка.

Тавровые швы

тавровый шовТавровые швы выполняются привариванием торца одной заготовки к боковой поверхности другой заготовки и в разрезе напоминают букву Т. Чаще всего сварка проводится под прямым углом, но возможно и другие варианты. В процессе сварки заполняется угол, образованный между деталями. Поэтому важно обеспечить глубокое проплавление деталей. Обычно это достигается за счет использования методов автоматической сварки.

Тавровые швы всегда двухсторонние. Форма подготовленных кромок возможна без скоса и с одним или двумя скосами одной кромки. Обрабатывается только привариваемый торец. Как правило, без скоса свариваются детали небольшой толщины – от 2 до 40мм. Для деталей толщиной от 8 до 100мм производится обработка кромки.

При сваривании тавровых швов важно знать их особенность: получаемые швы в итоге прочнее основного металла. Поэтому перед сварочными работами нужно проводить расчеты по получаемому сопротивлению материалов. Это необходимо, чтобы избежать неравномерной прочности деталей, разной стойкости к нагреву и охлаждению и другим скрытым дефектам.

Угловые швы

угловой шовУгловые швы часто относят к подвиду тавровых швов. Но при этом угловые швы больше распространены, чем тавровые. По форме угловые швы напоминают букву Г. Угол между деталями может быть любой, но чаще всего – прямой. В работе необходимо выполнять правила геометрии шва: ширину, изогнутость, выпуклость шва и корень стыка.

При работе с угловыми швами главной проблемой является стекание металла по углу или с вертикальной поверхности на горизонтальную. Поэтому важно контролировать ровное ведение электрода, соблюдая углы наклона. Так для сварки листов разной толщины нужно держать электрод под углом 60 o по отношению к более толстой заготовке. В результате основное тепло придется на более толстую деталь, а более тонкая не перегреется и не прогорит.

Угловые швы бывают односторонние и двухсторонние. Для двухстороннего шва сварка выполняется и на внутреннем, и на внешнем угле. Возможна сварка без обработки кромок или скосами. Скос может выполняться с одной или с двух сторон одной кромки. Вторая кромка при этом не обрабатывается.

Прочность угловых швов ниже прочности основного металла. Этот момент нужно учитывать при проектировании и проведении работ.

Торцевые швы

торцевой шовТорцевые швы используются для сваривания деталей разной формы, прилегающими друг к другу боковыми поверхностями. Угол прилегания может находиться в пределах от 0 o до 30 o . Такая сварка подходит для работы как с тонкими, так и с толстыми металлами, а также для сварки деталей разной толщины. Перед сваркой выполняется разделка кромок под односторонние скосы.

Торцевые швы отличаются высокой выносливостью к нагрузкам. Но при этом возможно попадание влаги или загрязнений между поверхностями деталей, что в будущем приведет к коррозии. Особенно это вероятно при наличии непроваров.

Другие критерии классификации сварных соединений

Кроме способа соединения деталей швы различаются по другим параметрам:

  • по форме шва различают выпуклые и плоские швы,
  • по протяженности бывают сплошные и прерывистые швы,
  • по положению свариваемых поверхностей в пространстве бывают горизонтальные, вертикальные, потолочные и нижние швы и другие классификации.

Виды швов по положению в пространстве

Перед началом работ важно определить вид сварочного шва по всем параметрам. Это поможет подобрать оптимальную технику выполнения сварки в каждом конкретном случае. Например, сварка углового соединения в вертикальном положении потребует более тщательной подготовки, чем сварка стыкового шва в нижнем положении.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
