Настольный лазерный гравер

Настольный лазерный гравер

Настольный лазерный гравер

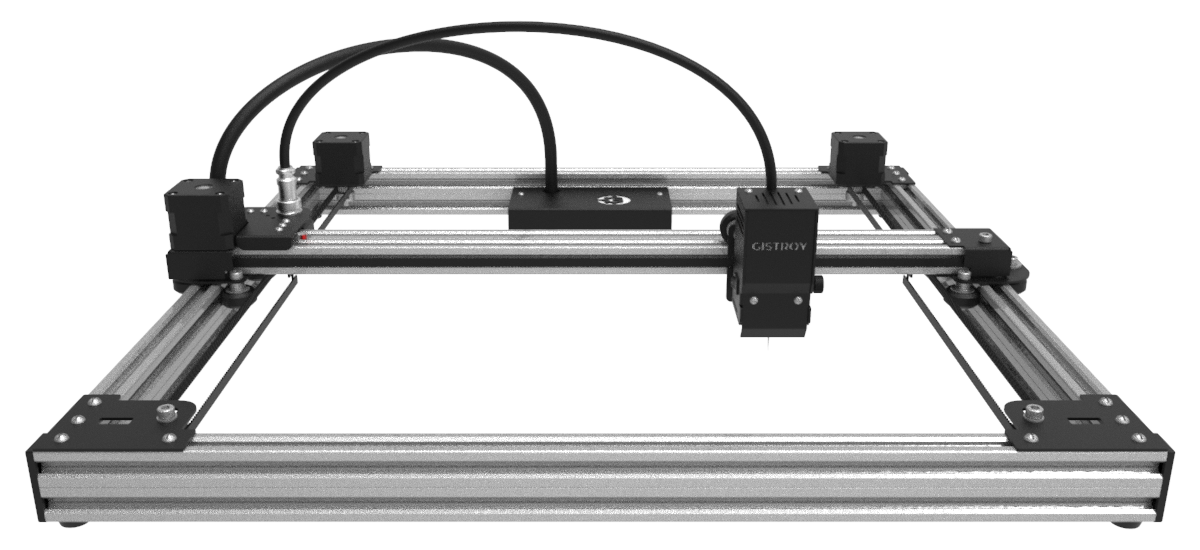

Настольный лазерный гравер Gistroy гравирует следующие материалы:

  • Древесина
  • Кожа
  • Пластик (кроме синего и прозрачного)
  • Резина
  • Металл с порошковой покраской
  • Ткань
  • Композитные материалы
  • Векторные изображения: .ai, .pdf, .dxf, .hpgl, .plt, .rd, .svg, .lbrn
  • Растровые изображения: .bmp, .jpg, .jpeg, .png, .gif, .tif, .tiff, .tga

Мини лазерный гравер

Gistroy

Цена лазерного гравера

Лазерный гравер для дома

Все больше набирает популярность применение лазерных граверов. Причин несколько:

  • Небольшие размеры позволяют установить устройство дома или в маленькой мастерской;
  • Невысокая цена лазерного гравера;
  • Отсутствие контакта с изделием при работе лазером;
  • Производительность дает возможность построить бизнес на гравировке или вырезании изделий;
  • Использовать оборудование несложно даже новичку.

Лазерная гравировка

Лазерная гравировка — техника нанесения различных линий, штрихов, канавок на поверхность материала. Получается это за счет точного и последовательного снимания верхнего слоя материала в точно заданном месте. Из этих элементов складывается рисунок. С давних времен гравировка была популярным видом искусства и наносилась механически. В современном мире тоже существуют механические граверы, однако лазерные вытесняют с рынка своих собратьев. Гравер может воплотить практически любую фантазию.

Популярны лазерные граверы по дереву, потому что это самый удобный, доступный и красивый материал для изделий. Отличается он и своей экологичностью, что немаловажно в современном мире. Разнообразие пород дерева позволит выбрать цвет и фактуру на свой вкус. Очень популярна гравировка на кожаных изделиях. Памятные надписи на кошельках, брелоках, ремнях — то, что пользуется высоким спросом у населения. Настольный лазерный гравер Gistroy справится со всеми задачами с легкостью и высокой точностью.

Лазерная резка

Цена настольного лазерного гравера

Лазерный гравер своими руками

Люди, связанные с приборостроением хоть немного, могут собрать настольный лазерный гравер своими руками, либо собрать его из dvd, используя ардуино. Это не так сложно, как может показаться. Требуется только разобраться в необходимых узлах устройства, у нас даже есть статья по самостоятельной сборке. Конечно, при самостоятельной сборке Вы получите ряд преимуществ:

  1. Более низкая цена.
  2. Уникальность аппарата.
  3. Гравер будет подстроен под Ваши нужды.

Поэтому даже профессиональному сборщику электронных приборов стоит подумать о том, чтобы купить лазерный гравер в готовом виде. Этот шаг имеет преимущества. Пусть цена лазерного гравера у производителя повыше, но время, потраченное на ожидание деталей и сборку, можно использовать с выгодой, уже продавая изделия и оказывая услуги по гравировке и резке. Гарантия на готовый прибор не будет лишней и позволит чувствовать себя уверенно при покупке данного оборудования. А что касается новичков, то поддержка, помощь в установке и запуске, освоении программного обеспечения просто необходима.

Такая модель должна быть точной, надежной и с хорошим доступным программным обеспечением. Советуем для начала купить небольшой лазерный гравер с твердотельным лазером. Он более долговечен и надежен. Обратите внимание, что надежный производитель обеспечивает гарантию на оборудование и постоянную поддержку покупателей.

Лазерный диод для гравировки

  1. ВОПРОС:программа EzCad2 запускается в демоверсии Demo version-only For evaluation, как запустить рабочую версию?

    ОТВЕТ:Урок как запустьть EzCad2 не в демоверсииEzCad2 не в демоверсии
    1. Проверти подключение USB от лазерного станка к компьютеру, перезапустите программу EzCad;
    2. Проверьте включение лазерного станка, обязательно включите контролер, перезапустите программу EzCad;
    3. Проверьте установлены драйвера на компьютер, установите драйвера, перезапустите программу EzCad.

ОТВЕТ: Плагины не содержат паролей и дополнений для установки пароля. Можно удалить плагины и проверить, есть ли пароль или нет. Можно проверить из архивной программы, она у вас должна быть на диске или flash накопителе. Плагины сами по себе не устанавливают пароль для доступа к параметрам и настройкам лазера. Но если вы заблокровали доступ паролем и не записали его, то сбросить его можно по инструкции Как сбросить пароль к настройкам программы EzCad2?

Читайте так же:
Масса 1м2 листовой стали

Что значит параметр импульсов на оборот? И где его менять.
И если вас не затруднить примерные настройки для максимальной выборки метала (сталь 45). Я на нем все пытаюсь нанести рисунок кожи что бы сделать ролик тиснения для линии. Можно сказать только ради этих роликов и купил маркиратор.
Я имею в виду настройки скорости, мощности и частоты. А также параметры заливки (шаг я так понял 0,03 самый оптимальный) а вот что значит цвета? И особенно для чего столько разновидностей чёрного цвета от 0- 50 кажется. Что лучше выбрать?
ОТВЕТ: Как настроить В EzCad2 плагин для гравировки в поворотной оси? Настройки для максимальной выборки метала сталь 45 скорость, мощность, частота. Параметры заливки. для чего столько разновидностей чёрного цвета от 0-50. Что лучше выбрать?

Это пример ответа предоставленного пользователю через 2 часа, после обращения
1. Плагин это тот который с поворотной осью работает?
— Да, есть несколько плагинов для работы с поворотной осью и настраиваются они по-разному.
Работа с плагинами программы EzCad описаны здесь Инструкция EzCad 2 Глава 8 Лазер Плагины
2. Примерные настройки для максимальной выборки метала (сталь 45). — Основной принцип: для гравировки стали ******* ******** *******. Сталь ****** ******** гравируется в глубину. При гравировке на ****** ****** ****** ******* ******* образуется ******* ****** ******* металл в глубину.

Для лазеров с лазерным источником ***** ***** можно порекомендовать режим: Линза с рабочим полем ****х****мм или ******мм, скорость ******* мм/с, Мощность *****%, Частота **** кГц, штриховка с расстоянием между штрихами ******мм с *******, количество проходов — ****** или ******.
Подробнее о режимах гравировки, которые мы накопили за много лет можно посмотреть здесь Режимы гравировки
3. Для чего столько разновидностей чёрного цвета от 0- 50 кажется. Что лучше выбрать? — Цвет — ***** *****. Этим цветом ********. После этого *******.

Подробнее о цветах перьев и библиотеке параметров гравировки:
10.1 Список цветов (Pen List)
10.2 Библиотека параметров маркировки (Marking Parameter Base)

Ответы на вопросы по лазерным станкам Часть 2

  1. ВОПРОС: Подскажите пожалуйста как настроить однокоординатный моторизированный стол по X. Купил, а запустить его не могу. Мне и видео присылали, настраивал по видео, все равно не работает. Может быть соединения проводов перепутаны — не могу понять и скажите можно ли на нем, на этом столе, гравировать растровую графику, разумеется больше ширины поля гравировки самой линзы? Из-за этого и купил моторизированный стол, что бы гравировать растровую графику размером 300*600 мм (не вектор, а растр — фото — картинки).
    ОТВЕТ:Как подключить координатную ось или моторизованный стол к лазерному граверу с контроллером BJ JCZ программа EzCad2

На эти вопросы по лазерным граверам уже есть ответы Часть 1

  1. ВОПРОС: Добрый день. Подскажите, какие есть ограничения при работе с маркером по металлу? Я имею ввиду, например, принудительную вентиляцию и т.д.
    ОТВЕТ: Ограничения при работе с лазерным маркером по металлу

Есть вопросы по лазерным граверам? У нас есть ответы! Часть 0

  1. ВОПРОС: Подскажите, пожалуйста, как установить драйвера для лазерного гравера?
    ОТВЕТ: Драйвер USBLMCV2 установка лазерного гравера программы EzCAD

Отличие векторной графики от растровой. Какие файлы лучше для лазерной гравировки?

Чем стереть лазерную маркировку. Как удалить лазерную гравировку?

Как подключить координатную ось или моторизованный стол к лазерному граверу с контроллером BJ JCZ программа EzCad2

Ограничения при работе с лазерным маркером по металлу

Вопрос: Добрый день. Подскажите, какие есть ограничения при работе с маркером по металлу? Я имею ввиду, например, принудительную вентиляцию и т.д.

Читайте так же:
Как снять звездочку с бензопилы mcculloch

Подключение поворотной оси к волоконному лазерному граверу и настройка программы EzCad

Подключение поворотной оси к волоконному лазерному граверу и настройка программы EzCadС помощью поворотного устройства возможно делать лазерную гравировку на различных цилиндрических предметах, например — кольцах, чашках, кружках, термосах и многом другом.

Как правильно настроить фокусировку волоконного лазера

ВОПРОС: Маленькие лазеры сверху то что высоту регулируют они смещены от основного лазера . Не правильно когда все 3 точки соединяются в одну ? Потому что вещи же есть которые выпуклые а лазер у меня в другом месте показывает что на нужной высоте стоит

Самодельный Лазерный гравёр с ЧПУ, в домашних условиях.

Кроме созданий проектов на Arduino, ещё я увлекаюсь созданием самодельных станков с ЧПУ. На счету у меня собрано больше 5 штук самодельных ЧПУ станков с различной кинематикой перемещения и разнообразного назначения. Сегодня пойдет речь о самодельном лазерном гравере, который я собрал в домашних условиях, а точнее в квартире. При этом использовал подручные материалы, которые лежат без дела, или которые можно не задорого купить в ближайшем магазине. С чего все началось, и для чего я собрал лазерный гравировальный станок из хлама, сейчас расскажу.

Зачем собирать самодельный ЧПУ станок из хлама?

Один знакомый сказал, что ЧПУ станки это сложно и для того, чтобы собрать работающий станок нужно очень много знать и уметь. Я ответил, что я собираю ЧПУ станки из подручных материалов, и многие работают у меня больше 2 лет верой и правдой. Показал, что я на них делаю, и где можно почитать описание моих проектов.

Спустя некоторое время этот знакомый мне говорит, что он рассказал друзьям, и они не верят, что можно собрать ЧПУ станок в домашних условиях. Да даже не то, чтобы он работал, как из магазина, а хотя бы выполнял какую-нибудь работу. И тут он меня спрашивает: «Ты можешь собрать станок не из старых принтеров, мебельных направляющих, а из материалов, которые я бы купил сам, и повторил бы станок?» Я сказал, что это вполне возможно, и приступил к реализации мини станка с ЧПУ. Скорее всего, это не последний мини ЧПУ станок в домашних условиях. В ближайшее время сделаю еще пару вариантов.

приступил к реализации мини станка с ЧПУ

Сборка самодельного лазерного гравера с ЧПУ.

Механическая часть самодельного лазерного гравера.

Недавно делал узел из карандашей (каретку для ЧПУ), и на основе данной каретки решил собрать лазерный гравер с ЧПУ. Но нужно, как минимум, 2 оси, поэтому собрал второй узел, но немного уже. Вот так выглядят узлы оси X и Y для самодельного лазерного гравера.

узлы оси X и Y для самодельного лазерного гравера.

Как собирал каретку, можете почитать в предыдущей статье. Про нее могу сказать одно: сделана она из карандашей, строительной шпильки и фанеры.

Закрепил с помощью реек и фанеры узлы осей Y и X.

Закрепил с помощью реек и фанеры узлы осей Y и X. Вот такой каркас станка получился. Пора приступить к электронной составляющей самодельного ЧПУ гравировального станка.

Электроника самодельного лазерного гравера.

Доставать лазер из старого DVD привода не стал, так как меня просили сделать ЧПУ станок, который можно повторить, и все узлы можно было бы купить, например, на AliExpress. Поэтому буду использовать лазерный модуль с TTL контролером от моего лазерного гравера. Обзор гравера можно посмотреть тут.

Читайте так же:
Торцевая пила из ручной циркулярки своими руками

Лазерный модуль можно использовать в такой самоделке и подешевле, например, на 500 mw.

Лазерный модуль можно использовать в такой самоделке и подешевле, например, на 500 mw.

Так как я увлекаюсь еще и Arduin, то мозгом станка будет Arduino UNO и CNC shield v3. Драйвера буду использовать самые дешёвые A4988. Описание драйверов A4988 читайте в этой статье:

Описание CNC shield v3 читайте в статье:

Для того, чтобы закрепить электронику

Для того, чтобы закрепить электронику, сделал заготовку из фанеры, которая будет крепиться с задней стороны гравера.

крепиться с задней стороны гравера.

После чего, закрепил электронику и установил на место, где будет все стоять.

После чего, закрепил электронику и установил на место, где будет все стоять.

Пришло время все подключить и запрограммировать.

Схема подключения cnc shield v3.0 + arduino uno + TTl и лазер.

Подключаем все компоненты по схеме.

Схема подключения cnc shield v3.0 + arduino uno + TTl и лазер.

Правда, у меня не установлены концевые выключатели. Схему взял из интернета, самому рисовать стало лень. Но когда буду писать обзорную статью про подключение электроники, обязательно все нарисую.

Как видим, схема достаточно простая, и запутаться тут сложно. Нам нужно к шилду подключить 2 шаговых двигателя. Один подключаем в разъем, где написано X, второй в разъем с надписью Y. Соответственно, один двигатель перемещает по оси X, второй по оси Y.

C подключением лазера будьте внимательны, в зависимости от версии прошивки, подключение TTL к Arduino может быть разным.

Внимание. С прошивки GBRL 9.0i были поменяны местами Z-Max (D12) и Spn_EN (D11).

TTL модуль подключаем к D11, который является ШИМ портом, — это необходимо для управления мощностью лазера, с помощью ШИМ.

Теперь, если вы желаете подключить концевик Z_Max, то его необходимо подключить в Spn_EN, а включение лазера необходимо подключать в Z+. Вот такая путаница с распиновкой на шилде.

После подключения уложил провода, чтобы ничего не торчало и не мешало работе станка.

Прошивка для лазерного гравёра на Arduino.

Для того, чтобы гравер заработал, в Arduino нужно загрузить код. Где же его взять? Код писать самостоятельно не нужно. Добрые люди уже написали и проверили работу прошивки на тысячах, а может и на сотнях тысяч различных станках с ЧПУ. Скачать прошивку GRBL 1.1 можно с репозитория, или внизу статьи, в разделе Материалы для скачивания.

Более подробно о прошивке и настройке GRBL 1.1 буду рассказывать в следующей статье.

Настройка и калибровка самодельного станка с ЧПУ.

После того, как мы загрузили прошивку, все настройки будут стандартные, и их нужно поменять под ваш станок. Это не так и сложно, но процесс занимает некоторое время. Для калибровки нужно перемещать по оси лазерный модуль, и смотреть, как точно происходит перемещение. Например, вы переместили на 100 мм, а станок переместился на 102 мм. Это все настраивается в прошивке. Полный процесс калибровки буду рассказывать в следующей статье. А сейчас выложу скриншот моих настроек GRBL 1.1 для лазерного гравировального станка.

скриншот моих настроек GRBL 1.1 для лазерного гравировального станка.

Программа LaserGRBL для управления лазерным гравером на Arduino.

Осталось установить программное обеспечения для компьютера, которое позволит гравировать, выбрав понравившуюся картинку. Я буду гравировать векторный логотип сайта и елочную игрушку. Исходники будут в разделе материалы для скачивания.

Программа LaserGRBL для управления лазерным гравером на Arduino.

LaserGRBL поддерживает гравировку растровой и векторной графики, что позволяет облегчить поиск материала для гравировки.

Подробнее о программе LaserGRBL напишу отдельную статью, так как там есть некоторые фишки, которые упрощают работу с лазерным гравером. Некоторые из них вы можете увидеть в видео.

А сейчас покажу, как выглядит исходное изображение, загруженное в программу LaserGRBL, и что получается после гравировки.

А сейчас покажу, как выглядит исходное изображение, загруженное в программу LaserGRBL, и что получается после гравировки.

Подведём итог.

В домашних условиях собрать лазерный гравер не составит большого труда. Но перед сборкой нужно определиться, чего мы ожидаем. В связи с тем, что данный станок я собрал попутно, то лазерный гравер не является первоначальной задачей. И выбор ходового винта, для данного станка, является не правильным решением. Потому что перемещение происходит медленно, а гравировка делается быстро, и я использовал только 50% мощности лазера. Это не приемлемо. Что же делать? Нужно использовать не ходовые винты, а ременную передачу, что увеличит скорость и плавность перемещения.

Читайте так же:
Как настроить крутящий момент шуруповерта

Если присмотреться на гравированные изделия

Если присмотреться на гравированные изделия, то можно увидеть небольшую рябь. Это связанно с тем, что по оси X ходовой винт имеет изгиб и при перемещении происходит раскачивание лазерной головы. Если такое колебание будет при фрезеровке, то зажатая фреза в материал просто не допустит такие небольшие колебания.

Более подробно настройку станка и программное обеспечение разберу в следующих статьях:

  • Электроника лазерного гравера. Arduino UNO, CNC shield v3, ttl laser driver.

Понравился проект Самодельный Лазерный гравёр с ЧПУ, в домашних условиях? Не забудь поделиться с друзьями в соц. сетях.

А также подписаться на наш канал на YouTube, вступить в группу Вконтакте, в группу на Facebook.

Твердотельные лазерные граверы

В зависимости от агрегатного состояния активного вещества, используемого в гравировальном оборудовании, лазерные граверы делятся на твердотельные и газовые. Последние более распространены благодаря низкой стоимости, разнообразию моделей, однако в некоторых аспектах работы они не могут составить достойную конкуренцию твердотельным граверам, которые незаменимы при необходимости работы с металлами.

Твердотельные имеют более высокие показатели производительности, без труда справляются там, где с газовыми граверами приходится долго экспериментировать, применяя специальные пасты и смазки для получения качественного рисунка. Твердотельные граверы можно использовать для точечной сварки, резки металлических листов толщиной до 0,5 мм. Выбор твердотельного лазерного оборудования нераздельно связан с особенностями задач, которые предстоит решить на производстве.

Особенности работы

Гравировальный лазерный аппарат — это станок с ЧПУ. В комплектацию входит:

  1. Лазер — основной рабочий элемент, выполняющий определенные задания. В твердотельных агрегатах в качестве активной среды используются различные стекла и кристаллы.
  2. Резонатор — оптическая система, обеспечивающая многократное прохождение излучения через активную среду. Благодаря резонатору увеличивается мощность светового потока.
  3. Система охлаждения — ряд приборов, обеспечивающих теплоотвод (радиаторы, кулеры).
  4. Каретка — подвижный элемент, удерживающий лазер.
  5. Рама с направляющими движения каретки по заданной траектории.
  6. Двигатель.
  7. Стол.
  8. Корпус гравера.
  9. Датчики, системное обеспечение, коммуникационные приборы, система питания.

«Сердце» твердотельного лазерного гравера — рабочая среда, в качестве которой в большинстве случаев выступает:

  1. Искусственно выращенный рубин. Именно такой кристалл использовался в первом твердотельном лазере, изобретенном и построенном Т. Мэйманом в 1960 г.
  2. Алюмо-иттриевый гранат.
  3. Стекло с примесями неодима.

Стержень твердотельного лазера и лампа-вспышка находятся внутри отражателя и помещены в резонатор. В момент световой вспышки генерируется энергия, преобразуемая в лазерный импульс. Выход лазера происходит непрерывно либо в виде импульсов.

Большей мощностью обладают импульсные твердотельные лазеры. В интервалах между выходом лазерного пучка происходит накопление энергии, и в итоге выдается более мощный импульс. Этим и объясняется возможность резки металла с помощью твердотельного лазерного гравера, работающего в импульсном режиме.

К разновидностям твердотельных лазеров относятся волоконные лазеры и полупроводниковые лазеры.

Волоконные лазерные граверы

В граверах, снабженных волоконными лазерами, в качестве активной среды используется оптическое волокно, изготовленной из кварцевого стекла с добавлением редкоземельных элементов — соединений, редко встречающихся в природе, обладающих высокой степенью тугоплавкости (например, иттириевой группы).

В целом система представляет собой лампы накачки с оптическим кабелем, внутри которого проходит оптическое волокно. На конце стержня имеются насечки, которые отражают потоки света. При включении диодных ламп активируется иттеробитиевое покрытие, генерируя ионы, причем благодаря надсечкам (брегговской решетке), часть потока энергии постоянно остается внутри, а часть — выходит потоком мощного лазерного излучения.

Читайте так же:
Кислота соляная травленая цинком для пайки

В отличии от иных видов граверов, волоконные менее чувствительны вибрациям, ударам, то есть воздействиям, создающим некий диссонанс. Такое качество особенно ценно на производственных линиях, где трудно избежать внешних воздействий.

Аппаратура волоконного типа отличается высокой износостойкостью. Секрет кроется в способности почти полного (около 90%) преобразования спонтанного излучения в лазерный луч, что нивелирует вероятность образования тепловой энергии. Работа при повышенных температурах негативно отражается на длительности использования лазерной техники, но волоконные граверы защищены от повреждения тепловой энергией.

Ванадатовые граверы

Одна из новых разработок в мире лазерной техники — изготовление системы Vanadate для генерации лазерного излучения. В системе используется кристалл, изготовленный из ванадия с примесью неодима. Благодаря такой «начинке» генерируется луч, позволяющих проводить маркировку (гравировку) изделий тончайшими линиями с максимальной степенью точности, причем допускается работа с разного рода материалами. Волоконные ванадатовые граверы имеют увеличенную глубину фокуса и повышенную предельную мощность в сравнении с иными волоконными системами.

Преимущества использования оптоволоконных граверов

Использование на промышленных предприятиях твердотельных граверов, снабженных оптоволоконными лазерами, экономически выгодно по ряду причин:

  1. Многофункциональность использования. Оптоволоконные граверы справляются не только с гравировкой, но и резкой материала, выполнением сварочных работ.
  2. Длительный срок работы. В среднем рабочий ресурс достигает 100 тыс. ч.
  3. Высокое качество луча, возможность точной фокусировки при диаметре до нескольких микрон в точке воздействия.
  4. Возможность работы на высокой мощности.
  5. Компактность конструкции, простота транспортировки.
  6. Отсутствие необходимости в юстировке, простота ведения пуско-наладочных работ.

Оптоволоконные лазерные граверы отличаются высокой производительностью и стабильностью работы при любых условиях.

Полупроводниковые лазерные граверы

В оборудовании, оснащенном полупроводниковым лазером, излучателем является прибор, изготовленный из полупроводникового материала. Полупроводниковые граверы редко используются в промышленных целях, поскольку имеют ограниченный рабочий ресурс (около 10 тыс. ч.), невысокую мощность, а рабочая поверхность такого оборудования в среднем занимает площадь 0,01м2.

Полупроводниковые граверы очень мобильны, эргономичны и оптимально подходят для выполнения гравировки по мелким изделиям (медалям, табличкам, мелким деталям).

Особенности использования твердотельных граверов

В твердотельных лазерах луч имеет большую расходимость. Он плохо подходит для неметаллических материалов. Для получения безупречного результата рабочая поверхность материала должна быть идеально ровной, поэтому обработка заготовки большой площади вызывает затруднения. Обычно твердотельные лазеры комплектуются небольшими столами.

Несмотря на имеющиеся ограничения, спектр использования твердотельных лазерных граверов достаточно широк. С их помощью осуществляется гравировка (при необходимости — резка) и маркировка следующих материалов:

  1. Металлов. Оборудование подходит для работы с драгоценными металлами, закаленной и нержавеющей сталью, медью, алюминием (в том числе анодированным), инструментальной сталью, цинком, никелем.
  2. Драгоценных камней.
  3. Керамики.
  4. Кремния.

Благодаря твердотельным граверам, становится возможным нанесение качественной, четкой гравировки на прочные глянцевые материалы. С помощью спецоборудования изготавливается сувенирная продукция из металлов, ювелирные изделия и бижутерия, наносятся надписи на металлические таблички и вывески, маркируются детали, проводится маркировка и гравировка изделий из кремния: транзисторов, микросхем, полупроводниковых диодов.

Твердотельные граверы используются преимущественно в отраслях промышленности, где необходимо работать с металлами: в авто- и ракетостроении, судопроизводстве, в строительной сфере при изготовлении металлоконструкций и декоративных элементов, в военно-промышленном комплексе, ювелирной отрасли, роботехнике и станкостроении.
