Лазер из DVD

Лазер из DVD

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!

Для нашего лазера нам понадобится во первых сломанный или не очень резак! Чем менее сломан резак и чем быстрее он может записывать диски тем лучше, да кстати он должен быть DVD-RW. Если привод записывает DVD+/-R со скоростью 16х то там стоят 200 мВт красные лазеры, в 20х приводах стоит лазер 270 мВт, а в приводах со скоростью 22х мощность может доходить до 300 мВт. Все DVD приводы также имеют сидишный ИК лазер, но как его определить вы узнаете позже. Сразу уточню, так как возникает много вопросов. Вырезка из FAQ, которое Вы можете прочитань на нашем сайте http://lasers.org.ru/faq.html

Вопрос: А какой лазерный диод подойдет?

Ответ: Подойдет ЛД только от пишущего привода! причем:

CD-RW — мощный 100–200 мВт ИК лазер 780нм

DVD-Combo (DVD-Drive/CD-recordeble) — слабый красный диод примерно как в китайской указке и мощный 100–200 мВт ИК лазер 780нм

DVD-RW — мощный красный ЛД 650нм 150–300 мВт и мощный 100–200 мВт ИК лазер 780нм

BLU-RAY ROM — сине-фиолетовый диод 405 нм мощностью 15 мВт.

BLU-RAY RW — сине-фиолетовый диод 405 нм мощностью 60-150 мВт. Светит ярче красного.

Во всех остальных бытовых устройствах (принтеры, мышки, сканеры штрих кода, и т. д.) лазеров достаточной мощности нет! Везде мощность порядка 5 мВт.

Итак приступим! Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:

Ценного там только выходная линза и два лазера. Теперь достаем самое главное — DVD лазер:

А теперь внимание! Пока вы еще не начали играть с новой игрушкой распишу ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения! не направляйте луч в глаза и в зеркало! даже глазом моргнуть не успеете, зрение станет значительно хуже! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. Это ему считай повезло. сфокусированным лучом повредить зрение можно и со ста метров! Смотрите куда светите!

Можно ли испортить ЛД (лазерный диод)? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На смом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги! чтобы электрически выводы ЛД были соединены! припаеваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!

Теперь время подумать о питании нашего лазера. ЛД питается примерно от 3V и потребляет 200–400 мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:

Итак, надо бы запитать наш лазер!

Рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной. Все схемы питаются от источников постоянного тока, например аккумуляторов.

1 Вариант. Ограничение тока резистором.

Cопротивление резистора определяется экспериментально, по току через ЛД. Cтоит остановиться на 200 мА для 16х, дальше риск спалить больше. Хотя мой ЛД и на 300 мА работал прекрасно. Для питания подойдут три любых аккумулятора на нужную емкость, также удобно использовать аккумулятор от мобильного телефона (любого).

Читайте так же:
Ручной вакуумный насос своими руками

Достоинства: простая конструкция, высокая надежность.

Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать. Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батареек

А вот так он выглядит в сборе:

Два резистора по 1 Ому последовательно и два конденсатора.

Вариант 2. Использование микросхемы LM317.

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. См рисунок.

Драйвер поддерживает постоянный ток через ЛД независимо от питания (не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

3 Вариант. Компактный. На LM2621.

Это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение (а следовательно и ток) на ЛД, которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90 %. И все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! И это не придел! См рисунок.

Дроссель L1 я намотал на шару, микруха умная, сама во всем разберется). Я намотал 15 витков проводом 0.5мм на дросселе от компьютерного БП. Внутренний диаметр дросселя 2.5мм, проницаемость феррита неизвестна. Диод шоттки любой 3-х амперный. Например 1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360. Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к. Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными. Выбрав для себя подходящую схему, собираем её! Ну а дальше полет для фантазии!! нужно придумать как закрепить оптику! причем ЛД нужно поставить на радиатор! При большом токе он очень хорошо греется! так что заранее продумывайте конструкцию.

Оптика лазера.

Удобно использовать лазерную указку как основу для коллиматора. В ней стоит неплохая линза. Но луч получается примерно 5мм диаметром, а это много. Лучшие результаты показывает родная оптика (выходная линза) но с ней свои трудности. Фокусное расстояние мало, а значит фокус очень сложно настроить, но в тоже время это позволяет получить луч диаметром 1мм!! К слову, чем уже луч, тем большая энергия прикладывается к 1мм 2 таким лучом можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке плавится пластмасса, режется изолента, дерево начинает аж светиться белым светом от нагрева!(6000 градусов не шутки) и многое другое!! Кстати у нас на форуме можно купить лазерные модули фирмы AixiZ — ими можно отлично сфокусировать луч и для дальности и для прожигания!

Вот несколько фоток луча и самой указки

Как выбрать лазерную указку на примере красного лазера 300 мВт

Автор: Artemka 19.11.2008 23:36

На днях я задумался, какое же это удивительное изобретение лазер… Только подумайте, энергия способная проплавить пластик сосредоточена в луче и устремляется в бесконечнось! Луч, который исходит из твоих рук и достает до облаков! До тех, что кажутся недоступными для людей… ну а чего стоят взгляды прохожих! Про одногруппников и коллег по работе и речи нет, они в шоке когда видят как острый луч резво вырезает кружочки из черного пакета! Решил я рассказать Вам о характеристиках лазера, а именно о характеристиках лазерной указки на полупроводниковом лазере. Так уж завелось, что люди любят сравнивать и выяснять у кого больше, лучше, дороже… а по каким параметрам лазеры сравнивать? И тут пошел маркетинг… 99 % людей при выборе лазера ведутся на мощность! Она интересует их в первую очередь! как же они ошибаются… хотя примерно так же, как и люди которые гонятся за мегапикселями.

На самом деле мощность далеко не идеальный параметр, по которому стоит упорядочивать лазерные указки. Перечислю параметры, которые важны конечному пользователю: Мощность, надежность, толщина луча (апертура), расходимость луча, габариты, защита от перегрева, стабильность излучаемой мощности, удобство питания, механическая прочность. Не мало параметров, правда? А теперь о каждом помаленьку…

Читайте так же:
Металлоискатель своими руками из радио

Мощность-мощность светового потока. так ли она важна? несомненно! чем мощнее, тем лучше! однако лампочка на 100Вт излучает гораздо больше световой мощности, но не прожигает ничего… В общем общий смысл: мощность нужна как можно больше, но при условии что остальные параметры тоже на высоте.

Надежность: ну тут вроде все ясно, чем дольше проработает и чем больше «защит от дурака» тем лучше. это к слову о китайских указках, которые продают в сети интернет. Почитайте отзывы людей и поймете, что если лазер проработает неделю, это уже удача.

Толщина луча: казалось бы, что в ней такого? а вот что! если распределить 300 мВт мощности лазерного излучения на площадь 1квадратный метр, то его почти не будет видно! ни о каких эфектах плавления, горения и речи нет! Короче, для того, чтобы плавить, резать, зажигать необходима достаточная плотность излучения. её можно увеличить двумя способами, либо увеличивать мощность, либо уменьшать площадь, на которую воздействуем. Если 300 мВт мощности сосредоточить на круглой площадке диаметром 3мм (точка обычной китайской указки на 1 мВт), то максимум можно проплавлять пакеты, и то долго! пластик не плавится, спички не зажигаются… но если поставить хорошую оптику и сделать луч в два раза тоньше, то плотность возрастает в 4 раза! тут и пластик плавится, и спички зажигаются.

Расходимость луча: так уж сложилось что нет ничего идеального, и луч лазера постепенно становится шире и шире… уже через пару десятков метров диаметр луча достигает 1 см! расходимость зависит от толщиы луча. чем тоньше луч, тем быстрее он расходится. Однако даже тонкий луч достает до облаков и на них видно маленькую точку.

Габариты: все стремятся к минимуму размеров и массы без проигрыша в остальных параметрах..

Защита от перегрева: лазер достаточно мощный и ощутимо греется. без охлаждения за пару секунд он перегревается. Установив радиатор побольше и обеспечив хороший контакт можно с уверенностью сказать что лазер не выйдет из строя от того, что забыли его выключить.

Стабильность излучаемой мощности: Вот тут интересно) видели яркие лозунги в интернете? 100 мВт, 200 мВт, 300 мВт? а на деле раза в два меньше… дело в том, что при использовании примитивных драйверов мощность лазера сильно зависит от состояния батареек. Я погулял по сайтам производителей батареек и видел графики разряда батареек, так вот когда батарейка новая, на ней 1.5Вольта, но уже через секунду напряжение падает до 1.2–1.3Вольт! и так достаточно долгое время, после чего напряжение начинает стремительно падать-батарея разряжена. ну так вот, эта мощность приводится для напряжения питания 4.5В, а в реальной жизни после включения лазер сначала моргнет полной мощностью, а потом выйдет на режим в пол мощности… вот такие результаты… чтобы такого не было, нужно применять интеллектуальные драйверы, которы стабилизирую ток лазера вне зависимости от состояния батареек. но они дороги и в китайцами не используюся.

Удобство питания: Видел в сети лазер, питается от двух CR2 литиевых батареек, вроде хорошо, да? маленькие, легкие… вот только какого отдать за каждую батарейку 100 рублей? через час она сядет, и что? снова 200р выкидывать? Да и далеко не в каждом магазине можно наити эти редкие батарейки. Другое дело стандартные ААА и АА батарейки и аккумуляторы. дешёвые и распространенные.

Механическая прочность: очень обидно смотреть на обломки лазера, который выпал из рук на асфальт… чем прочнее лазер, тем больше вероятность что он выживет в экстремальных условиях. Я занимаюсь продажей лазеров, поэтому для меня крайне важны все эти параметры. И вот чего я достиг в этой области:

Нормально? «Голова» выточена на токарном станке из алюминия, лазер точно не перегреется!)) остальная часть взята от фонарика.

Драйвер: Вот тут я постарался и разработал отличный драйвер! Он независимо от источника питания поддерживает выходную мощность на уровне 300 мВт! То есть не нужно беспокоиться, что при замене батареек на аккумуляторы упадет мощность, да и эффект первых трех секунд тут устранен, мощность всегда 300 мВт пока батарейки не сядут. Кстати контролируется еще и температура! Известны случаи когда лазер сгорал от холода. На холоде возрастает КПД и лазер выходит из строя. Мой драйвер следит за температурой и при охлаждении постепенно снижает ток через диод. Испытывал до 0 градусов, все работает! Сразу предупрежу, нигде в сети описаний этого драйвера нет и просить меня чтоб я дал схему бесполезно.

Читайте так же:
Топорище для топора своими руками фото

Оптика: Предлагаю покупателям два варианта, либо толстый луч (

1мм). Кому нужно для световых эффектов, тот берет с толстым, потому что расходится меньше. А для прожигания, зажигания и наблюдения луча покупают с тонким лучом. Лазер с тонким зажигает спички, плавит пластик, коробку от ДВД диска за несколько секунд насквозь! Все это можно посмотреть на видео в конце статьи.

Питание: Для питания лазера используется 3 ААА элемента (аккумуляторы или батарейки) независимо от этого гарантируется полная мощность. при питании от батареек полная мощность примерно полчаса, потом постепенно снижается. от аккумуляторов (ввиду их большей емкости) время работы на полную раза в 4 больше.

Читайте также

Анатолий Вассерман: Антипиратский лазер Анатолий Вассерман

Анатолий Вассерман: Антипиратский лазер Анатолий Вассерман Опубликовано 08 февраля 2011 года К оглавлению

Лазерный модуль из DVD-RW привода

На днях изготовил лазерный модуль для своего самодельного станка с ЧПУ и тут расскажу Вам как его изготовить своими руками.

Некоторые люди не верят, но лазером с DVD дисковода действительно можно поджигать спички, резать тонкую пленку или выжигать на пластике и дереве. И так, что нам понадобиться:

  • Первое что я достал, это радиатор. Так как лазер при работе сильно греется, ему нужно куда то девать свое тепло. Я использовал радиатор от старой материнской платы Asus. Что-то на подобии этого:
    Свой к сожалению в первоначальном виде не сфоткал.
  • Далее нам нужен сам лазер. Его можно достать в пишущих DVD-RW дисководах, другие не пойдут. Скорость дисковода должна быть более 16х. Я пока изготовил рабочий модуль испортил около 5 дисководов! Так что советую быть очень аккуратными. Последний донор был дисковод NEC-7173. Разбираем дисковод, достаем лазерную головку, выглядит примерно так:
    Находим нужный лазер, их там 2(CD & DVD). Нам нужен тот у которого радиатор больше:

    В крайнем случае можно экспериментально определить какой из них DVD, подав на них напряжение, CD будет светить тускло, а нужный ярко. ВНИМАНИЕ! НЕ НАПРАВЛЯЙТЕ ЛАЗЕР В ГЛАЗА! ЛИШИТЕСЬ ЗРЕНИЯ ! Но пока не спешите подключать лазер, для его питания нужен специальный драйвер. Советую перед извлечением лазера перекусить шлейф идущий к лазеру, а не отпаивать его сразу. Отпаивать его можно только тогда, когда вы замкнете проволочкой все контакты лазера, т.к. он боится статического электричества. Так выглядит лазер который изъят из радиатора:

    Как то так выглядит лазер в родном радиаторе:

    А так выглядит мой лазер:
    Свой лазер из родного радиатора я не извлекал. После извлечения лазера, приступим к сборке драйвера.
  • Для питания , как я уже сказал нужен специальный драйвер. На лазер нужно подавать определенный ток, а не напряжение. Я предлагаю одну из самых простых схем:
    Собираем данную схему, но к лазеру пока не подключаем. На LM317 установить радиатор!

Собираем все вместе. Сначала сверлим отверстие под провода к лазеру, потом для крепящих лазер болтов, и для крепления линзы. Где требуется нарезаем резьбу. Делаем планку которая будет прижимать сам лазер. Подробнее смотрим на фото:

Думаю понятно почему я не извлекал из родного радиатора, я просто планкой прижал его к большему радиатору. Для лучшей проводимости смазал термо-пастой. При припаивании проводов, не снимайте проволоки, которая замыкает контакты лазера до подключения к драйверу.

Линзу берем с той же лазерной головки, самую верхнюю, которая смотрит на диск. Закрепил я её на кусте текстолита. Отпечатки на ней не ставим и в клей не вымазываем! Линза боится паров клея момент. Смотрим фото:

Устанавливаем, включаем лазер через драйвер, и настраиваем линзу так что бы получить минимальную точку. У меня точка получается на расстоянии 1см до детали и примерно 2мм линзы к лазеру.

Ну и фото готового модуля в работе на станке с ЧПУ:

На светлом дереве конечно плоховато он выжигает, а вот если темный ластик, то отлично. Делаю вот такую гравировку:

Читайте так же:
Мощная лебедка своими руками

Кто хочет могу сделать подобное под заказ, подробнее через контактную форму слева на экране, или пишите в комментарии.

Лазерный гравер своими руками на arduino из CD-ROM

Лазерный гравер своими руками

Заводские модели лазерного гравера стоят приличных денег, а вот самодельная версия обойдется куда меньшими затратами. При чем для изготовления такого устройства не нужны глубокие знания в области электроники и механики. Для сборки лазерного гравера с предложенной конструкцией используется аппаратная платформа Arduino (“Ардуино”) прошивку можно скачать здесь . Это модель мощностью 3 Вт, тогда как промышленные образцы отличаются характеристиками от 400 Вт. Несмотря на казалось бы невысокую мощность самодельного гравера, его вполне достаточно, чтобы резать изделия из таких материалов как пенополистирол, пробковые листы, пластик, картон. Также прибор отлично подходит для лазерной гравировки.

Самодельная модель лазерного гравировального станка

Для извлечения лазерного полупроводника из привода объяснения не нужны. Для тех, кто умеет “делать вещи” руками, это не составит никакого труда. Здесь важно приготовить прочный, практичный корпус. Кроме того, для “боевого” лазера, пускай и маломощного, обязательно необходимо охлаждение. Если мы используем DVD-привод, достаточным будет пассивный радиатор.

В качестве материалов для выполнения корпуса-рукоятки подойдут две латунные пистолетные гильзы, со стреляных патронов ТТ и ПМ, например. За счет небольшой разнице калибров они хорошо входят один в другой.

Лазерный гравер своими руками

Капсюли высверливаются и вместо одного из них устанавливается лазерный диод. Латунь гильзы отлично охлаждает наше устройство.

Лазерный гравер своими руками

Осталось подвести 12 В питание – для этого прекрасно подойдет компьютерный USB порт. Мощность будет вполне достаточной, в ПК для питания привода применяется тот же блок питания. Вот мы и имеем самодельную лазерную гравировку, которую собрали у себя дома из подручных материалов.

Те, кто нуждается в координатном станке, могут закрепить элемент прожигания на готовое позиционирующее устройство.

Можно сделать модель лазерного гравера, используя струйный принтер, у которого засохла чернильная головка. Это будет прекрасным способом, чтобы вернуть к жизни вышедший из строя агрегат.

Лазерный гравер своими руками

Несколько манипуляций, чтобы сделать подачу заготовки, а не бумаги (здесь все просто, если используется плоская фанера или металлическая пластина), и вы можете пользоваться практически заводским гравером. С программным обеспечением также не будет никаких проблем – просто воспользуйтесь драйвером принтера.

Лазерный гравер своими руками

Вариант лазерного гравера своими руками для обработки больших площадей

За основу можем взять любой из чертежей для сборки китайских “KIT наборов”.

Лазерный гравер своими руками

Лазерный гравер своими руками

Лазерный гравер своими руками

Лазерный гравер своими руками

Лазерный гравер своими руками

Лазерный гравер своими руками

Берем алюминиевый профиль, изготовляем каретки с колесами. На одну из кареток устанавливаем готовый лазерный модуль, другая пара кареток служит для перемещения направляющей фермы. Для движения применяются шаговые двигатели, для передачи крутящего момента использованы зубчатые ремни.

Для сборки конструкции рекомендуется взять какой-нибудь ящик, где есть активная вентиляция. Если вы собираетесь делать гравировку в помещении – позаботьтесь о вытяжке, так как в процессе работы будет выделяться едкий дым, опасный для здоровья.

Лазерный гравер своими руками

Схему управления можно собрать, взяв любой программируемый контроллер. Самые популярные системы – Arduino UNO, которые продаются на тех самых сайтах электроники Китая.

Лазерный гравер своими руками

После подключения и программирования контроллера USB, уже можно вывести задание гравировки прямиком с флеш-носителя, перед этим создав файл на компьютере.

В результате вы сможете изготавливать поделки для детишек, экономить на рекламном материале для своей фирмы, создавать оригинальные предметы интерьера и экстерьера для дома, и делать много других полезных вещей с помощью этого станка.
При этом самостоятельное изготовление прибора порадует вас сэкономленными деньгами.

Карманный cnc – станок для выжигания. Часть 2 — лазеры и механика

Вообще то, в Интернет полно качественных и подробных инструкций по домашнему превращению обычных лазерных указок и тому подобного в настоящих боевых… хм, бластеров. Поэтому, автор решил предоставить судить о проделанной работе не по словам, а по делам изображениями с пошаговой иллюстрацией процесса.

Примечание переводчика: инструкций действительно просто по горло, начиная от того как из лазерной указки сделать лазер, способный распилить линкор поджечь спичку и заканчивая установками на органических красителях мощностью по пару сотен Ватт и размером с гараж.

FQSKCEOGL3JOJ0H.LARGE

Несмотря на то, что в приводах разных производителей лазерные блоки выглядят по разному, их разборка с целью извлечения лазерных диодов в целом несложна. Однако, она требует значительной аккуратности и внимания. Осмотрите модуль и найдите светодиоды (как на изображениях). В конструкции их два – инфракрасных и красный видимого спектра свечения.

Читайте так же:
Как сделать выжигатель по дереву своими руками

F542AHBGKS0UMMF.LARGE

Примечание переводчика: в DVD – ROM и CD – ROM приводах как правило, используется по одному диоду красного или синего свечения видимого диапазона. В то же время DVD – R и DVD – RW приводы оборудованы двумя лазерными диодами: для записи DVD – красный диод видимого диапазона и инфракрасный светодиод – для записи CD. Настоятельно не рекомендуется использование инфракрасных светодиодов именно по причине невидимости генерируемых ими лучей и высокой мощности – можно ослепнуть даже от отраженного луча.

Светодиоды размещены в обвязке из неодимовых магнитов и оптических элементов, которые вполне можно будет использовать в последующих мозгопроектах.

Теперь, отпаяйте от светодиодов штатные шлейфы питания. Светодиоды хрупки и боятся ударов, так что после извлечения обращайтесь с ними аккуратнее.

F9YW80IGKS0UMMG.LARGE

Теперь, вам предстоит определить, какой из извлеченных светодиодов вам необходим. Это просто – при помощи полуторавольтовой батарейки определите светодиод красного видимого спектра. Надеюсь, про требования безопасности напоминать вам не стоит.

F27UQ2WGKS0UMMK.LARGEFZZ4SCQGKS0UMOS.LARGE

В завершение, поместите светодиод к корпус, аккуратно запрессовав его при помощи тисков. Подпаяйте провода, по которым будет производится питания.

F7EQJFAGKS0SZDY.LARGE

FM1RHEXGKS0UMMO.LARGE

F1D3ZFZGL3JOJ72.LARGE

Примечание переводчика: примененный в конструкции корпус для светодиода, также широко использующийся в конструкциях других авторов, по сути представляет собой радиатор для отвода тепла от диода. Таким образом, нет смысла покупать данный элемент за 5-25 долларов, а проще изготовить его из банального радиатора для мощных транзисторов или диодов.

Шаг 4. Помеханизируем…

В качестве основы для всей конструкции автор использовал кусок МДФ – плиты размером чуть больше, чем блок позиционирования лазерной головки, который вы извлекли из DVD – донора. Именно на него будут крепится оси Х и Y нашего станочка. Как вы видите на изображении, для размещения привода оси Y автор использовал несколько длинных проставок, одетых на болты крепления. Однако, по его и моему глубокому убеждению, несколько гаек и шайб будут работать ни капли не хуже.

FSGKOPBGKGL6C37.LARGE

В принципе, конкретные размеры деталей особого значения не играют, однако необходимо помнить, что приводы осей должны быть строго перпендикулярны друг-другу.
На бывший модуль крепления лазерных диодов при помощи дуговой сварки клея крепим рабочую поверхность для обрабатываемых деталей.

FETNQNNGKGL6C3A.LARGE

Материал в принципе не имеет значения, он должен быть легким и ровным. Опять же, зеркальные поверхности лучше не использовать. Автор использовал небольшую пластину из оргстекла, к которой потом приклеил вырезанный из корпуса того-же усопшего DVD привода металлическую пластину. Поверхность получилась ровной, а вся конструкция – прочной. Кроме того, появилась возможность крепить обрабатываемый материал при помощи небольших магнитов.
Для крепления привода оси Х автор использовал П-образный алюминиевый профиль, который тихо-мирно ждал своего часа в его запасниках.

FZ5GCK2GKGL6C3B.LARGE

FTVR7FQGKGL6C3E.LARGE

Впрочем, как закрепить привод – зависит только от вас, лишь бы была обеспечена прочность и жесткость конструкции. Высоту размещения привода оси Х и длины крепежного профиля рассчитывайте в зависимости от желаемого материала обработки. Например, автор использовал отрезки П-образного длиной 7.5 Дюйма (190 миллиметров). Таким образом, автор получил возможность обрабатывать заготовки толщиной до 50 Миллиметров толщиной.

F59W0L4GKGL8DT3.LARGE

Важно учесть, что крепежные отверстия основаниях осей не симметричны. Перпендикулярность осей проще всего обеспечивать при помощи угольника, измеряя расстояние между линейными направляющими и поверхностью основания.

FGSZ7UWGKGL6C3H.LARGE

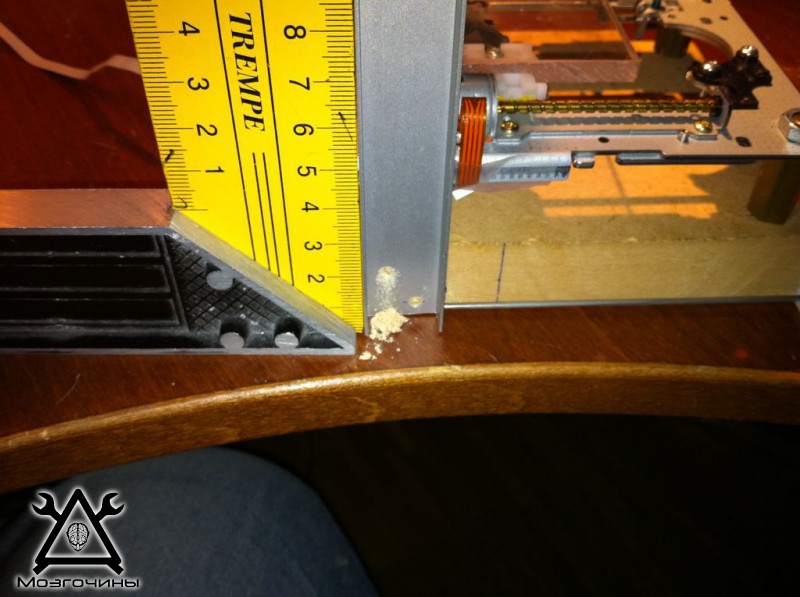

FOW18Y4GKGL8DSF.LARGE

FSLX1WXGKGL8DT4.LARGE

Место размещения привода оси Х зависит также от размеров крепления лазера и должно обеспечивать центральное положение точки фокуса при среднем положении привода оси Y.

FNY6OU3GKGL6C3Q.LARGE

Автор не стал мудрить с креплением лазера, изготовив его из куска пластика и зажима для труб. Использование трубного зажима упрощает фокусировку лазера, позволяя менять ее простым перемещением лазерного модуля вверх и вниз.
Опять же, размер деталей особого значения не имеет, и зависит исключительно от вашего конструкторского гения воображения, при условии, что оси перпендикулярны. Единственное, что вам необходимо учитывать при монтаже конструкции – это центральное положение точки фокуса лазера при средних положениях приводов осей.
Итак, наш координатный стол и инструмент для обработки готов. Дело за управлением.
