Двухканальный аналоговый контроллер охлаждения видеокарт, ПК или усилителя. LM35, LM358, NE555

Двухканальный аналоговый контроллер охлаждения видеокарт, ПК или усилителя. LM35, LM358, NE555

Достались мне недорого две видеокарты ATI HD4870 с кастомным охлаждением Thermaltake DuOrb (CL-G0102) и естественно были продуты и обе установлены в системник в конфигурации «CrossFire». Всё бы было хорошо, но имеем по два вентилятора на карту, да ещё и без регулятора оборотов. Может одна видюха и не сильно шумела бы, но две (и в четыре вентилятора) слышно уж очень хорошо.

Подключу, думаю, к ручному регулятору скорости. Сказано — сделано. Но оказалось неудобно: то шумновато, то горячевато.

Содержание / Contents

Решил сделать автоматический контролер, чтоб сам скорости вентиляторов регулировал. Замерил ток потребления вентиляторов: 0.4 А на каждую видюху, не мало. При линейном регулировании придется ставить транзистор на хороший радиатор, а ведь канала два.

Да ещё и не так просто будет полностью открыть регулирующий транзистор. Значит вентиляторы не смогут на полную раскрутится. Это обычно не так важно, но тоже неприятно.

Значит делаем ШИМ-управление. Ставить пару настоящих ШИМ-контроллеров не хотелось. А вот таймер NE555 подойдет, и недорого, и везде есть.
Термодатчики взял LM35. Они очень удобны параметрами: 10 мВ/°С, да ещё и от нуля градусов, т.е. при 10°С имеем на выходе датчика 100 мВ.

Операционник LM358 двухканальный, недорогой и однополярное питание понимает.
И тут опять засада: у LM358 макс. выходное напряжение = Uпит.−2,0 В. Т.е. максимум получим 10 В, а чтобы NE555 полностью открыть при ШИМе нужно 12 В, ведь мы питаем всё от 12 В.
А не запитать ли нам и таймер NE555 от 10 В? Для открытия полевика этого достаточно. Чем же «обрезать» лишние 2 Вольта? Пара последовательно включенных диодов полностью решает задачу.

↑ Схема термоконтроллера, детали

40°C.
Резисторами R4, R4.1 можно подобрать регулировочную характеристику под нужную температурную. При указанных на схеме номиналах на 40°С получим минимальные обороты вентиляторов, при 75°С — максимальные.

ШИМ работает на частоте примерно 80 кГц, так что его не слышно.

Микросхема LM358 заменима практически на любой операционный усилитель с биполярными транзисторами (при коррекции печатной платы).
Полевики любые на подходящий ток (при коррекции печатной платы).

Читайте так же:
Для чего нужны пусковые конденсаторы

По питанию установлены конденсаторы (на схеме нет), номиналы которых могут сильно меняться в зависимости от их наличия и тока потребления вентиляторов. Диоды параллельно вентиляторам — на ток не менее тока потребления, Шоттки или фасты.

Термодатчики LM35 закреплены на радиаторах видеокарт или на, соответственно, других контролируемых зонах.

↑ Итого

Почему сделал блок аналоговым, без модных нынче МК? Потому что просто работает, не глючит, время потратишь столько же, денег копейки (правда контролеры тоже не дороги), повторить блок сможет даже новичок и всё будет работать, что собственно и требовалось.

После установки и подключения порадовала тихая работа вентиляторов. Устройство надежно отрабатывает режимы при изменении температуры окружающей среды или нагрузки на видеокарты. Температура карт в моём случае не превышает 50°С.

Как сделать мигалку на LM358 имитирующую «дыхание»

Модуль на LM358

Как сделать мигалку на LM358 своими руками имитирующую «дыхание». Мигалка собрана на основе набора деталей для сборки схемы модуля «дышащая» лампа, который управляет плавным изменением света 8 светодиодов. Интересная поделка на популярной микросхеме LM358. Наличие двух операционных усилителей в LM358 позволило собрать генератор синусоидальных колебаний сверхнизкой частоты и получить эффект плавного изменения свечения подключенных в управляемую нагрузку светодиодов. Частота работы генератора совпадает с частотой дыхания и на самом деле при наличии здорового воображения имитирует «дыхание». Частота дыхания может регулироваться в некотором диапазоне. Схема простая и без проблем собирается неподготовленным любителем. Готовая поделка может быть встроена: в дышащую лампу ночник, игрушку, в систему подсветки интерьера, в систему сигнализации. Также модуль прекрасно будет выполнять функции тестера по проверке микросхем LM358.

Как собрать своими руками схему мигалки на LM358

Сердцем модуля является микросхема LM358. Характеристики микросхемы принесли ей широкую популярность:

  • низкая стоимость микросхемы;
  • отсутствие дополнительных цепей компенсации;
  • возможность одно и двуполярного питания;
  • расширенный диапазон питающего напряжения от 3 до 32 В;
  • малый ток потребления

В схеме применена микросхема в DIP корпусе на 8 ножках.

Структура и цоколевка LM358

Схема мигалки на микросхеме LM358

Собранный на микросхеме синусоидальный генератор управляет транзистором V1, нагрузкой которого является две группы сверхъярких голубых светодиод включенных через токоограничивающие резисторы R4 и R6. Частоту изменения колебаний мигалки можно регулировать в некоторых пределах переменным резистором R3. Рекомендуемое напряжение питания схемы 11 В-13 В. В схему установлен диод D9 который защитит от неправильной полярности подачи питания.

Модуль мигалки собран из набора деталей, купленных по следующей ссылке http://ali.pub/2geurv. Набор включает:

  • микросхему LM358;
  • печатную плату высокого качества размером 42 x 29 мм;
  • панельку для установки микросхемы;
  • сдвоенный штыревой контакт;
  • голубые сверхъяркие светодиоды 8 штук;
  • электролитический конденсатор 22 мкФ 25 В;
  • транзистор 8050;
  • диод 1N4007;
  • резистор 100 к;
  • резистор 100 Ом 2 штуки;
  • резистор 47 к 3 штуки;
  • резистор 30 к;
  • подстроечный резистор 20 к.

Печатная плата дышащего модуля на LM358Панелька и микросхема LM358

Сборка схемы мигалки может быть проведена в следующей последовательности:

    Пайка панельки установки микросхемы. Ориентируйтесь на ключ установки нарисованный на плате.

Схема мигалки требует напряжение питания 12 вольт для полноценной работы. Подаем питания, если схема собрана правильно, то светодиоды «задышат» сразу. Поделка может быть встроена в ночник, в интерьерную подсветку, в различные игрушки, допустима установка в системы сигнализации и контроля. Например переменный резистор можно заменить термистором, что позволит оценивать контролируемую температуру визуально или через систему видеонаблюдения. Также используя этот модуль как тестер. Удалось проверить и другие микросхемы LM358.

LM358N, операционный усилитель, PDIP8

LM358N, операционный усилитель, PDIP8 STMicroelectr.

Информация для заказа
Номенклатурный номер 135357931
Заводская упаковка: в линейке/пенале по 50 шт.

Характеристики

ПроизводительSTMicroelectr.
Тип усилителяоперационный
Число ОУ в одном корпусе2
Граничная частота усиления в малосигнальном режиме, МГц1.1
Возможность работы от одного источника питанияесть
Минимальное напряжение питания, В1.5
Максимальное напряжение питания, В15
Входное напряжение смещения, мВ7
Входной ток смещения, нА150
Коэффициент ослабления синфазной составляющей (КОСС), дБ70
Скорость нарастания выходного напряжения, В/мкс0.6
Выходной ток40 mA
КорпусPDIP-8

Показать весь текст

НаименованиеЦены, руб. с НДСУсловие
поставки
НаличиеКупить
LM358N, операционный усилитель, PDIP8
STMicroelectr.
135357931
от 1000 — 6.17
от 700 — 7.05
от 400 — 7.93
от 100 — 8.81
от 1 — 12.00
со склада8923 шт.

Цена зависит от количества. Укажите требуемое количество и вам будут предложены лучшие цены и условия поставки.

НаименованиеЦены, руб. с НДСУсловие
поставки
НаличиеКупить
LM358N, 8-PDIP
STMicroelectr.
2007650380
от 1400 — 8.71
от 700 — 9.45
от 350 — 11.11
от 200 — 13.10
от 1 — 15.05
Потребуется 100% предоплата
1 неделя6194 шт.
LM358N, Усилители операционные, дифференциальные, инструментальные
STMicroelectr.
2015342447
от 6 — 14.18
от 4 — 14.92
от 3 — 15.66
от 1 — 16.40
от 1 — 18.00
Потребуется 100% предоплата
5 дней1894 шт.

Цены указаны с НДС, наличие указано на 14.12.2021 17:01

Документация на LM358N (datasheet)

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Близкие по параметрам к LM358N

LM358N, 8-PDIP

15.05 руб./шт.
поставка 1 неделя

Посмотреть еще
  • Другие товары этого производителя: усилители операционные, инструментальные, буферные STMicroelectr.
  • Вся продукция производителя STMicroelectr.
  • Посмотреть все Микросхемы

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

Оплатить товар можно:

  • Банковским переводом
  • Электронными деньгами Яндекс.Деньги
  • Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
  • Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
  • Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

  • экспресс-доставка Major Express
  • Деловые линии
  • ТК Энергия
  • почта России
  • терминалы доставки InPost

Забрать заказ можно в наших офисах:

  • Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
  • Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
  • С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)

Платан проводит строгую политику в области качества поставляемой продукции:

Усилитель для наушников. ровно на свою стоимость.

Этот обзор, как благодарность создателям Муськи и мой небольшой вклад в общую копилку. )
Одна из историй применения ОУ NE 5532 в качестве предусилителя для проведения музыкальных перерывов в тренинговом центре…
Задача:
Обеспечить перерывы приятной музыкой для кофе-чая…
Есть:
Неплохая система 5.1 для ПК с хорошим сабвуфером…
Проблема:
Слишком слабый сигнал с телефона…
С ноутбука — играет нормально…
Решение:
Данное изделие обладает 2мя двойными ОУ( NE 5532 — имеет 2 канала) и имеет возможность регулировки кооэфициента усиления.
Посылка шла пару недель, пришла на Новую Почту.
Собрал конструктор мин за 15, проверил — играет с неплохим усилением…
Качество звука не понравилось, много средних частот, а я люблю V- образную АЧХ и хороший бас…
Но это на наушники 32 ома, в акустике зазвучит по-другому — там входное выше…
Об этом усилителе уже писал уважаемый viktor2010 здесь:
mysku.ru/blog/aliexpress/42568.html
Он подошёл к делу профессиональнее и скрупулёзнее, послушал на изделии много разных ОУ и заметил разницу в звучании…
Я же считаю, что 7.5 долларов не могут быть ХайФай, что бы об этом не говорили… все. )))
Какой бы продвинутой не была микросхема — оконечный каскад на транзисторах даёт более устойчивое и правильное звучание на малых сопротивлениях нагрузки.

Приведу одну из неплохих схем, с правильными характеристиками:
Характеристики усилителя:

Выходная мощность — 100 мВт (8-100 Ом), 25 мВт (600 Ом)
Уровень гармоник — 0,0006% (на частоте 1 кГц)
Уровень шумов (не взвешенный) — 113 дБ (в диапазоне 20-22000 Гц)
Неравномерность частотной характеристики 0,15 дБ (в полосе 20-20000 Гц)


И, как видите — эта схемка серьёзно отличается от нашего китайского ХайФая. )))
А вот заменой ОУ можно ли добиться разного звучания?

Опять же viktor2010 составил целую таблицу( приведу её начало):

Описание звука с различными операционными усилителями
PA2134 — топ первых твиков, недорога, смягченное слегка окрашенное звучание, считается теплым звуком, но сабам желательно другие, 22 В/мкс

OPA2132 — дороже но чуть получше, делает звук аналитичнее ценой облегчения нижнего регистра

OPA2604 — звучание капризной opa2604 оказалось более правдоподобным и воздушным, близким к оригиналу но мнение несколько разделилось, четыре против одного в пользу ad8620, твик базовой хфай с веги

OPA627BP — чёткая картина, высокая детализация, глубина и упругость басов, глубина музыкальных цен — что ещё надо чтобы достойно встретить старость?… но есть ещё не взятая вершина — это два одноканальных opa627bp на переходнике 2mono-to-dual dip8. цена эксперимента от 1500 до 2500 рублей (fcenter.ru)

AD826 или AD823 для более сильного баса, или на LME49860NA для более детального и вкусного звука во всём диапазоне частот.

AD8022 — выходной ток выше, что хорошо для низкоомных наушников, приемлимые искажения на 600 Ом и выше, отзывы о разнице в звучании неоднозначны, 50 В/мкс

AD8066 — только soic8 и msop8, музыкальней чем lm, очень глубокие низкие частоты, считается прозрачным звуком, компромис между 8620 и BB, не агрессивный но не непринужденный как bb, в i/u похожи на AD8620 но несколько более светлые и легкие, 180 В/мкс
… ещё много разных…

Я как-то в растерянности…

Мне думается, что разница возможна на уровне плацебо…
Как вариант — попробую закупить несколько ОУ со списка viktor2010 и попробую услышать прекрасные звуки, ну или хотя бы отличия. )
А так прослушивание изделия не стало для меня откровением — всё ожидаемо для 7.5 долларов…
… Но я всё ещё верю в чудеса и они таки случаются. )
Но после некоторых споров я нашёл схемку с выходными эмитерными повторителями и нашей 5532:
shemopedia.ru/povtoritel-dlya-naushnikov-statsionarnyiy-quot-saq-shf-quot.html
Может на досуге сделаю макетную плату — посмотрю, что получится в результате. )))
А пока несколько фото на схемке и травке для настроения:


Люблю стиль самоделки.

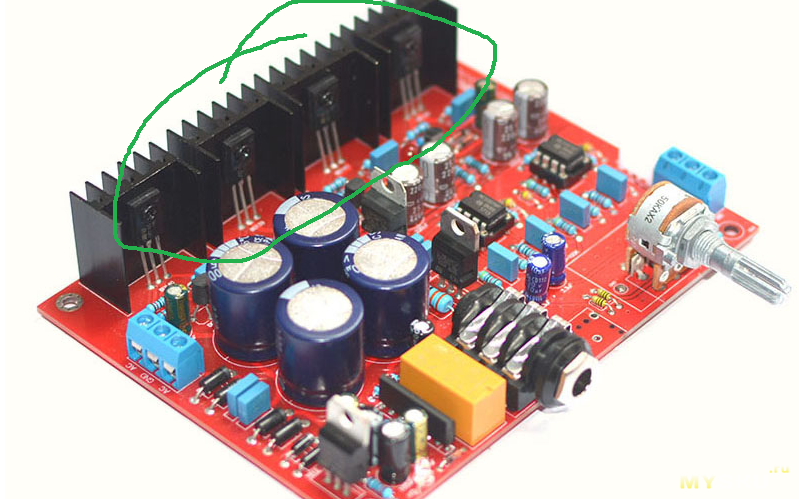

А вот здесь видны ещё и транзисторы, возможно это оконечный каскад:
aliexpress.ru/item/4000287522739.html?spm=a2g0o.productlist.0.0.605d45e4Xr8xUg&s=p&ad_pvid=20200309111251239336051409140000174076_9&algo_pvid=1f55a66f-8baf-4da4-b744-372ca4e891b2&algo_expid=1f55a66f-8baf-4da4-b744-372ca4e891b2-0&btsid=0b0a119a15837775708542983eef1c&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
А так же: aliexpress.ru/item/4000225461437.html?spm=a2g0v.12010612.8148356.1.3c7b5f03AafxZI
где невооружённым глазом виден мощный транзисторный выходной каскад.
Сделаю вывод:
Изделие стоит своих денег и может выполнять функцию усилителя для наушников…
Изделие имеет скромные размеры ( 93 мм * 55 мм * 25 мм) и помещается в карман куртки…
По информации viktor2010 — работает от 5 вольт, что делает возможным питание от повербанка.
Так же интересно послушать с другими ОУ…
Я же следующим шагом сделаю покупку усилителя с транзисторным выходным каскадом!
Заодно и сравню — стоит ли оно того. )))
Возможно, обзор не сохранится долго, ибо неформат…
Но желаю всем удачи и здоровья. )))
А так же — удачных покупок!
ПиСи: немного ссылок на разные ( более интересные ) усилители…
mysku.ru/blog/china-stores/44902.html… с выходным транзисторным каскадом в классе В

aliexpress.ru/item/32893735414.html?spm=a2g0o.detail.1000060.1.5cd58549cLBWCc&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=4c4b883f-ea2f-45f5-b00c-c75a0170286c… добавлен предоконечный каскад и, судя по радиаторам, выходники работают в классе А или АВ

aliexpress.ru/item/32985354017.html?spm=a2g0o.productlist.0.0.1ec679c6HgD35m&algo_pvid=85c73cbb-73e7-4969-9129-ce00f761730b&algo_expid=85c73cbb-73e7-4969-9129-ce00f761730b-19&btsid=0b0a182b15837540940042601ec5c3&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_… с лампами. )

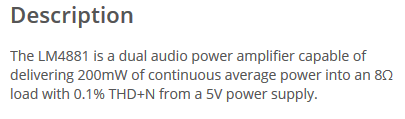

Если же немного ещё поискать, то наткнёмся на ГОТОВУЮ микросхему-аудиоусилитель, работающую в режиме АВ…
Самое красивое решение, на мой взгляд:
aliexpress.ru/item/4000726796528.html?spm=a2g0o.productlist.0.0.af8b2e82VLJ7G6&algo_pvid=5e61b281-cd6b-4489-803d-cae974f5ad99&algo_expid=5e61b281-cd6b-4489-803d-cae974f5ad99-1&btsid=0b0a3f8115838341945118012e8340&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_…

А вот играет ли оно лучше или хуже — надо слушать.
