Ремонт и устройство электролобзика

Ремонт и устройство электролобзика.

В конструкцию высококачественных электролобзиков входит электроника, обеспечивающая постоянную скорость работы, и идеально сбалансированные электродвигатели, дающие минимум вибрации. Этот тип лобзиков работает относительно бесшумно и аккуратно при условии использования острой пилки.

Рис. 1 Устройство электролобзика

1. Прижимная планка шнура10. Маятниковый механизм
2. Клеммы шнура11. Пилка
3. Стопор курка12. Защитный ограничитель
4. Курок13. Опорный ролик пилки
5. Регулятор выбора скорости14. Воздуховод
6. Эксцентрический шарнир15. Опорная плита
7. Охлаждающий вентилятор16. Электродвигатель
8. Редуктор17. Вывод опилок
9. Регулятор маятникового действия18. Регулятор опорной плиты

Простейший электролобзик перемещает пилку строго вверх и вниз. Лобзики с маятниковым (или орбитальным) действием режут быстрее, перемещая пилку вперед при рабочем ходе вверх и отводя ее назад при холостом ходе вниз, что очищает пропил. Вертикальное движение достигается с помощью шарнира, эксцентрически закрепленного на шестерне, которую приводит во вращение электродвигатель. В то же время отдельный вертикально перемещающийся штифт качает опорный ролик пильного полотна, который, в свою очередь, качает полотно.

У большинства электролобзиков охлаждающий вентилятор гонит воздух по воздухопроводу для удаления опилок с линии пиления. У некоторых моделей есть функция отвода опилок: опилки из рабочей зоны удаляются с помощью подсоединенного сзади лобзика гибкого шланга бытового пылесоса.

Односкоростной лобзик пилит с постоянной скоростью, но у большинства лобзиков есть плавная регулировка скорости для оптимизации работы с разными материалами. У таких лобзиков количество циклов перемещения пилки регулируется курковым выключателем, являющимся одновременно выключателем-регулятором.

Максимальная эффективность использования лобзика

Пильные полотна следует заменять сразу, как только они затупляются, не говоря уже о поломке. Тупые пилки и пилят плохо, и дают дополнительную нагрузку на двигатель и редуктор.

Есть специальные пилки для резания различных материалов; пилки для древесины бывают с различной конфигурацией зубьев: для тонкого, ускоренного или более чистого пиления. При выполнении работы обязательно ставьте соответствующую ей пилку.

Посмотрите рекомендации изготовителя по оптимальной скорости и маятниковому действию лобзика для материала, который вы пилите.

Время от времени смазывайте опорный ролик пилки каплей светлого машинного масла.

Рис. 2 Смазывайте опорный ролик

ЧИСТКА ЭЛЕКТРОЛОБЗИКА

Кистью сметите пыль с вентиляционных отверстий и отверстия для вывода опилок и протрите весь корпус. Если некоторое время вы не будете пользоваться лобзиком, немного смажьте открытые металлические части для предупреждения коррозии. Перед использованием лобзика не забудьте протереть эти части.

Рис. 3 Чистка электролобзика

ЛОБЗИК УВОДИТ В СТОРОНУ
Тупая или погнутая пилка

Не медлите с заменой тупой или поврежденной пилки.

Рис. 4 Пилку меняйте при первой необходимости

Опорный ролик пилки требует регулировки

У некоторых моделей опорный ролик пилки можно отрегулировать, подавая вперед и назад, так, чтобы он только касался задней кромки пилки. Иногда ролик прикреплен к опорной плите лобзика, и для этого надо ослабить крепеж и произвести смещение вперед или назад. Не забудьте потом вновь затянуть весь крепеж.

Рис. 5 Отрегулируйте опорный ролик

Неправильная техника пиления

Нажим на лобзик в направлении пиления может уводить его с нужной траектории. Отведите инструмент назад и постепенно выходите на требуемую линию пиления, уменьшив толкающее усилие.

Короткую направляющую можно удлинить, привернув к ней длинную рейку из твердой древесины.

Рис. 6 Удлините направляющую

ЗАЕДАНИЕ ОПОРНОГО РОЛИКА РЕЙКИ

  1. Снимите пилку и положите лобзик на стол или верстак так, чтобы можно было разделить две половинки корпуса. Отметьте точное положение деталей и проводов, стараясь без нужды не трогать их.

  1. Выдвиньте ролик из его углубления и установите новый. Затем соберите корпус, обеспечив возврат всех компонентов в первоначальное положение.

Рис. 8 Выньте ролик из его углубления

РАСЩЕПЛЕНИЕ ДРЕВЕСИНЫ

Когда полотно режет древесину во время хода вверх, оно стремится отщепить кусочки древесины по обе стороны пропила на верхней поверхности заготовки.

Переверните заготовку, с тем чтобы лицевая сторона находилась снизу, либо поместите заготовку между двумя листами ДВП высокой плотности.

Некоторые лобзики комплектуются вкладышами против расщепления, которые «окружают» пилку и удерживают древесные волокна по обе стороны пропила. У других лобзиков для выполнения той же функции есть соответствующая регулировка щели опорной плиты.

Рис. 9 Отрегулируйте щель опорной плиты

ДРЕВЕСИНА ГОРИТ

Если древесина при ее пилении начинает обугливаться и дымиться, то, возможно, пилка тупая или деформирована скручиванием. Установите новую пилку и не давите сильно на лобзик.

Увеличение маятникового хода может предупредить забивание пропила опилками — посмотрите в руководстве рекомендации по оптимальным параметрам этой функции.

Рис. 10 Попробуйте увеличить маятниковый ход

ЛОБЗИК ВНЕЗАПНО ОСТАНОВИЛСЯ
Перерезан шнур

Это вполне возможно, если шнур находится впереди лобзика или оказался под заготовкой.
Шнур питания может быть подсоединен к доступным винтовым клеммам, и тогда вы сможете заменить его самостоятельно. Если обрезанный шнур имеет достаточную длину, то зачистите его концы для подсоединения. Если нет, купите новый шнур такого же типа. Все инструменты с двойной изоляцией подсоединяются двухжильными шнурами.

Рис. 11 Замена шнура

СОВСЕМ НЕ РАБОТАЕТ
Нет электропитания

Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо УЗО.

Лобзик не включен в розетку

Убедитесь, что вилка лобзика включена в розетку и что в розетке есть электроэнергия.

Перегорел предохранитель вилки

Замените предохранитель в вилке. Если предохранитель снова перегорит при включении вилки в розетку, проверьте прибор в сервисе.

Неправильное подсоединение вилки

Если возможно, разберите вилку и проверьте правильность подсоединения вилки.

Обрыв в шнуре

Если шнур питания подсоединен к доступным винтовым (или простым зажимным) клеммам, то можно проверить шнур на обрыв и при необходимости заменить его. Электроинструменты с двойной изоляцией подсоединяются двухжильным проводом.

Если непонятно, как подсоединен шнур к клеммам, заменяйте подозрительный шнур в сервисе.

Сработала тепловая защита

Большинство электроинструментов оборудовано тепловой защитой, или термовыключателем максимального тока, для защиты электродвигателя от перегрева. Если воздухозаборные отверстия заблокированы, то может сработать тепловая защита, отключив питание.

Прочистите решетки и дайте лобзику остыть — выключатель тепловой защиты включится автоматически.

Если вы долго работали на медленной скорости, то снимите пилку и погоняйте электродвигатель на максимальной скорости примерно 3 минуты.

Неисправный выключатель

Выключатели-регуляторы имеют сложную подводку проводов и могут подсоединяться к монтажным платам. Выключатели такого типа или с паяными контактами проверяйте и при необходимости меняйте в сервисном центре.

Рис. 12 Замена выключателя

Плохой контакт

Вибрация и тяжелый режим работы могут ослабить внутренние соединения лобзика. Проверьте внутренний электромонтаж для обнаружения ослабленных контактов.

У других электроинструментов облуженные кончики проводов могут вставляться в винтовые клеммы. Такие контакты печально известны своей способностью ослабевать.

Рис. 13 Проверьте контакты

Разряжена батарея

Если аккумуляторный лобзик не включается, попробуйте зарядить аккумуляторную батарею.

Не позволяйте батарее полностью разрядиться, так как в некоторых случаях это может привести к ее полному выходу из строя. Подзаряжать батарею следует сразу при заметном снижении скорости работы лобзика.

Как вставить пилку в электролобзик

Электролобзик – не гость, а необходимый инструмент в доме. Работа с деревянными заготовками и деталями, металлом, пластиком, – далеко не весь перечень операций, выполняемых инструментом. Сам лобзик долгоживуч, чего не скажешь о режущей оснастке. Пильное полотно со временем стачивается и требует замены. Другой вариант –обновление режущего инструмента при обработке разных материалов.

Как-вставить-пилку-в-электролобзик

Кратко о лобзике

Инструмент представляет собой уменьшенную копию пилы с механическим приводом. Принцип работы, как у ручного лобзика, знакомого с детства, – перемещение пилки в вертикальной плоскости. Отличие от аналога, другой режущий инструмент.

Кратко о лобзике

Один из ответственных узлов – механизм крепления пильного полотна. На рынке представлен ряд инструментов, оснащённых разными фиксаторами:

  • Боковой резьбовой зажим. Крепление осуществляют посредством винта, зажимающего хвостовик пилки в прорези механизма. Отличается простотой установки пильного полотна и надёжностью фиксации.
  • Колодочное крепление. Применяется в недорогих инструментах бытового класса. Резьбовой инструмент располагают в прорези. Фиксацию производят двумя винтами с внутренним отверстием в шляпке под шестигранный ключ. Основное преимущество, – способность работать со всеми видами хвостовиков, разных типоразмеров и вне зависимости от назначения пилки.
  • Быстрозажимной механизм. Наиболее удобный, из представленных способов. Не требуется дополнительного ключа или приспособления.

О пилках

О пилках

Пильное полотно относится к расходным материалам, – в процессе работы тупится, стачивается. Возможны деформации в силу нерасчётных нагрузок. Основное деление режущего инструмента, – по виду обрабатываемого материала:

    Древесина и изделия на её основе. Резак отличается повышенной толщиной. Размер зуба до 6мм. Разводка в пределах 1мм. Длина полотна 60

Повышенной точности способствует уменьшение величины зуба до 3мм, небольшой развод в стороны. Надпись «clean for Wood».

    Металл. Отличаются от «деревянных» пилок длиной (

50мм), мелким зубом (до 1

Выпускаются пилки по керамике, стеклу, гипсокартону и другим материалам. Различаются по геометрическим параметрам и режущей частью, – вместо зубцов нанесено абразивной покрытие. Представлены универсальные модели, работающие с деревом, металлом и пластиком. Фигурный рез осуществляют узкими пильными полотнами.

Единственная конструктивная часть, объединяющая пилки, – хвостовик, предназначенный для фиксации в электроинструменте.

Типы хвостовиков

типы хвостиков

Изначально, на рынке было представлено 5

6 видов концевых частей пильных полотен. Со временем, остались наиболее популярные:

  • U–образный хвостовик. Или, другими словами, американский тип крепления. Использовался для лобзиков, разработанных североамериканскими производителями. Своим названием, по геометрии, обязан дугообразной выемке на конце пилки. Дополнительный элемент фиксации – отверстие на хвостовике.
  • T–образный (крестообразный). Европейский тип фиксации. Первопроходцы – конструкторы немецкой фирмы Bosch. По форме, окончание пилки напоминает крест.

Пилки с подобными хвостовиками широко представлены на рынке, поэтому проблем с выбором режущего инструмента быть не должно.

Крепление

Крепление

Фиксацию пильного полотна, как упоминалось выше, осуществляют тремя видами фиксирующих механизмов:

Быстрозажимной. Из названия видно основное преимущество – быстрая смена режущего инструмента. Но отмечены недостатки:

  • Механизм работает только с «родными», специально для него разработанными, видами хвостовика. Другие типы не подойдут.
  • Есть ограничения по геометрическим параметрам пилок, – по ширине и толщине.
  • механизм, – пластиковая ручка-колодка (рычаг), оттягивается внутрь лобзика, освобождается шток;
  • вставляется пилка до упора, хвостовиком в прорезь;
  • колодка отпускается, – пильное полотно зафиксировано.

СОВЕТ. Из практического опыта: случаются зажимы пилки, возникающие из-за нештатных режимов резания (приложение излишних усилий, криволинейный рез широким полотном). Колотить, применять плоскогубцы и другие «зверские» приёмы – это лишний труд и риск повредить инструмент. Проще, аккуратно разобрать сам лобзик и разблокировать обнажённый механизм фиксации.

2. Колодочное винтовое крепление. Кстати, надо отметить, – для этой системы подходят все виды хвостовиков. Порядок установки пилки:

  • фиксирующие винты должны быть ослаблены, – защитный кожух сдвигается и ключом откручиваются (два-три оборота) резьбовые элементы;
  • в паз (прорезь), режущей частью от лобзика, в направлении распила, устанавливается пилка;
  • винты (расположены фронтально, снизу инструмента) затягиваются шестигранным ключом (должен идти в комплекте);
  • кожух возвращается на место.

Основной минус, проявляющийся сразу или со временем, – неточная фиксация по направлению резания. Полотно уводит в сторону. Другой минус, – срыв резьбы при излишних усилиях затягивания. Третий отрицательный фактор, – выход из строя опорной колодки. Найти её на замену почти всегда невозможно, приходится вытачивать самостоятельно.

3. Боковое винтовое крепление (на замках). Занимает промежуточное положение по удобству смены пилки между колодочной фиксацией и быстрозажимным механизмом. Этапы работ:

  • раскручивается боковой винт;
  • хвостовик устанавливается в раскрывшийся паз;
  • визуально и на ощупь выставляется полотно;
  • винт закручивается обратно.

Точность установки зависит от начальной заводской сборки. С течением времени отдельные элементы изнашиваются, появляется люфт, пилка начинает гулять.

Рекомендации по выбору

Рекомендации по выбору

Кроме основных тактико-технических характеристик, узел крепления в электролобзике – это механизм, влияющий на точность распила заготовки. Отсюда, при визуальном осмотре выбираемого инструмента, требуется присмотреться к работе элементов крепления:

  • Проверить наличие люфта, – вставить пилку и пошевелить, свободного рыскающего хода быть не должно.
  • Включить инструмент и попытаться определить наличие биения полотна. Минимальные смещения трудно заметить, но заметные глазом, свидетельствуют о некачественной сборке.
  • Выполнить контрольный распил (если разрешит продавец). Рез должен совпадать с разметкой, – пилка следует точно по траектории распила.
  • Свидетельство надёжного крепления, – во время тестового испытания режущий инструмент остался на своём месте и не выпал из механизма фиксации.

Освоить способ установки пильного полотна в электроинструмент особого труда не составит, достаточно внимательно изучить инструкцию, прилагаемую к товару. При дальнейшей эксплуатации лобзика внимательно следить за состоянием узла крепления пилки.

Настройка лобзика для работы

Для ювелира, как и для многих других рукодельников, важным инструментом является лобзик. Когда я только начинал учиться, то одним из сложных вопросов был вопрос — с какой силой надо натягивать полотно пилки чтобы с одной стороны оно хорошо пилило, а с другой — не рвалось при неосторожном движении. И задавая тот вопрос я получал советы: «Это приходит с опытом. », «Надо попробовать пальцам напряжение пилки. » и т.д. Однако мой учитель фехтования ювелирного мастерства помог раз и навсегда разрешить эти вопросы. надеюсь его советы (в сочетании с моими изысканиями в этой области) помогут и вам.

Первое что надо сделать — безжалостно испортить доработать лобзик. Ювелирный лобзик при покупке выглядит примерно вот так:

Настройка лобзика для работы, фото № 1

Красной линией отмечена часть, назначенная к ампутации.

Почему? Правильная работа лобзиком предполагает, что держать его необходимо точно вдоль оси руки и как можно ближе к поперечной перекладине. (Мой учитель еще меняет ручку лобзика на кусочек ручки от швабры, утверждая, что так проще правильно удерживать инструмент в руке. не знаю, не знаю. Я до такого совершенства пока не дошел.) Поэтому отпиливаем часть рамки так, чтобы при зажимании пилки она выступала за зажимной винт примерно на полсантиметра.

Настройка лобзика для работы, фото № 2

Доработка натягивающего винта. Очень просто — делаем на одной из его лопастей — риску, или, как у меня, снимаем часть металла. Это необходимо чтобы считать количество оборотов, на которые мы натягиваем пилку.

Лобзик готов к работе.

Итак, вам надо выпилить рисунок. Вы выбираете нужную вам пилку и. (На всякий случай: пилки бывают разной толщины и, соответственно, ширины. Ниже приведена табличка из магазина для ювелиров «Сапфир», где можно увидеть как систему обозначения (№ пилок), например, № 8/0 — самая тонкая пилка, ее толщина всего 0,16 мм., до № 8 — пилка полумиллиметровой толщины. Подбирайте пилку исходя из толщины материала: чем тоньше — тем тоньше, и из ваших художественных задач.)

Настройка лобзика для работы, фото № 3

Желаемое натяжение пилки зависит от ее толщины. Я поступаю следующим образом:

  1. Откручиваю верхний натяжной винт лобзика на необходимое число оборотов. Например для тонкой пилки №8/0 это будет 2,5 оборота винта. Тут то вам и поможет риска, нанесенная на лопасть винта — вы четко видите сколько раз вы провернули свое оружие винт. (Для более толстых пилок — натяжение должно быть больше, соответственно я откручу винт на большее число оборотов, например — для самой толстой пилки (как на фото) — на 3,5 оборота. (Цифры, приведенные выше, не являются единственно возможными. Дело в том, что в зависимости от жесткости вашего лобзика и длины пилки натяжение должно быть больше или меньше. Я рекомендую сделать несколько проб и понять, при каком натяжении комфортно работать. Главное что дает счет оборотов — вы точно знаете, насколько сильно вы натянули пилку. И если она слишком легко рвется — можно попробовать ослабить ее на пол оборота. или подтянуть, если она плохо режет. Еще одна польза — вы можете использовать обломки пилок, соответственно ослабив натяг. Например для пилок №8/0, при их длине в 2/3 от исходных, я устанавливаю натяг в 1,5 оборота винта. Этого — достаточно.)

Настройка лобзика для работы, фото № 4

  1. Зажимаю верхним зажимом пилку. Это удобно, если пилку надо провести в отверстие детали.
  2. Зажимаю пилку нижним зажимным винтом. При этом стремлюсь, чтобы пилка была прямой (когда деталь на нее надета).
  3. Закручиваю верхний натяжной винт до упора. Это важно! Всегда необходимо делать именно так, потому что в этом случае пилка не будет «гулять» из стороны в сторону и вы полностью ее контролируете.

Настройка лобзика для работы, фото № 5

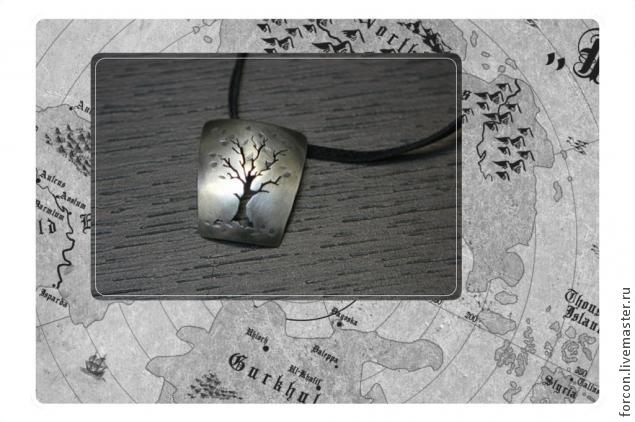

  1. Готово. Можно выпиливать! Например сделать вот такое украшение:

Настройка лобзика для работы, фото № 6

Буду рад ответить на вопросы.

Мастер-классы по подготовке основы для выпиливания (финагеля) и по приемам работы лобзиком будут отдельно.

Как вставить пилку в электролобзик

При всей простоте электрического лобзика иногда возникают трудности с теми или иными действиями по обслуживанию инструмента. Для мастера это не составит труда, а вот несведущему пользователю разобраться сложно. Мы расскажем, как вставить пилку в электролобзик и раскроем несколько технических моментов.

Пилки для лобзиков: основные рекомендации по выбору и работе

Разновидностей пилок для электро- и ручного лобзика много и все они различаются по классу и параметрам. Визуально полотна можно различить по зубу, ширине или длине . Но сразу определить для какого вида материала (металл, дерево) подойдет пилка не получится.

Есть несколько типов пилок для электролобзика, которые считаются распространенными. В зависимости от материала, можно будет подобрать подходящий вариант.

Как вставить пилку в электролобзик

Пилки выпускают для разных работ

Классификация пилок к электролобзикам

Небольшое различие в конструкции имеют лишь пилки по дереву. В остальных случаях характеристики пильного полотна совершенно разные :

  1. Для металла. Пилка с мелким зубом (до 1 мм) и разведенная по принципу «волны». Отдельно идут пилки для резки алюминия, другого цветного металла и некоторых видов сталей.
  2. Для полимеров. Полипропиленовые трубы и другие элементы из ПВХ можно резать полотнами с крупными зубьями . Для таких целей подойдут пилки для дерева, но пилить нужно с небольшой скоростью.
  3. Для нестандартных работ. Выполнены с алмазным напылением на режущей стороне . Иногда применяется карбидно-вольфрамовое напыление . Используются для резки стекла и керамической плитки. Эти пилки понадобятся, если придется заняться фигурной резкой. Для прямых распилов стекла и керамики существуют другие инструменты.
  4. Универсальные. Считается, что подходят для любого вида материала . Стоят недорого и большого эффекта от их использования можно не ждать.

Если работа с металлом выполняется редко, то достаточно будет одной пилки. Ее хватит и на сталь и цветные металлы. Но если электролобзик задействован регулярно, то лучше иметь рядом все типы пилок для разных металлов.

Советы по выбору пил

Если мастера интересует достойный результат своей работы, лучше приобретать пилки у проверенных компаний. Они немного дороже, но уже надежный вариант. Недорогие полотна быстрее изнашиваются и чаще ломаются .

Есть более подробная классификация пилок:

  • Т101В – для резки оргстекла и фанеры;
  • Т101ВR – для клееной древесины и ламината;
  • Т101D – для доски, бруса, ДСП;
  • Т224D – для работы с алюминием;
  • Т118А – для распиливания металлических и пластиковых элементов;
  • Т119ВО – для фигурной резки по ДСП, ЛДСП, ДВП.

Чтобы знать, как поменять пилку на электролобзике, нужно иметь в запасе ту, которая подойдет для резки приготовленного материала.

Как вставить пилку в электролобзик

Т-образный хвостовик считается самым распространенным

Типы хвостовиков

Тип хвостовика у пилки едва ли не главное, на что стоит обратить внимание. Если у электролобзика нет такой особенности, как замена пилки, то новое полотно поставить не получится.

  1. Т-образный. Разработан компанией Bosch, из-за чего прижилось название «бошевский». Самые распространенные виды, подходят к большинству лобзиков: Зубр, Диолд, Интерскол, Dewalt, Декстер, Макита, Метабо.
  2. U-образный. Американская технология, универсальные хвостовики. Применяются в электролобзиках старого образца Dexter, Вихрь, Хаммер, Ryobi, Skil, Деволт.
  3. Хвостовик «Макита». Полотна с таким вариантом есть в старых японских электролобзиках.
  4. Хвостовик от Бош. Похож на первый вид, но еще есть второй упор. Подходит только для устаревших немецких модификаций.

Хвостовики «Makita» и «Bosch» ушли в прошлое. Достать такие на строительных рынках и магазинах почти невозможно.

Виды зажимов

Неопытный пользователь может не знать, как закрепляется пилка в лобзике или как заменить полотно. У всех моделей электролобзиков разная конструкция для фиксирования пилок. При интенсивной работе агрегата, пилкодержатель испытывает нагрузку.

Если вставить тупое или не по размеру полотно, нагрузка будет еще сильнее. Поэтому, прежде чем менять пилочку, лучше ее сначала заточить. Нужно следить за состоянием держателя, своевременно производить замену пилки и инструмент прослужит дольше . Наряду с электрическими лобзиками следует знать, как установить пилку в ручной лобзик где технология немного другая. Крепить пилку можно разными способами, но есть несколько популярных.

Быстрозажимное крепление

Быстрозажимное крепление поможет в вопросе, как вставить пилку в электрический лобзик. При нажатии на кнопку фиксации, имеющаяся в креплении прорезь разжимается. Если действовать наоборот, она сжимается. В эту прорезь нужно вставить хвостовик , пока он не упрется. Сложного в вопросе, как закрепляется пилка в зажимах лобзика, нет.

Зажим управляется клавишей, которая находится кверху держателя или сбоку. При характерном щелчке, можно понять, что пилку удалось закрепить как надо. Правоту своих действий можно проверить. Для этого нужно ослабить фиксатор и попробовать вытащить полотно руками . Если не удалось – все нормально.

Следует знать, что закрепление, замена и проверка пильного полотна производится в том случае, когда инструмент отключен от сети . Если электролобзик находится далеко от электросети, его можно поставить на предохранитель.

Как вставить пилку в электролобзик

Быстрозажимное крепление выполняется с помощью кнопки фиксации

Радиальный зажим

Вариант с радиальным зажимом тоже относят к функции быстросъемного механизма. Здесь патрон закрывается щитком. Чтобы вставить пилку, защиту поднимают или двигают вниз – в зависимости от модификации. Затем винт зажима поворачивают по часовой стрелке. Хвостовик вставляется в прорезь и винт возвращается на место .

Крепление с зажимом на болтах (колодочное)

Способ более сложный и имеет свои минусы. Такие виды пилкодержателей оборудованы магнитными колодками. В них имеются отверстия под болты – они будут называться крепежный и крепежно-регулировочный . В электролобзиках старого образца есть шлицы, предназначенные под плоскую отвертку. В современных моделях эти же шлицы имеют форму отверстий с шестью углами. В комплектации есть шестигранный ключ.

Перед тем, как вставить пилку в держатель, нужно ослабить болты . После установки хвостовика в прорезь, их следует затянуть. Затягивать следует осторожно, чтобы полотно не перекосило. Положение пилки можно регулировать с помощью уголка, хотя многие считают это недостатком данного способа. В некоторых случаях можно сделать небольшие вставки для фиксации пилки.

Но зато при таком креплении подойдут полотна с разными формами хвостовиков. Если сильно затянуть болты, пилка может сломаться. Слабая натяжка тоже не подойдет , полотно будет раскачиваться или выпадет совсем. Чтобы без проблем снять старую пилку и сменить ее, можно приобрести недорогой ремкомплект.

Есть еще особенности такого крепления :

  1. Шлицы на болтах быстро стираются.
  2. Можно сорвать резьбу на самой колодке или креплении.
  3. Трещины на корпусе.

Износившаяся колодка восстановлению не подлежит. Требуется только замена. Такое часто встречается в некачественных или дешевых инструментах.

Как правильно закрепить пилку

Как правильно установить пилку в ручной лобзик? Принцип действия похож на фиксацию полотна в ручной ножовке по металлу. Край пилки фиксируют на конце рукоятки. Дальше, сжимая рукоятку одной рукой, второй нужно вставить другой край полотна и закрутить винт.

Вставлять хвостовик, закреплять и устанавливать пилку следует аккуратно и не торопясь . Иначе можно сломать полотно или повредить резьбу. При замене пильного полотна все происходит в обратной последовательности.

Самый простой способ крепления и замены пилки – это радиальное закрепление. Здесь лишь нужно подобрать подходящий хвостовик. Когда пилка вставлена в прорезь, лобзик можно отпустить. Зажим под действием пружины примет начальное положение .

При колодочном закреплении пилку всегда ставят вперед зубьями. Болты желательно затягивать равномерно, не допуская перекашивания полотна. Чтобы ослабить болты, их нужно повернуть против часовой стрелки .

Быстрозажимное крепление предусматривает зажим клавиши и фиксацию хвостовика в прорези. После чего клавишу можно отпустить и пилка будет надежно закреплена. Не следует забывать, что и сам хвостовик должен надежно закрепиться в разъеме . Иначе при слабом зажиме распиловка материала будет выглядеть удручающе.

При интенсивной работе электролобзика на пильное полотно приходится основная нагрузка. Если небрежно относиться к пилке, то в скором времени шток может выйти из строя или перегреется двигатель. Инструмент нужно содержать в чистоте, после работы собрать мусор и своевременно менять пильные полотна, вышедшие из строя. И тогда лобзик прослужит еще долгое время.

голоса
Рейтинг статьи
Читайте так же:
Что такое мощность подключения духового шкафа
Ссылка на основную публикацию
Adblock
detector
