Зарядное для шуруповерта

Здравствуйте дорогие посетители. Хотел вам предложить схему зарядного устройства для аккумуляторов шуруповерта. Есть у меня такой, под маркой «Интерскол». Смотрим Фото 1. Но вот, что получилось.

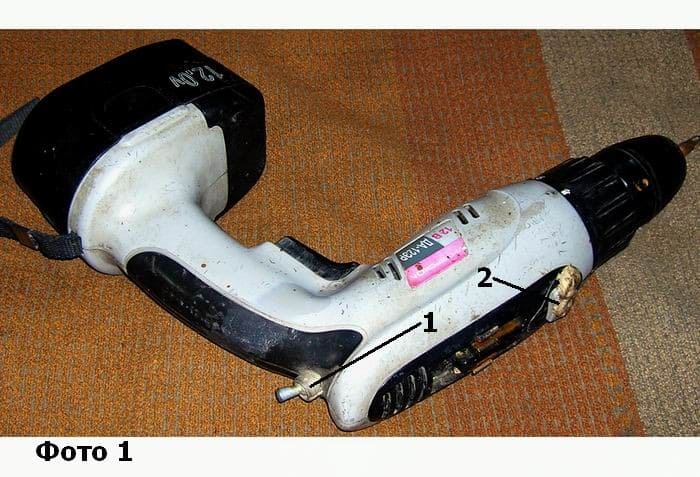

Шуруповерт "ИнтерСкол", foto-vid-foto1

Думал, что уж если сам шуруповерт дерьмо, так может быть схема зарядного устройства, кому ни будь пригодиться. Сперва через три месяца после покупки сломался переключатель реверса, заплатил 350 рублей за ремонт, через месяц опять сломался. Пришлось вмонтировать наш родной тумблер (1 на фото 1). Потом накрылся переключатель скорости – пришлось залепить его герметиком, чтобы не вышибало (2 на фото 1).

Зарядное устройство для шуруповерта, zarydnoe-foto-2

И так, вскрываю я это зарядное (фото 2), что бы содрать схему, срисовываю ее (см. рис.1) и вижу полный пипец.

Читайте так же:
Коронка по железобетону для перфоратора

Схема зарядного для шуруповерта, shema-ris1

Предохранитель отсутствует (фото 3), нет ни какого первоначального ограничения тока заряда, R1 и VD2 – это лишь датчик прохождения тока заряда, и резистор R1 поставлен по всей вероятности для уменьшения нагрева диода.

Зарядное, rele-foto3

При появлении тока заряда на этих элементах падает напряжение, которое открывает транзистор VT1, и как следствие — начинает светится светодиод LH1. Диоды моста не имеют простейших радиаторов и нагреваются до температуры выше ста градусов (плюнешь — шипят). Раз такое зарядное, то думаю, в самом корпусе аккумулятора есть схема, обеспечивающая нормальный алгоритм заряда – ну уж хрен! Внутри стоит лишь термореле прикрученное скотчем к одному из аккумуляторов батареи (см. фото 4). Смотрим правую схему на рисунке 1.

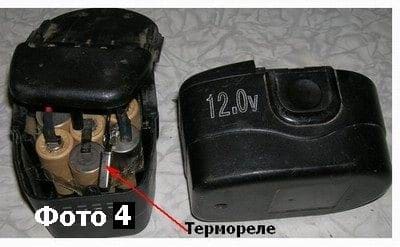

Аккумулятор шуруповерта, akkumulytor-foto4

И так рассмотрим, как вся эта хрень работает. При включении в сеть, на конденсаторе С1 появляется напряжение 20,5 вольт, которое почти полностью прикладывается к аккумулятору, минус 0,8В -падения напряжения на диоде с резистором. Ток заряда проходит следующим образом. Плюс выпрямителя, датчик тока, по красному проводу к разъему, «+» аккумулятора, «-» аккумулятора, тепловое реле, разъем, белый провод, контакты реле, «-» выпрямителя. Как только температура аккумулятора, к которому прикреплено термореле превысит допустимую (заметьте, не когда зарядится аккумулятор), оно сработает и его контакты разъединятся. В данном случае ток заряда потечет уже через обмотку реле, которое сработает и подключит своими контактами 1 и 3 светодиод зеленого свечения, который в свою очередь, как я понимаю, сигнализирует о том, что аккумулятор зарядился. На корпусе зарядного написано, что ток заряда – 1,3А, на самом деле ток заряда, при подключении разряженного аккумулятора шкалит за 3А. Получается, что мы начинаем гробить аккумуляторы сразу же после начала эксплуатации данного агрегата.
После всей этой разборки пошел к знакомым ребятишкам в один из магазинов, оказалось, что в Россию завозят китайский андеграунд, собирают, получается «Интерскол». Выводы делайте сами. «Хотел как лучше, а получилось как всегда» — В. Черномырдин. До свидания. К.В.Ю.

Ремонт зарядного устройства для шуруповерта интерскол

Полезная информация о ресурсах рунета

TEHNODOKA.RU
Техническая документация
сайт создан для оказания помощи в поисках документации по различным устройствам бытового и промышленного назначения

главная мастерская гостевая контакты

Электроинструмент, дрели, болгарки, перфораторы и т.д.
характеристики ««


  • Замена кнопки в электродрели
  • Замена кнопки в шуруповёрте
  • Ремонт кнопки в шуруповёрте
  • Сильно искрят щётки
  • BOSCH Hammer Drill-32 перфаратор — не крутит в нагрузку, останавливается
  • OMAX SDS-Plus 04602 перфаратор — не вытаскивается сверло
  • МШУ-2-230 машина шлифовальная универсальная — замена якоря двигателя


»»» Новая версия сайта .

Ремонт регулируемой кнопки WUXI TIANRUN используемой в шуруповёртах Интерскол

Характеристика и назначение регулируемой кнопки WUXI TIANRUN FA06A-20/1 WEK 7.2-24VDC 20A 5E4:
— предназначена для пуска, регулирования частоты вращения двигателя постоянного тока
— входное напряжение 7,2-24 вольта
— допустимый ток нагрузки не более 20А

Начнём с того что такая кнопка имеет цену 250-350 рублей. Поэтому если мы хотим съэкономить эти деньги можно попробовать отремонтировать её. Основная сложность заключается в расборке-сборке такой кнопки.
Сначало нужно открутить болт креления радиатора и снять его, затем аккуратно снять верхнюю пластмассовую крышку кнопки, она крепится на защёлках:

Отпаять ножку диода (точка 1), планку(точка 2), затем отпаеваем плату от контактных штырьков, поддеваем плату отвёрткой и греем точки 2,3,4.


В первый раз — не имея опыта, вы можете выпаевая плату вытыащить и все «жабряки» переключателя кнопки, не растраивайтесь, всё потом можно будет собрать. Главное не потерять маленькие пружинки их 2шт и ползунок.

Проверьте транзистор P62NS04Z, замените на новый. Если произошла переплюсовка подключения батареи, обычно вылетает диод IN5404 ( катодом он припаян к контактной плюсовой планке, видно на рисунке ниже). На плате присутствуют ещё конденсаторы и резисторы (элементы SMD), микросхема-«капля», если она навернулась то заменить её невозможно.

Сборка кнопки:
1. Ставим, если у нас выпали переключатели с пружинками на место.
2. Если вылезла основная пружина кнопки, то заправляем её обратно.
3. Незабываем поставить ползунок, он выполняет роль переменного резистора перемещаясь по плате.
4. Ставим на место плату, изначально прочистив отверстия под штырьки.
5. Вставляем планку, припаеваем к точке 2.
6. Припаеваем к планке диод (точка 1)
7. Проверяем работоспособность кнопки, обязательно соблюдаем полярность подключения к батарее(см.рисунок выше).
8. Если всё впрорядке одеваем крышку, прикручиваем радиатор.

РЕКЛАМА:
# ссылка на гидру войти

# Посещая рекламные объявления — Вы выражаете благодарность создателям сайта 🙂

Как сделать зарядное устройство для шуруповёрта?

Часто родное зарядное устройство, входящее в комплект шуруповерта, работает медленно, долго заряжая аккумулятор. Тем, кто интенсивно использует шуруповерт, это очень мешает в работе. Несмотря на то, что в комплект входит обычно два аккумулятора (один установлен в рукоятку инструмента и в работе, а другой подключен к зарядному устройству и находится в процессе зарядки), часто владельцы не могут приспособиться к рабочему циклу аккумуляторов. Тогда имеет смысл изготовить зарядное устройство своими руками и зарядка станет удобнее.

Виды батарей

элемент-аккумулятора-шуруповёрта

Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными. Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способны отдавать большую мощность. Однако, по экологическим причинам их производство прекращено и они будут встречаться все реже и реже. Сейчас всюду их вытеснили литий-ионные аккумуляторы.

Сернокислотные (Pb) свинцовые гелевые аккумуляторы имеют неплохие характеристики, но утяжеляют инструмент и поэтому не пользуются особой популярностью, несмотря на относительную дешевизну. Поскольку они гелевые (раствор серной кислоты загущается силикатом натрия), то никаких пробок в них нет, электролит из них не вытекает и ими можно пользоваться в любом положении. (Кстати, и никель-кадмиевые аккумуляторы для шуруповертов тоже относятся к классу гелевых.)

Литий-ионные аккумуляторы (Li-ion) являются сейчас наиболее перспективными и продвигаемыми в технике и на рынке. Их особенностью является полная герметичность ячейки. Они имеют весьма высокую удельную мощность, безопасны в обращении (благодаря встроенному контроллеру заряда!), выгодно утилизируются, являются наиболее экологически чистыми, имеют малый вес. В шуруповертах в настоящее время применяются очень часто.

Режимы заряда

Номинальное напряжение Ni-Cd ячейки 1.2 В. Никель-кадмиевый аккумулятор заряжается током от 0.1 до 1.0 номинальной емкости. Это означает, что аккумулятор емкостью 5 амперчасов можно заряжать током от 0.5 до 5 А.

Заряд сернокислотных аккумуляторов хорошо знаком всем людям, держащим в руках шуруповерт, ведь практически каждый их них еще и автолюбитель. Номинальное напряжение ячейки Pb-PbO2 составляет 2.0 В, а ток зарядки свинцового сернокислотного аккумулятора всегда 0.1 C (доля тока от номинальной емкости, см. выше).

аккумулятор-шуруповёрта

Литий-ионная ячейка имеет номинальное напряжение 3.3 В. Ток заряда литий-ионного аккумулятора, 0.1 C. При комнатной температуре этот ток можно плавно повышать до 1.0 С – это быстрый заряд. Однако, это годится только для тех батарей, которые не были переразряжены. При заряде литий-ионных батарей следует точно соблюдать напряжение. Заряд производится до 4.2 В точно. Превышение резко снижает срок службы, понижение – уменьшает емкость. При зарядке следует следить за температурой. Теплый аккумулятор следует либо ограничить током до 0.1 С, либо отключить до остывания.

ВНИМАНИЕ! При перегреве литий-ионного аккумулятора при зарядке свыше 60 градусов Цельсия возможен его взрыв и возгорание! Не следует слишком полагаться на встроенную электронику безопасности (контроллер заряда).

При заряде литиевой батареи, контрольное напряжение (напряжение окончания заряда) образует приблизительный ряд (точные напряжения зависят от конкретной технологии и указаны в паспорте на батарею и на ее корпусе):

Число элементовНоминал. напр., ВПо паспорту, ВКонец заряда, В
13.63.64.2
27.278.4
310.81012.6
414.41216.8
5181821.0

Напряжение заряда следует контролировать мультиметром или схемой с компаратором напряжения, настроенным точно на применяемую батарею. Но для “электронщиков начального уровня” реально можно предложить только простую и надежную схему, описанную в следующем разделе.

Зарядное устройство + (Видео)

Зарядное устройство, которое предлагается ниже, обеспечивает нужный зарядный ток для любого аккумулятора из всех перечисленных. Шуруповерты питаются от аккумуляторов с разными напряжениями 12 вольт или 18 вольт. Это неважно, главный параметр зарядного устройства для аккумуляторов – ток заряда. Напряжение зарядного устройства при отключенной нагрузке всегда выше номинального, оно падает до нормы при подключении батареи при заряде. В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания.

схема-зарядки-шуруповёрта

Зарядное устройство представляет собой генератор тока на мощном составном транзисторе VT2, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением (см. таблицу в предыдущем разделе).

Этот трансформатор должен также иметь достаточную мощность, чтобы обеспечить необходимый ток при длительной работе без перегрева обмоток. Иначе он может сгореть. Ток заряда выставляется регулировкой резистора R1 при подключенном аккумуляторе. Он остается постоянным в процессе заряда (тем постоянней, чем выше напряжение от трансформатора. Примечание: напряжение от трансформатора не должно превышать 27 В).

Резистор R3 (не менее 2 Вт 1 Ом) ограничивает максимальный ток, а светодиод VD6 горит, пока идет заряд. К концу заряда, свечение светодиода уменьшается и он гаснет. Тем не менее, не забывайте про точный контроль напряжения литий-ионных аккумуляторов и их температуру!

Все детали в описанной схеме монтируются на печатной плате из фольгированного текстолита. Вместо диодов, указанных в схеме, можно взять русские диоды КД202 или Д242, они довольно доступны в старом электронном ломе. Располагать детали надо так, чтобы на плате оказалось как можно меньше пересечений, в идеале ни одного. Не следует увлекаться высокой плотностью монтажа, ведь вы собираете не смартфон. Распаивать детали вам будет значительно легче, если между ними останется по 3-5 мм.

Транзистор должен быть установлен на теплоотводе достаточной пощади (20-50 см.кв). Все части зарядного устройства лучше всего смонтировать в удобный самодельный корпус. Это будет самым практичным решением, в работе вам ничто не будет мешать. Но здесь могут возникнуть большие сложности с клеммами и подключением к аккумулятору. Поэтому лучше сделать так: взять старое или неисправное зарядное устройство у знакомых, подходящее к вашей модели аккумулятора, и подвергнуть его переделке.

  • Вскрыть корпус старого зарядного устройства.
  • Удалить из него всю бывшую начинку.
  • Подобрать следующие радиоэлементы:
  • Выбрать подходящий размер для печатной платы, помещающейся в корпус вместе с деталями из приведенной схемы, нарисовать нитрокраской ее дорожки по принципиальной схеме, протравить в медном купоросе и распаять все детали. Радиатор для транзистора нужно установить на алюминиевой пластинке так, чтобы она не касалась ни с какой частью схемы. Сам транзистор плотно прикручивается к ней винтиком и гайкой М3.
  • Собрать плату в корпусе и припаять клеммы по схеме строго соблюдая полярность. Вывести провод для трансформатора.
  • Трансформатор с предохранителем на 0.5 А установить в небольшой подходящий корпус и снабдить отдельным разъемом для подключения переделанного зарядного блока. Лучше всего взять разъемы от компьютерных блоков питания, папу установить в корпус с трансформатором, а маму подключить к диодам мостика в зарядном устройстве.

Собранное устройство будет работать надежно если вы аккуратно и тщательно проделали
