Краскопульт из фена своими руками. Принцип действия

Краскопульт из фена своими руками. Принцип действия

Краскопульт из фена своими руками. Принцип действия

Краскопульт из фена своими руками. Принцип действияКраскопульт из фена своими руками. Принцип действия 01

Любой воздушный пульверизатор (как пневматический, так и электрический), имеет корпус, куда помещается игла и сопло (дюза). Поверх этого дела закручивается воздушная головка с боковыми отверстиями для придания факелу вытянутой формы. Помимо этого, на корпусе имеется курок для открытия воздушного клапана и бачок с распыляемой смесью. На пневматических пистолетах устанавливаются регуляторы размера факела, подачи материала и иногда воздуха. Электрические модели имеют регулятор напора потока воздуха на корпусе и материала с факелом на воздушной голове.

Краскопульт из фена своими руками. Принцип действия 02Краскопульт из фена своими руками. Принцип действия 03

Первое, на что натыкается воздух, попадая в каналы распылителя – это клапан, соединенный с курком. При легком нажатии, путь открывается, поток проходит внутри корпуса и вылетает из воздушной головки. Материал при этом не распыляется, потому что путь ему преграждает конус иглы, упираемый в заднюю стенку дюзы. Более сильное давление на курок отодвигает иглу от сопла, открывая краске проход, проходя по которому она подхватывается потоком воздуха и стремительно вырывается вперед облаком мелких частиц. Если бак установлен снизу (как у большинства электрических моделей), смесь вытесняется через трубку тем-же воздухом, попадающим в емкость через второе, открытое для него отверстие. По этому принципу можно изготовить вполне приличный самодельный краскопульт для покраски авто без компрессора, на основе старого бытового пылесоса.

Краскопульт из фена своими руками. Принцип действия 04Краскопульт из фена своими руками. Принцип действия 05

Воздушная головка, накручиваемая на дюзу, присуща только заводским моделям инструментов. Делая пулевизатор своими руками, даже самые умелые мастера обычно не стараются повторить сложную конструкцию данной детали, и используют менее продуктивный, но более простой принцип распыления. Именно о данной технологии мы расскажем далее.

Краскопульт из фена своими руками. Принцип действия 06

Краскопульт своими руками из автомобильного компрессора. Краскопульт из автомобильного насоса

Давление воздуха для работы пневматического краскопульта создает специальный компрессор. Цена устройства начинается от 3500-4000 рублей, поэтому умельцы пытаются использовать вместо него более дешевые воздушные нагнетатели. Один из вариантов – применить электрический автомобильный насос.

  1. Понижающий трансформатор. Необходим для подключения насоса к сети 220 V . С этой задачей справится блок питания компьютера, мощность которого соответствует мощности автонасоса. Из-за несовпадения разъемов питающих кабелей придется приобретать переходник или подсоединять провода с помощью пайки или скрутки.
  2. Ресивер. В компрессоре для краскопульта предусмотрена специальная герметичная емкость – ресивер, в которую нагнетается воздух. Он необходим для поддержания одинакового давления на протяжении всей работы. В самодельных устройствах для этой цели используют герметичные сосуды: расширительный бак от системы отопления, сифон для газирования воды, кислородный баллон от акваланга и т.д. Это может быть автомобильная камера, в которую вклеивается второй ниппель, через который воздух поступает в пистолет.
  3. Распылитель. Для работы лучше использовать специальный пистолет низкого давления – он экономичный и работает при давлении 2-3 атмосферы. Подойдет самодельное устройство. Необходимо только позаботиться о надежной фиксации всех элементов.

Краскопульт из огнетушителя. Краскопульт из пылесоса

Для создания требующего давления можно использовать пылесос. Он идеально подходит в случае, когда в первую очередь учитывается показатель производительности.

Краскопульт своими руками из пылесоса можно создать при использовании старой модели, так как они позволяют подключать шланг и к отводящему отверстию.

Если такой модели нет, то может возникнуть много проблем с обеспечением требуемой герметичности.

Рекомендации по сборке конструкции выглядят следующим образом:

  1. Подбирается подходящая бутылка, которая может быть изготовлена из пластика или стекла. Диаметр должен составить не менее 5 см.
  2. Из пенопласта вырезается пробка. Она должна идеально подходит под горлышко трубки. При ее создании стоит учитывать, что пробка предназначается для фиксации подводящих и отводящих каналов, поэтому должна иметь прямоугольный выступ. По причине высокой степени обрабатываемости материала создать требуемую форму будет не сложно.
  3. В пенопласте образуется два отверстия, которые предназначены для отводящей и подводящей трубок. Размеры выбираются так, чтобы они вставлялись с усилием, за счет чего обеспечивается требуемая герметичность.

Краскопульт из огнетушителя. Краскопульт из пылесоса

Краскораспылитель из пылесоса

Для распыления вещества потребуется форсунка с регулировочным винтом. В верхней части корпуса создается отверстие для подключения бутылки. Подобная конструкция характеризуется высокой эффективностью, однако для работы пылесоса требуется электричество. Кроме этого, нужно следить за тем, чтобы форсунка не забивалась, так как это может привести к повышению давления в системе, быстрому износу двигателя пылесоса или разрыву патрубков.

Безвоздушный краскопульт своими руками. Виды пульверизаторов

Бытовые распылители краски можно разделить на 3 группы: пневматические, электрические и механические (ручные). Есть ещё комбинированные и электростатические, но они используются в основном, в промышленных отраслях. Для выполнения покраски на любительском и профессиональном уровне, наиболее подходят пневматические краскопульты, работающие на сжатом воздухе, подаваемом из ресивера компрессора. Вслед за ними, с небольшим отставанием по качеству слоя, идут электрические распылители, работающие за счет турбинного нагнетателя или плунжерного механизма. Самыми малоэффективными по производительности и равномерности покраски, являются механические устройства, работающие за счет физического воздействия пользователя, выражающегося в периодической подкачке смеси и воздуха в бак.

Чтобы более четко понимать, как сделать краскопульт своими руками, полезно хотя-бы поверхностно ориентироваться в основных разновидностях такого широкого модельного ряда. Поскольку нас интересуют аппараты исключительно воздушного типа, мы коротко пробежимся по их классификации и перейдем к разбору принципа действия.
Пневматические краскопульты широко используются как в бытовых, так и в промышленных работах. Как было упомянуто ранее, выдают наилучший окрасочный слой с высокой производительностью. Качество покраски, эффективность и удобство использования пневматического пульверизатора, во многом зависят о его стоимости, которая имеет очень широкий диапазон: от 1000 до 40 000 рублей за пистолет. Ценовой сегмент отделяет простые, бытовые распылители от профессиональных, высокоточных аппаратов. Новичок практически не заметит разницы между дорогой и дешевой моделью, но для эксперта это будет небом и землей. Для повседневных бытовых нужд, отлично подходят самые бюджетные аппараты, аналоги которых изготовить самостоятельно не получиться из-за специфичной конструкции.

Самодельный краскопульт из баллончика. Простейший вариант из аэрозольного баллончика

Простейший краскораспылитель можно сделать в домашних условиях буквально за несколько минут из аэрозольного баллона, пластиковой бутылки и автомобильного ниппеля (с гайкой). Процесс изготовления пульверизатора выглядит следующим образом.

  1. Просверлите в горлышке пластиковой бутылки отверстие, соответствующее диаметру ниппеля.
  2. Вставьте ниппель в отверстие с внутренней стороны бутылки.
  3. Вокруг резьбы ниппеля нанесите клей из клеевого пистолета.
  4. Пока клей не застыл, наденьте на ниппель шайбу и хорошо закрутите гайку. Вместо клея под шайбу можно установить резиновую прокладку.
  5. Далее, следует отрезать верхнюю часть от аэрозольного баллона. Делается это с помощью ножовки по металлу.
  6. Отпилив верхнюю часть, извлеките деталь из баллона. Она должна иметь трубочку, подсоединенную к распылителю.
Читайте так же:
Самодельный плазморез на воде

Краскопульт для водоэмульсионной краски своими руками. Как сделать краскопульт своими руками – усложняем конструкцию!

Если вы стали счастливым обладателем компрессора, то почему бы не сделать краскопульт, копеечный по затратам, удобный и функциональный. Конечно, машину таким не покрасишь, однако для многих не столь кропотливых работ, таких как покраска мебели или стен, он себя оправдает. Плюс самодельного аппарата в том, что его простое устройство не требует столь тщательного ухода, как заводской, и вы сэкономите немало средств на растворителях.

К тому же, изготовленный вами краскопульт будет работать даже при слабом компрессоре, выдающем 150-200 литров воздуха в минуту, тогда как профессиональные аппараты требуют более мощных компрессоров.

Изготовить вы его сможете максимум за пару часов. Из расходных материалов вам понадобится три стержня от гелевых ручек, само собой пустых, сам корпус ручки и полметра тонкого шланга. Для изготовления удобного корпуса в форме пистолета вам понадобятся два брусочка, семь саморезов, чтобы скрепить детали, самая банальная крышка от пластиковой бутылки из-под газировки и три полоски тонкого листового металла.

Как сделать краскопульт своими руками — пошаговая схема

Шаг 1: Прикручиваем крышку

На край бруска тыльной стороной прикручиваем двумя саморезами крышку от пластиковой бутылки. Саморезы нужно вкрутить так, чтобы между ними, ровно по центру крышки, можно было просверлить дырочку. Это вы и сделаете, когда она будет закреплена. Для отверстия понадобится тонкое сверло, как раз по диаметру стержня гелевой ручки

Шаг 2: Стержень с наконечником

Стержень, по которому будет поступать краска, должен выходить из бруска металлическим наконечником на несколько миллиметров. Наконечник нужен для того, чтобы красящий состав поступал равномерно. Остальные стержни используйте, чтобы продлить основной.

Шаг 3: Трубка для воздуха

Корпус от ручки присоединяем с торца к шлангу и крепим с той стороны, где выходит металлическим наконечником стержень. Конусообразным концом корпус ручки должен соприкасаться с наконечником таким образом, чтобы последний немного выступал над нижней кромкой отверстия конуса.

Шаг 4: Перекрываем воздух

Само собой, каждый раз включать и выключать компрессор для того, чтобы сделать секундную паузу в нанесении краски, никто не станет. Для этого достаточно пережать шланг. А чтобы это было возможным сделать одной рукой, в бруске мы просверлим два отверстия. В то отверстие, что ближе к наконечнику, шланг войдет, и в следующее отверстие выйдет, образовав петлю. Пристроив возле петли аккуратно ручку для удержания всей конструкции, вы сможете пережимать пальцами шланг. Конечно, можно придумать конструкцию и посложнее, приделав регулятор подачи воздуха – это уж на ваше усмотрение!

Остается только прикрутить к крышке емкость с краской и подключить шланг к компрессору, чтобы работа закипела! Для работы такого распылителя достаточно давления в рамках полторы-двух атмосфер. Если классифицировать инструмент, то у нас получился краскопульт низкого давления . А значит, материал будет расходоваться экономно, и качество покраски или лакирования будет на высоте!

Создание краскопульта из подручных материалов

С помощью краскопульта проводится нанесение лакокрасочных составов на ровную или геометрически сложную поверхность. Кроме этого у него могут быть иные функции, применимые в домашнем хозяйстве, например, полив комнатных растений. Традиционно считается, что данные устройства могут изготовляться исключительно фабричным способом, однако создать краскопульт своими руками – не такая и сложная задача. При этом, самодельное устройство сохранит главные преимущества, характерные для краскопультов: компактные размеры, легкость применения, мобильность и универсальность.

Создание инструментов для личного применения не такая большая редкость среди многих профессионалов. В этом нет ничего необычного при должном понимании мастером схемы работы устройства и четко обозначенному кругу решаемых с его помощью задач. Кроме того, самодельный инвентарь разового использования предпочтительнее в финансовом плане.
Что касается именно краскопультов, многие специалисты, занятые в сфере ремонта помещений, считают, что у пульверизатора, созданного своими руками, технические характеристики намного лучше, чем у дешевых заводских аналогов. Кроме того, краскораспылители, «заточенные» под специфический тип работ, намного эффективнее серийной, универсальной техники, предложенной на массовом рынке. В данной статье будут рассмотрены примеры создания самодельных пульверизаторов.

Процесс создания простейшего краскопульта

Чтобы создать пульверизатор своими руками нам понадобиться небольшой кусок плотного пенопласта, который часто можно встретить в изоляционных перекрытиях, утеплителях. Из прочного пенопласта будет изготовлена основа корпуса, которому будут крепиться остальные детали. Его габариты зависят от емкости, которую мы применим в качестве бачка для краски. В качестве сосуда для заливки краски может быть использована бутылка, подходящего объема. Нужно найти бутылку с максимально широким горлышком. Корпус из пенопласта и емкость плотно состыковываются друг с другом.
В корпусе необходимо просверлить несколько отверстий. Желательно использовать именно дрель, так как, пробив отверстия иным методом, можно повредить волокна пенопласта, и он очень скоро начнет разрушаться. Первое отверстие просверливается в верхней части, в него впоследствии будет установлен пустотелый стержень, например от ампулы авторучки. Второе отверстие проделывается по горизонтали, оно будет содержать корпус авторучки. Как видим, комплектующие для нашего краскопульта довольно дешевы и их несложно достать.
Собранный механизм в принципе готов к использованию. Набираем в бачок небольшое количество краски и пробуем произвести ее пробное нанесение. Краска будет подаваться через трубку из корпуса ручки, а в качестве компрессора выступим мы сами, вдувая воздух с обратной стороны трубки.
На данном этапе доступно небольшое усовершенствование, позволяющее регулировать напор краски. Для этого нужно перемещать корпус и стержень ручки, одновременно меняя силу выдоха. В самом начале работы, желательно выдувать краску в сторону, чтобы не разбрызгать ее в нежелательных местах.

Читайте так же:
Динамометрический ключ своими руками в домашних условиях

Усложняем механизм

Изготовленное устройство вряд ли подойдет для тонкого напыления краски. Чтобы научиться пользоваться им придется потратить некоторое количество времени и расходного материала. Поднабравшись опыта, вас наверняка заинтересует, как сделать краскопульт своими руками, чтобы он приносил максимум пользы. Даже в описанном исполнении наш пульверизатор способен производить декоративную покраску деревянных поверхностей, однако для осуществления более сложных работ в него необходимо внести некоторые усовершенствования.
Еще самодельные установки прекрасно справляются с изготовлением слоев, имитирующих натуральные структуры, такие как камень или деревянные волокна. Они даже предпочтительнее заводских установок, поскольку последние заточены скорее для быстрого нанесения равномерного слоя краски. Набравшись опыта, можно попробовать красить с помощью краскопульта поверхность мебели при ее ремонте.
Для начала сверлим в пенопластовой заготовке еще одно отверстие в вертикальной плоскости. В него будет установлен дополнительный пустотелый стержень. Его задача – повышение давления внутри сосуда с краской, что в свою очередь увеличит длину исходящей струи при одинаковом давлении поступающего воздуха.
Еще одно отверстие делается в корпусе авторучки. В него устанавливается дополнительный чернильный стержень. Такая конструкция позволит добиться более качественной окраски. В краскопульт можно будет заправлять густой лакокрасочный состав.

Несколько советов

Следует отметить, что пенопласт химически несовместим с некоторыми видами растворителей и красок и быстро разрушается при контакте с ними. Следовательно, наш самодельный краскопульт можно использовать только с расходными материалами на водной основе.
Чтобы расширить ассортимент применяемых красок, вместо пенопласта при изготовлении корпуса используйте резину. Она устойчива к воздействию агрессивных сред, также как и пластик корпуса авторучки и стержней, что позволяет применять лакокрасочные составы большинства известных марок.
Самодельное устройство подобного типа предназначено, скорее, для разовых работ, чем для постоянного применения, хотя если оно собрано достаточно добротно и чиститься после применения, самодельный вариант может прослужить долго. Срок службы краскопульта можно увеличить за счет использования при его создании более крепких и долговечных материалов.

Универсальный самодельный краскопульт

Представляем вашему вниманию еще один вариант того, как сделать пульверизатор для краски своими руками с более широкой областью применения. Основой устройства послужит стеклянный флакон с винтовой резьбой на горлышке. Диаметр горлышка должен составлять хотя бы 20 мм.
Также нам понадобиться трубка из меди или алюминия, внутренний диаметр которой равен около 4 мм, а длина 20 см. Она будет соединена с наконечником обычного водного распылителя.

В верхней части крепится сопло из латуни. Рукояткой послужит бакелитовая ручка. При наличии заготовки достаточной толщины, можно вырезать паз под изогнутую рабочую трубку. Отшлифованные части рукоятки скрепляются с помощью винтов либо шурупов.
Еще одна деталь берется из штепсельного разъема, в который вставляется медная трубка для всасывания воздуха с внутренним диаметром 2 мм. Длина трубки должна подбираться исходя из габаритов флакона.
Взяв кусок листовой стали, изготавливаем из него небольшую скобу, в которой нужно проделать отверстия для гнезда овальной формы. Верхняя часть трубки соединяется с конусом и тщательно зачищается.
Подготовленные детали можно собирать в распылитель краски, первым делом соединив флакон и водяной пульверизатор. Следите, чтобы верхний торец трубки для всасывания находился на оси сопла. Далее регулируем толщину струи и равномерность разбрызгивания путем изменения высоты торца трубки.
Трубка припаивается или приклеивается к соответствующему гнезду, местоположение которого впоследствии будет находиться флаконной крышке. Одна из крепежных гаек будет поддерживать нужное положение рабочей емкости относительно сопла. Создав набор из нескольких сопел, обладающих отверстиями разных размеров, можно расширить область применения самодельного краскопульта.
Нужно отметить, что эти две схемы создания распылителей являются далеко не единственными, они были взяты исключительно в иллюстративных целях. Применяя различные подручные материалы можно соорудить действительно уникальные устройства, подходящие для решения специфических задач, но для этого потребуется опыт.

Как можно использовать самодельный краскопульт

Даже самое простое устройство, созданное в домашних условиях, способно решить следующие задачи:
* Обновление лакокрасочной поверхности мебели.
* Нанесение краски на металлические поверхности, в том числе на кузов автомобиля.
* Нанесение смесей, создающих плотные защитные структуры.
Стоит особо выделить автомобильную покраску, как одну из наиболее сложных для осуществления задач. Применение краскопульта для формирования покрасочного слоя на автомобильном кузове является обязательным, применяемых для этих целей расходный материал является дорогостоящим, а краскораспылитель способствует его экономии. Что касается заводских краскопультов, оснащаемых компрессором, качество полученного с их помощью результата не всегда наилучшее. Даже при использовании дорогостоящей установки можно получить потеки краски и неровности нанесенного слоя.
Самодельное устройство вполне способно конкурировать с серийными приборами. Несомненно, качество покраски будет в данном случае зависеть не только от инструмента, но и от навыка мастера. В умелых руках даже простейший краскопульт способен выдать отменный результат, тогда как малоопытного маляра не спасет использования даже самого современного и продуманного в техническом плане устройства.

Как сделать пульверизатор для побелки своими рукамиКак сделать краскопульт своими руками виды пульверизатора для краски

Начинающие строители, которые осуществляют свой первый ремонтный опыт на своих же квартирах, обычно, не располагают таким инструментом, как пульверизатор или краскопульт.

В этом ничего страшного нет, и необязательно сразу бежать в строительный магазин и покупать дорогостоящий инструмент. Данный инструмент можно сделать своими руками из тех материалов, которые имеются в наличии. рассмотрим, как сделать краскопульт самодельный.

Насадки для краскопульта

Для того, чтобы сделать своими руками довольно простой пульверизатор, не затрачиваясь при этом на приобретение специальных материалов, следует воспользоваться следующими указаниями.

Для этого нужно подготовить небольшой кусок уплотнённого пенопласта, который используется для утепления балкона или звукоизоляции гипсокартонных перегородок, и вырезать из него элемент необходимой формы. Данная форма зависит от выбранного для краски сосуда.

В роли сосуда можно использовать любую бутылку подходящей вместительности.

В поверхности пенопластовой заготовки необходимо просверлить несколько отверстий. Почему именно просверлить? Да по той причине, что при других вариантах выполнения отверстия можно повредить пенопластовую заготовку.

Первое отверстие просверливается с верхней стороны заготовки. В это отверстие будет установлен пустотелый стержень, в роли которого может выступить ампула простой авторучки подходящей длинны.

Читайте так же:
Просверлить нержавейку своими руками

Второе отверстие выполняется по горизонтали. В него устанавливается корпус данной авторучки. Для этих целей можно использовать самые дешёвые элементы.

При использовании более дорогих элементов отпадает надобность в изготовлении самого краскопульта. В таком варианте проще приобрести заводскую конструкцию.

При сверлении вертикального отверстия, в качестве упора можно использовать пробку от самой бутылки, которая выступает в роли сосуда для краски или лака. На этом сборку краскопульта можно считать оконченной.

Краскопульт из обычного закрывающегося ведра

Теперь для окрасочных работ в сосуд набирается нужная краска и при помощи вставленной трубки из авторучки (в неё необходимо дуть), приступаем к окраске поверхности.

Для того, чтобы отрегулировать напор и струю краски, необходимо перемещать корпус ручки и сам стержень.

Напор струи зависит только от мощности выдоха в трубку.

Усовершенствование инструмента

Как становится ясным, тонкое декоративное напыление таким инструментом сделать довольно сложно. Для этого нужен определённый опыт и запас терпения и расходного материала.

После приобретения некоторого опыта в работе с данным инструментом можно смело переходить к окрашиванию отремонтированной мебели. Кроме того, этот пульверизатор поможет вам при изготовлении мебели с нуля. Покрасить деревянную конструкцию более качественно просто невозможно.

Для того, чтобы использовать такой краскопульт для более деликатных работ, необходимо внести в его конструкцию некоторые изменения. Для этого нужно просверлить дополнительное вертикальное отверстие в пенопластовой пробке. В это отверстие необходимо установить ещё один стержень.

Диаметр второго стержня не обязательно должен быть идентичен первому. Для этого можно использовать меньший диаметр. Основной функцией данного стержня является создание большого давления в сосуде с краской.

Это поможет увеличить струю распыляемой краски при меньшей мощности выдуваемого из лёгких воздуха.

Краскопульт очень удобен в применении

Второе отверстие необходимо и в корпусе ручки. В это отверстие устанавливается ещё один стержень.

На этом работы по усовершенствованию самодельного краскопульта заканчиваются. Обновлённым вариантом пульверизатора можно производить более качественную окраску поверхности.

Кроме того, при помощи такого краскопульта можно пользоваться более густой краской. Для этого не придётся перенапрягаться и сильно дуть в трубку.

Паркетный лак

Среди общего количества моментов, при которых использование краскопульта считается незаменимым, стоит отметить свойство лака для паркетного покрытия.

Данный декоративный продукт (лак для паркета), отличается одним своим незаменимым свойством. При вскрытии поверхности пола паркетным лаком происходит интереснейший процесс. Лак сам рассекается по поверхности пола, заполняя естественные впадины.

Другими словами, там, где есть наличие неровности, лак заполняется сам собой. Соответственно, когда имеется небольшой подъём, смесь лака распределяется меньшим слоем.

Но, такой вариант окрасочных работ без применения краскопульта можно считать единичным. Во всех остальных случаях использование данного инструмента можно считать незаменимым.

Самодельный краскопульт

Прежде всего понадобится медицинский шприц с длинной иглой, у которой осторожно стачиваем острие и тщательно снимаем фаски. Затем у металлического стержня от шариковой ручки (это не дефицит) удаляем шарик, а сам стержень укорачиваем

Дело в том, что стержень придется надевать на иголку шприца, причем иголка должна выступать из пишущего узла стержня на 0,5 мм. При креплении стержня на иголке шприца конец стержня необходимо слегка развальцевать (рис. 1). После предварительных примерок в середине уже обрезанного стержня (в стенке корпуса) проделывают отверстие диаметром 3 мм и припаивают в этом месте от того же стержня отрезок, располагая его под углом 45°.

Рис. 1. Самодельный краскопульт:
1 — игла; 2 — пишущий узел стержня шариковой авторучки;
3 — припаянный «патрубок»; 4 — шприц.

В качестве баллона для сжатого воздуха использовал металлический сифон для газировки, все равно баллончики для таких сифонов сейчас не выпускают. В носик сифона впаял медную трубку, подходящую по диаметру для красного медицинского шланга, а в корпусе сифона просверлил отверстие и припаял ниппель от велосипеда. Для накачивания воздуха в сифон лучше всего подходит автомобильный насос, хотя тут возможны всякие варианты.

Подготовка к работе самодельного краскопульта происходит так. В шприц без иглы набирают жидкую обязательно профильтрованную краску (я использовал и нитрокраски, и масляные) примерно до середины объема, далее, отодвигая поршень, в шприц забирают еще и воздух. Затем на шприц надевают иглу, на иглу — отрезок стержня (распылитель) с присоединенным шлангом, надетым на носик сифона, в который заранее накачан воздух. Краскопульт держат правой рукой так, чтобы большой палец лежал на штоке поршня шприца. Левой рукой нажимают на рычаг сифона, подавая необходимое количество воздуха, и при этом слегка давят на шток шприца. Для окраски небольших поверхностей на шток нажимать не приходится, так как краска выходит под воздействием находящегося в шприце воздуха (находящийся в руке шприц нагревается, в результате воздух внутри шприца расширяется и выталкивает наружу краску).

Во избежание набрызга капель на изделие, что обычно происходит в момент начала подачи в краскопульт воздуха, краску сначала направляют куда-то в сторону, после чего, плавно передвигая краскопульт, начинают окрашивать нужную поверхность.

Потом мне попался компрессор от сгоревшего холодильника и я сделал из него воздуходувку. Корпус компрессора распилил, обмотки и ротор удалил, на ось ротора надел шкив от стиральной машины. Все это установил на деревянную раму, закрепив стальной лентой. На ось электродвигателя мощностью 50 Вт в качестве шкива надел ручку (диаметром 3 см) от какого-то радиоустройства и тоже закрепил электродвигатель на раме стальной лентой (рис. 2).

Рис. 2. Моя «воздуходувка»:1 — электродвигатель; 2 — компрессор; 3 — стальная лента.

Для приводного ремня использовал кожаный ремень для швейной машинки. Ну, вот и все.

Порекомендуйте эту страницу друзьям или добавьте в закладки:

Краскопульт с шлангом от пылесоса

С помощью этого способа своими руками вы сможете собрать более надежный агрегат. И кроме того, такой краскопульт будет универсальным – его можно будет использовать и для покраски автомобиля, и для побелки. Не каждый пылесос сможет заменить компрессор, так как только некоторые модели оснащены режимом выдувания. Компрессор из них получается отличный, так как эти пылесосы обладают большим давлением. Устаревшие старые советские модели типа «Вихрь» или «Ракета» изначально оснащены собственными насадками, с помощью которых можно сделать распылитель жидкости, в том числе и для краски.

Читайте так же:
Пылесос для столярной мастерской своими руками

Хоть для побелки или покраски авто водоэмульсионной краской они не предназначены, но при помощи рабочего краскопульта ситуацию можно легко исправить. То есть пылесос используется как компрессор, подключенный к краскопульту для краски автомобиля. Этапы сборки своими руками:

  1. Готовим стеклянную или пластмассовую бутылку и целым винтовым горлышком, диаметр которого должен быть не меньше 20-25 мм.
  2. Вторым элементом будет алюминиевая или медная трубка длиной 20 см и с диаметром в 4 мм. Нам нужно согнуть и зафиксировать на нижнем конце наконечник под шланг пылесоса или баллон от парикмахерского распылителя. Верхней конец должен быть оснащен соплом из латунного прута.
  3. В качестве рукоятки можно сделать бакелитовую ручку. Далее вырезается паз, куда крепится и устанавливается рукоять при помощи винтов.

Лучше всего использовать медную трубку с диаметром около 2 миллиметров. Она будет выкачивать краску, поэтому длина должна быть достаточной. Верхний край трубки нужно хорошенько зачистить – в итоге он должен быть конусообразным. Трубка вставляется в гнездо штепсельного разъема.

Краскопульт, сделанный своими руками

Самодельный краскопульт поможет сэкономить, так как инструмент собирается из подручных материалов. Основными компонентами в самодельной модели являются емкость с краской и емкость со сжатым воздухом.

Воздух из сосуда для скапливания газа поступает через трубочку, которая связана с емкостью для краски. Воздух необходимо подавать таким образом, чтобы попасть на поверхность, предназначенную для окрашивания. Элементы, правильно расположенные, создадут на выходе место низкого давления. Небольшая часть краски попадает в воздушный поток и происходит разбрызгивание.

  1. из пенопласта вырезается прямой угол;
  2. сверлится 2 отверстия по одному на каждую сторону;
  3. подготавливается пластиковая бутылка;
  4. отверстие со стороны, выходящей к краске, сверлится в виде пробки;
  5. трубочки вставляются в каждое отверстие, таким образом, чтобы их конце находились рядом, одна трубка будет погружена в краску, другая в ресивер;
  6. бутылка будет расположена вертикально, а трубочка со стороны выдуваемого воздуха горизонтально.

Трубочки можно выбрать любого размера, который позволит краске подниматься вслед за потоком воздуха. Отверстия в пенопласте необходимо сверлить, а не протыкать, так как важна герметичность.Чтобы осуществить покраску нужной толщины краскопульт требует доработки.

Уменьшение количества краски, которая расходуется во время работы самодельного краскопульта, ведет к созданию неравномерного давления за счет увеличения объема воздуха. Давление можно выровнять, просверлив канал, попадающий в ресивер. При подобном устройстве воздух из ресивера устремится в емкость с краской и создаст в ней дополнительное давление. Дополнительная трубочка должна быть короткой, чтобы ее конец не доставал до краски

Выше порога давление в емкости не повысится и диаметр этой трубочки можно выбрать любого размера. Конструкция увеличит эффективность воздушного потока, что позволит краскопульту функционировать с небольшим давлением в ресивере. Любой канал подойдет для создания давления, но оно не должно быть большим, так как может произойти выдавливание краски, что исключит разбрызгивание.

При сборке нужно учесть, что пенопласт не стоек по отношению к растворителям. Можно использовать дерево, но для него будет сложно сделать пробку, нужной герметичности, для бутылки. Дерево хорошо подходит для гибких трубок или пробок, снятых с пластиковой бутылки.

Шариковые ручки демонстрируют хорошую устойчивость к растворителям. В том случае, если применяются трубки из меди, следует помнить, что они пережимаются при неаккуратном сгибе. Лучше выбрать медно-оловянную трубку, которую можно найти в старом холодильнике. Перед покраской краскопультом, сделанном самостоятельно, лучше сначала потренироваться, так как покраска требует настройки.

Какие инструменты предлагает рынок для покраски автомобиля

Современный рынок инструментов для покраски предлагает устройство двух типов:

  1. электрокраскопульт;
  2. пневматический краскопульт.

Устройства, в основе функционирования которых лежит сжатый воздух, называют пневматическими. Для работы нужен компрессор с ресивером, к которому и присоединяется пистолет с резервуаром для краски. Воздух, подаваемый компрессором, разбивает краску в пыль и выбрасывает ее из сопла. Этот поток носит название факел. Тандем, краскопульт и компрессор, стоит дорого, и поэтому в большинстве случаев используется профессионалами.

Электрокраскопульт сжатый воздух не использует. Краска распыляется от давления встроенного насоса. Отсутствие воздушного потока ведет к недостаточному распылению краски, что существенно снижает качество покрытия. Их обычно используют для покраски забора на даче, но не для покраски автомобиля. Хотя для покраски авто резиновой краской он сгодится.

Электрокраскопульт с компрессором, является промежуточным вариантом. Так как присутствует поток сжатого воздуха, то и сам краскопульт выполняет работу на уровне пневматических устройств. Задаваясь вопросом, как выбрать краскопульт для покраски авто, необходимо представить, какой результат необходим, и, сообразуясь с достижением искомого качества, рассматривать технические возможности отдельных видов пульверизаторов.

Как сделать краскопульт из пылесоса своими руками

Ремонтные работы зачастую связаны с окрашиванием различных поверхностей. Для экономии времени и получения ровного результата можно воспользоваться краскопультом. Но наличие данного устройства в доме не всегда возможно, в таких случаях можно соорудить его из подручных средств. Сделать краскопульт своими руками из пылесоса можно, и для этого не понадобится много времени и умений. Подробнее об этом процессе будет рассказано далее.

Краскопульт из пылесоса

Краскопульт для пылесоса: описание

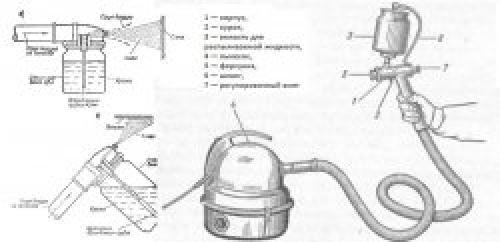

Краскопульт для пылесоса представляет собой конструкцию с бачком для красящих средств, размещающийся сверху, обеспечивая равномерную подачу краски. Через специальное отверстие лакокрасочный материал попадает на распылитель. Распыление его происходит за счет потока воздуха идущего от работы пылесоса.

Самодельная насадка краскопульт для пылесоса делается из обычной крышки для банок, закрывающей имеющуюся емкость объемом до литра. Отверстие на крышке должно иметь диаметр в 30 миллиметров, если такого отверстия нет, то можно воспользоваться специальным переходником. Такая конструкция делается легко, и она удобна для проведения покрасочных работ.

Краскопульт для покраски

Принцип работы воздушного краскораспылителя

Чтобы было легче соорудить правильно работающее распылитель для пылесоса, полезно разобраться в принципе работы заводского краскораспылителя. Работа пульверизатора происходит за счет сжатого воздуха, поэтому требуется наличие устройства, которое обеспечивает это движение. В данном случае эту роль выполняет специальный компрессор, его работа происходит за счет бензина или электросети.

Пневматические краскопульты осуществляют работу с мощными компрессорами, обычно имеющие большие объемы ресиверов — до 30 литров, и относятся к полустационарным устройствам. Также в продаже можно выбрать варианты, с меньшим объемом ресивера, они удобно крепятся на плече. Когда речь идет о компрессоре в виде пылесоса, то подходит именно облегченный второй вариант, ведь получится краскопульт низкого давления для пылесоса, в пневматике же давление более высокое.

Говоря об устройстве самого распылителя нужно сказать, что он состоит из корпуса с курком, иглы, форсунки, распылительной части и нижней ёмкости. Нажимая курок, мастер сдвигает иглу, наконечник в виде конуса которой закрывает поток краски из форсунки. В емкости размещено две трубочки: короткая и длинная. Первая необходимо для проникновения воздуха, вторая для подачи красящего средства. За счет давления воздуха жидкость выталкивается из емкости и выходит через форсунку, часть воздуха оказывается в каналах воздушной головки, в дальнейшем выходя за жидкостью и разбивая ее на более маленькие фракции.

Фото пульверизатора

Разновидности краскопультов для пылесосов

В советские времена продавались специальные распылители для пылесосов, такой удобный раритет найти в продаже на данный момент почти невозможно. Но на рынке появились современные аналоги.

Так требуется приобрести насадку распылитель для пылесоса. В продаже можно найти такую зап. часть, которая предназначается для электрического краскопульта с выносным компрессором.

Всего такие зап. части поступают в продажу от двух марок «ЗУБРа» и «WAGNER». Готовых вариантов распылителей кроме этих компаний отдельно никто больше не выпускает.

Распылитель для краски

Какой пылесос использовать

При выборе пылесоса, который подойдет для проведения окрашивающих работ в качестве воздушного нагнетателя, прежде всего, ориентируются на мощность. Если мощности будет не хватать, то и распыление будет проходить недостаточно хорошо. Также в пылесосе должен быть специальный канал, при его отсутствии прибегают к закрыванию всех имеющихся отверстий в устройстве, чтобы всасывание происходило лишь с одного места, куда будет крепиться шланг.

Варианты пылесосов, где уже есть необходимое отверстие, это старые советские модели «Урал», «Пионер» и другие. Среди новых моделей можно отметить Samsung SC4140.

Но можно обойтись имеющимся в наличии аппаратом, об этом будет рассказано далее.

Фото пылесоса Samsung SC4140

Преимущества самодельного устройства

Очевидным положительным фактором такого устройства является низкая стоимость. Изготовить его можно из подручных материалов, их не нужно приобретать много. Самодельный вариант хорошо справляется с поставленной задачей, и может существенно облегчить работы по окрашиванию. Также такая насадка на пылесос для побелки подходит. Кроме того, если аппарат изготавливается правильно, то он сможет хорошо распылять водоэмульсионные и акриловые краски, которые не всегда могут распылять заводские пульверизаторы.

Покраска пульверизатором

Как изготовить

Если под рукой оказалась специальная насадка, прилагавшиеся к советским моделям пылесоса, то это самый быстрый и простой вариант. Ее просто надевают на литровую банку. Далее регулируется выходной отверстие, под нужные параметры. И край шланга от пылесоса подгоняется под место впуска воздуха к распылителю, при необходимости пользуются переходником для подгонки отверстий друг к другу. Другие варианты изготовления описываются ниже.

Окрашивание пульверизатора

Подготовка пылесоса

Сначала нужно убрать имеющиеся в аппарате пылесборники, не важно, какие они. Остальные части аппарата нужно вытереть, очистить от грязи. Также в комнате, где будет собираться краскораспылитель для пылесоса должна быть проведена влажная уборка.

Фото влажной уборки

Необходимые детали и инструменты

Для создания данного агрегата понадобятся следующие инструменты и приспособления:

  • Пылесос;
  • Ресивер, для этой цели подходит резиновая автомобильная камера или от мячика;
  • Емкость, куда будет заливаться краска;
  • Клапан редукционный;
  • Крепеж.

Краскопульт своими руками

Процесс изготовления

Необходимо в старом аппарате изменить направление тяги. Для этого следует двигатель заставить двигаться в другую сторону. Можно переплюсовать клеммы, идущие к ротору и статору. Но все же лопасти крыльчатки будут оказывать влияние на силу тяги. Если они имеют ассиметричную форму, то их лучше поменять на вариант с симметричными лопастями.

Затем переходят к подготовке необходимого давления на распылитель. Для этого нужно выполнить один из вариантов подготовки любого вида имеющегося пылесоса к работе:

  • Все имеющиеся дырочки нужно закрыть, для этой цели используется монтажная пена, термоклей, эпоксидная смола и иные средства, которые смогут обеспечить надежную герметизацию. В месте выдува следует сделать подходящее к шлангу круглое отверстие. Далее в него помещается кусок ПВХ трубы, следует оставить ее снаружи примерно на семь сантиметров. Такой вариант подойдет для старого аппарата, который не жалко;
  • Более гуманный по отношению к аппарату метод. Необходимо приготовить плотный пакет большого размера и второй шланг. Сам пылесос помещается в пакет, а шланг от него выводится наружу, он плотно закрывается, для этого подойдет изолента. Таким образом, воздух будет курсировать в пакете, а потом выходить по второму шлангу. Чтобы процесс прошел без проблем, пакет должен быть надежным, а все дырочки должны быть качественно загерметизированы.

Затем проводят прочистку аппарата, в емкость заливается 150 грамм растворителя, и пылесос включается минут на десять.

Фото пылесоса Урал

Тестирование и правила эксплуатации

Предварительно нужно опробовать устройство. Для этого желательно провести окрашивание небольшого участка поверхности на улице, и держать его нужно от предмета на расстоянии 20 см. Диаметр форсунки лучше делать минимальным.

  • Красящее средство должно процеживаться;
  • Промываются проводящие канала и до и после работы;
  • Нельзя допускать переворачивание блока распыления во время процесса окрашивания.

Покраска краскопультом

Советы по использованию

Работать надо начинать с малозаметных участков окрашиваемой поверхности, чтобы иметь возможность привыкнуть к устройству. Чем больше делается слоев и чем при этом они тоньше, тем лучше получится результат. Красить основную часть поверхности, нужно быстро двигаясь по горизонтали, так проще избежать подтеков.

Окрашивание краскопультом

Насадка на пылесос для покраски может существенно облегчить работу, сделать ее своими руками не так сложно. При наличии подходящего пылесоса этот процесс не займет много времени. А полученный результат будет радовать хозяина.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
